INSTALLATION MIT EXTERNEM SCHALTER UND VERBRAUCHER

®
ekey TOCAhome integra Steuereinheit und ekey
einem Motorschloss. Zusätzlich wird mit Relais 2 ein externes Gerät angesteuert. Alle
Teile sind in der Tür verbaut.

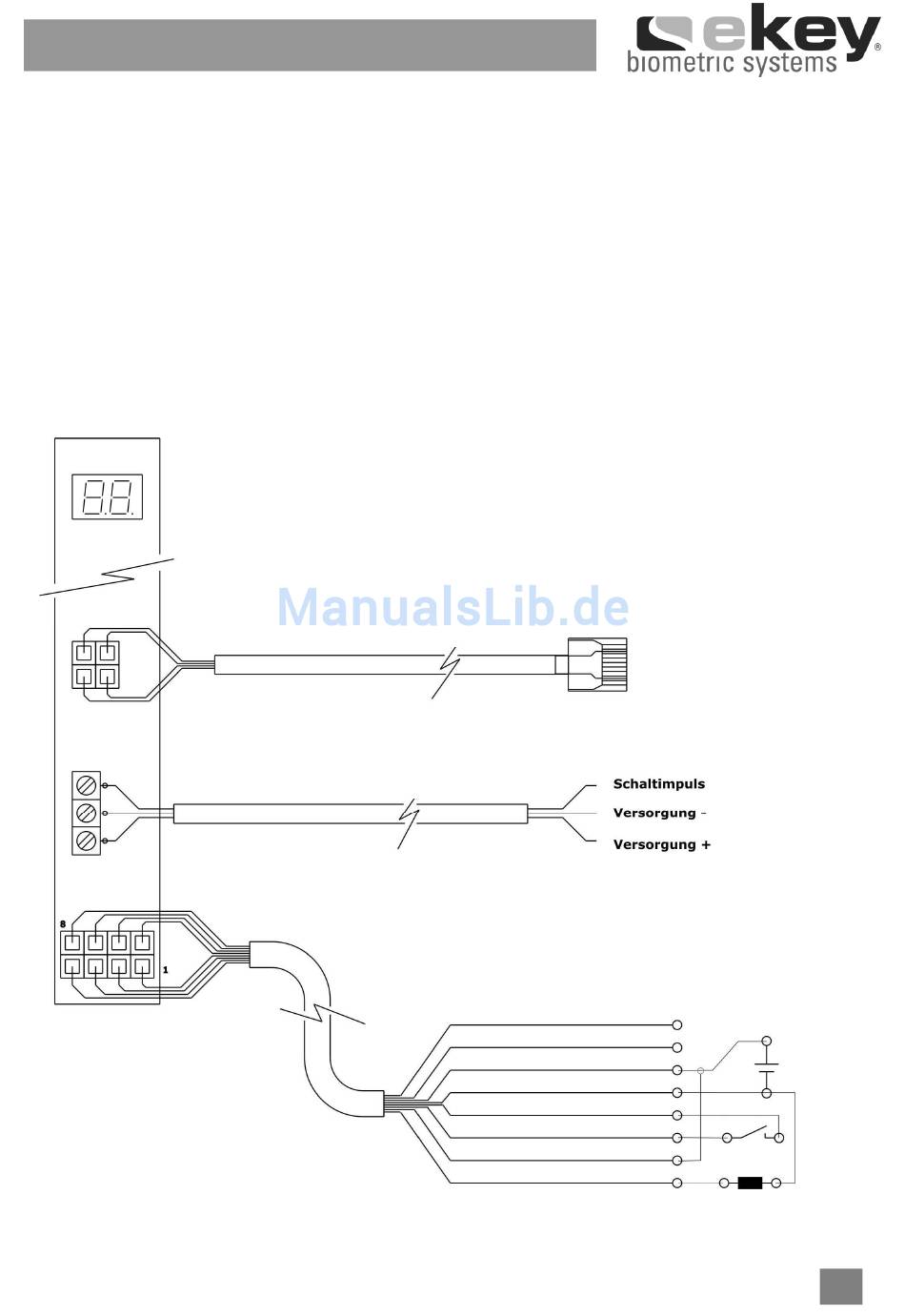

Beispiel für die Installation der ekey
eines Motorschlosses und eines externen Schalters (zum Bsp. Sprechanlage) zum
Auslösen eines Verbrauchers (Alarmanlage, Garagentorantrieb, Ablehnungsrelais bei
®
ekey TOCAhome pc integra, o.ä.)
Steuereinheit
X3
X6
Verbindung zum Motorschloss
(Kabel Typ C)
X1
®
Verbindung zum Fingerscanner
(Kabel Typ A)
Hauptzuleitung
®
TOCAhome integra Fingerscanner mit
TOCAhome integra Steuereinheit mit Verwendung
Grün
Gelb
Weiß Ve rsorg ung + (o der A C)
Braun Ver sorg ung - (o der A C)
Blau Sc halte inga ng A nsc hl. 1
Grau Sc halte inga ng A nschl. 2
Rosa
Rot Rela is 2 NO / NC
Klemme 1
K lemme 2
+
Re lais 2 C
ext. Schalter
Türöffner
(oder Motorantr ieb )
Netzteil
