7. MONTAGE UND INSTALLATION
7.1
AUSFRÄSUNG STEUEREINHEIT

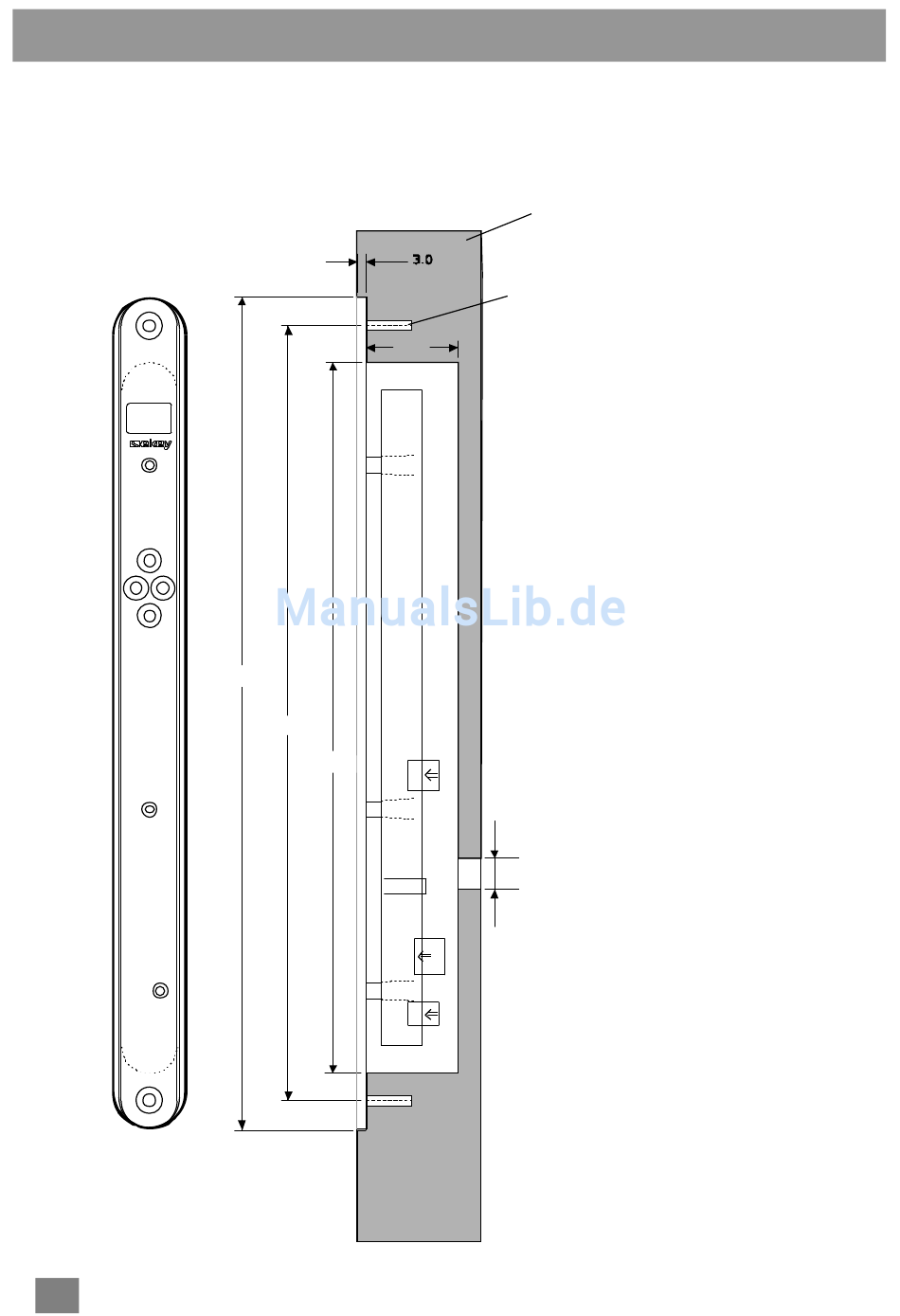

Ausfräsung für die Inneneinheit integra
X
<
>
OK
Die Fräsbreite ist Modellabhängig und beträgt:
Fräsbreiten: 18mm, 20mm oder 24mm
18mm, 20mm oder 24mm
18
273.0 0
254.00
233.2 5
234.00mm
Türbl att
Boh rungen f. Befestigungsschrauben
(optional)
30.0
Auslass für Kabelzuführung X1, X3, X6
(von Fingerscanner, Motorschloss und Hauptzuleitung.
Die Position der Ausnehmung ist frei wählbar)
Ausl ass für Kabelzuführung
(von Außeneinheit, Motorschloss und H auptzuleitung,
die Position der Ausnehmung ist frei wählbar)
min. 15mm
mi n. 8 mm
