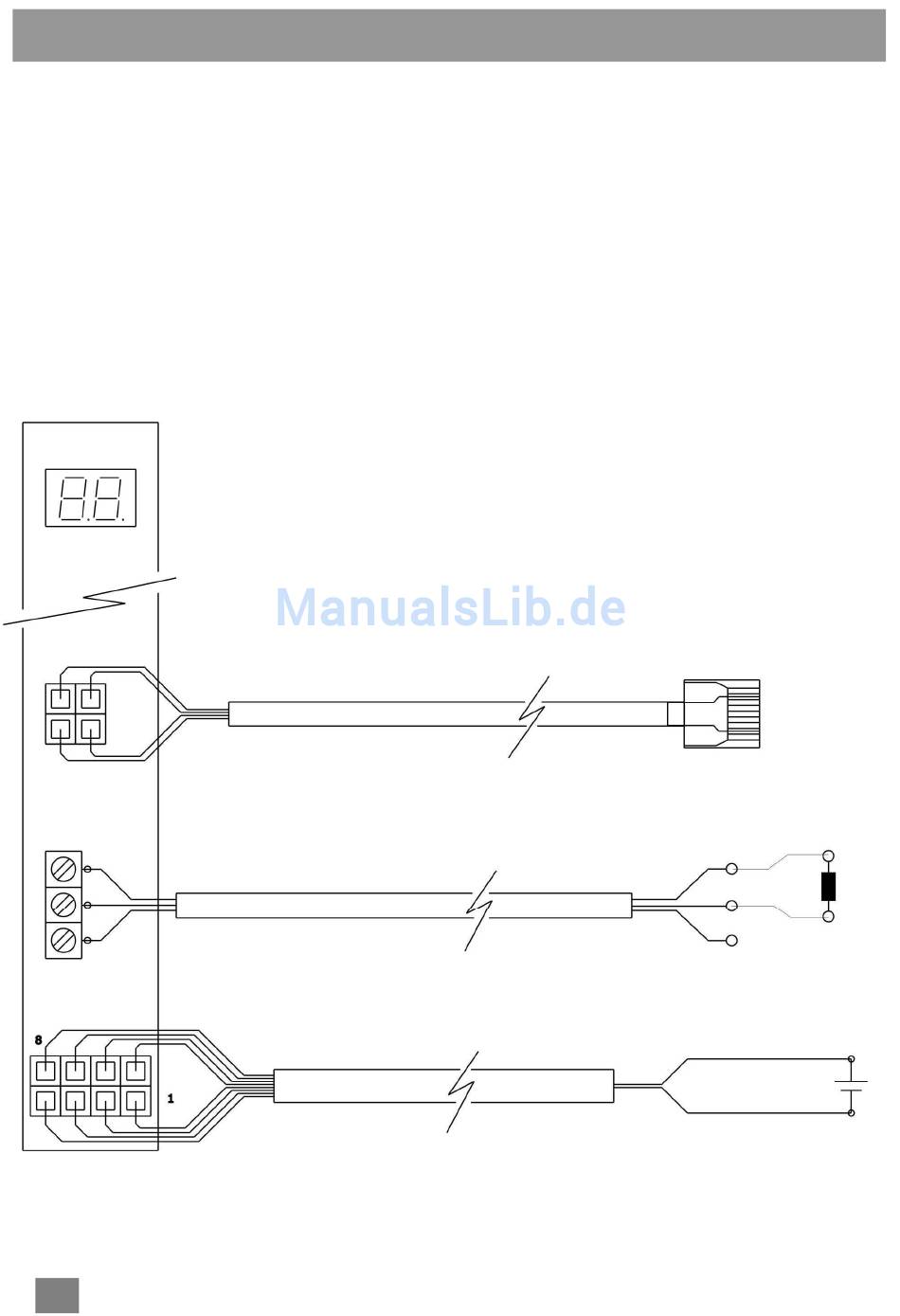

8. VERDRAHTUNGSBEISPIELE
8.1
MINIMALINSTALLATION
®
ekey
TOCAhome integra Steuereinheit und ekey
einem Motorschloss oder Türöffner. Alle Teile sind in der Tür verbaut.
Dieses Beispiel zeigt die einfachste Anwendung. Hierbei werden außer der Spannungs-
versorgung keine Elemente außerhalb der Tür benötigt. Wird ein Türöffner angeschlossen
so erfolgt dies über die Leitung Versorgung – und Schaltimpuls.
Steuereinheit
X3
Verbindung zum Motorschloss
X6
oder Türöffner
(Kabel Typ C)
X1
24
Verbindung zum Fingerscanner
(Kabel Typ A)
Hauptzuleitung
(Kabel Typ B)
®
TOCAhome integra Fingerscanner mit
A nschlus s:
Motorsc hloss
Schalt imp uls
Versorgung DC+ (ode r A C)
Weiß
Versorgung DC- (ode r A C)
Braun
A nschlus s:
Türöffner
Versorgung -
Versorgung +
