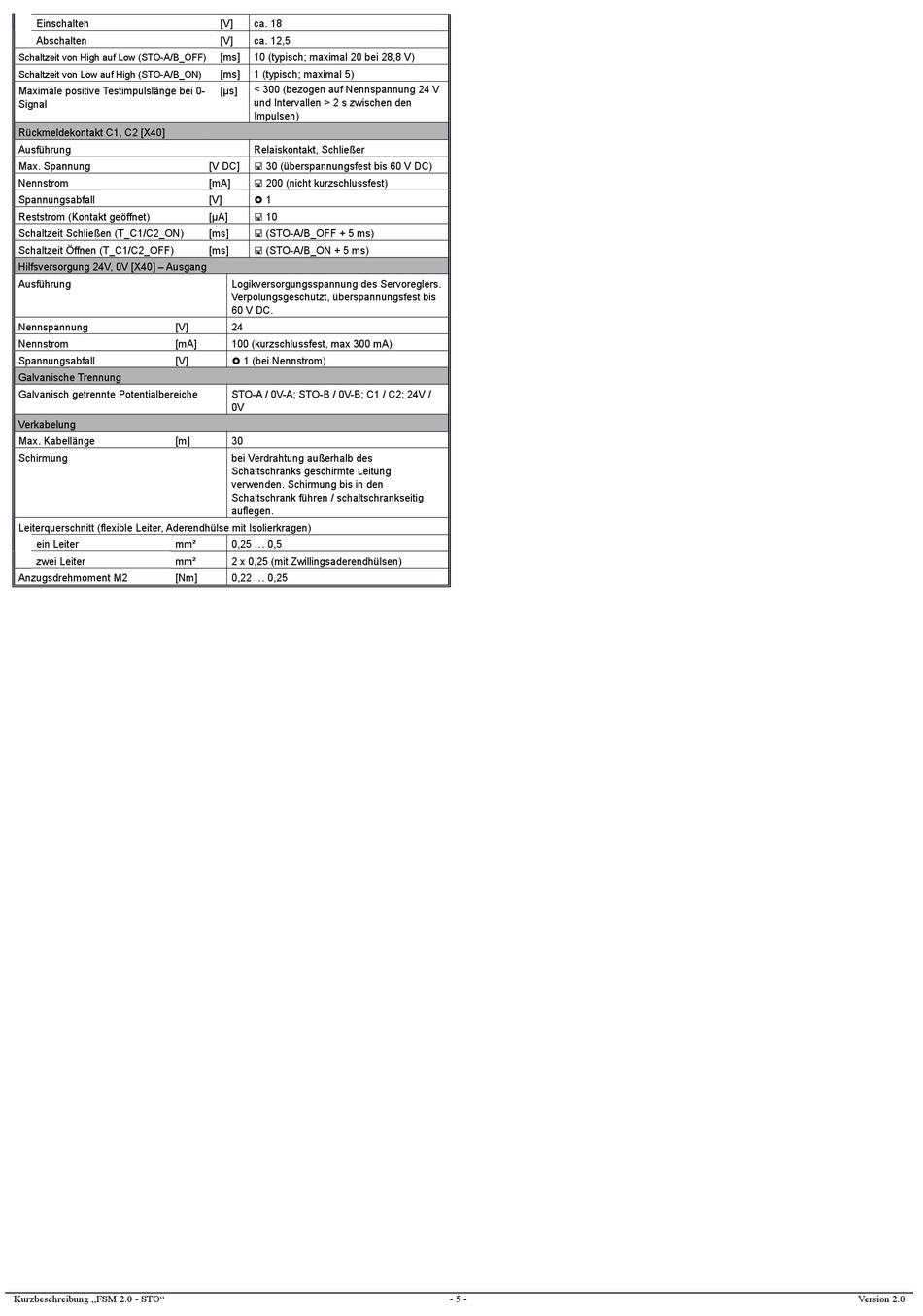

Einschalten
Abschalten
Schaltzeit von High auf Low (STO-A/B_OFF)
Schaltzeit von Low auf High (STO-A/B_ON)
Maximale positive Testimpulslänge bei 0-
Signal
Rückmeldekontakt C1, C2 [X40]
Ausführung
Max. Spannung
Nennstrom
Spannungsabfall
Reststrom (Kontakt geöffnet)
Schaltzeit Schließen (T_C1/C2_ON)
Schaltzeit Öffnen (T_C1/C2_OFF)
Hilfsversorgung 24V, 0V [X40] – Ausgang
Ausführung
Nennspannung
[V]
Nennstrom
[mA]
Spannungsabfall
[V]
Galvanische Trennung
Galvanisch getrennte Potentialbereiche
Verkabelung
Max. Kabellänge
[m]
Schirmung
Leiterquerschnitt (flexible Leiter, Aderendhülse mit Isolierkragen)
ein Leiter
mm²
zwei Leiter
mm²
Anzugsdrehmoment M2
[Nm]
Kurzbeschreibung „FSM 2.0 - STO"
[V]
ca. 18
[V]
ca. 12,5
[ms]
10 (typisch; maximal 20 bei 28,8 V)
[ms]
1 (typisch; maximal 5)
< 300 (bezogen auf Nennspannung 24 V
[µs]
und Intervallen > 2 s zwischen den
Impulsen)
Relaiskontakt, Schließer
[V DC]
30 (überspannungsfest bis 60 V DC)
[mA]
200 (nicht kurzschlussfest)
[V]
1
[µA]
10
[ms]
(STO-A/B_OFF + 5 ms)
[ms]
(STO-A/B_ON + 5 ms)
Logikversorgungsspannung des Servoreglers.
Verpolungsgeschützt, überspannungsfest bis
60 V DC.
24
100 (kurzschlussfest, max 300 mA)
1 (bei Nennstrom)
STO-A / 0V-A; STO-B / 0V-B; C1 / C2; 24V /
0V
30
bei Verdrahtung außerhalb des
Schaltschranks geschirmte Leitung
verwenden. Schirmung bis in den
Schaltschrank führen / schaltschrankseitig
auflegen.
0,25 ... 0,5
2 x 0,25 (mit Zwillingsaderendhülsen)
0,22 ... 0,25
- 5 -
Version 2.0
