Airwell CCE 45 RC Technisches Handbuch Seite 49

INSTALLATIONSANLEITUNG 4.5. Elektroplan und Verdrahtung
Entfernen Sie die vordere Seitenabdeckung.
Öffnen Sie die Kabeleinführung am Außenteil.
Führen Sie das Verbindungskabel von der Klemmleiste des Außenteils durch die aufgebohrten Durch-
gangslöcher außen und innen und schließen Sie das Kabel an die Klemmleiste des Innenteils an. Für
die Verdrahtung des Netzkabels halten Sie sich bitte an den folgenden Plan.
Sichern Sie die Leitungen nach der Verdrahtung mit Befestigungsklemmen.
Signalleitung
Außenteil
Überprüfung der Phasenfolge:
Wenn eine Phasen-Schutzeinrichtung vorhanden ist, laufen die Ventilatoren des Innen- und Außenteils
weiter, nur der Kompressor stoppt oder macht während des Betriebs auffällige Geräusche.
Phasenschutz:
Das Gerät ist mit einer Phasen-Schutzeinrichtung versehen, die die Stromversorgung unverzüglich
abschaltet, wenn eine Phase ausfällt. Der Kompressor läuft dann nicht weiter, während die Motoren von
Innen- und Außenteil noch laufen können. Die Kontrolllampe leuchtet nur dann, wenn die Phasenfolge
in Ordnung ist. Wenn die Lampe nicht leuchtet, ist ein Eingriff erforderlich. Gehen Sie in diesem Fall
folgendermaßen vor.
Phasenfolge einstellen:
Schalten Sie unverzüglich die Stromversorgung ab. Um die Phasenfolge einzustellen, vertauschen Sie
zwei Pole der drei externen Leitungen L1/L2/L3 des Netzkabels oder zwei Pole der Leitungen 2, 4, 6
direkt am AV-Kontakt. Für die Einstellung der Phasensequenz eines Klimageräts mit Phasen-
Schutzeinrichtung sind zwei Schritte erforderlich: Zunächst vergewissern Sie sich, dass die Phasen-
folge des Kompressors mit der der Schutzeinrichtung übereinstimmt. Dann
stellen Sie sicher, dass die Phasenfolge des Netzanschlusses mit der der Schutzeinrichtung überein-
stimmt. Ersteres wird in der Regel eingestellt, bevor das Klimagerät das Werk verlässt, aber die zweite
Einstellung muss vor Ort während der Installation erfolgen. Wenn die Kontrolllampe leuchtet und der
Kompressor während des Betriebs ungewöhnliche Geräusche macht, vergewissern Sie sich, dass die
Phasenfolge des Kompressors mit der der Schutzeinrichtung übereinstimmt.
Hochdruckwächter:
Einige unserer Produkte sind mit einem Hochdruckwächter ausgestattet. Wenn Ihr Gerät über eine
solche Schutzeinrichtung verfügt, lesen Sie sich bitte die folgenden Anweisungen sorgfältig durch:
Hochdruckwächter: sorgt dafür, dass das System bei Überdruck keinen Schaden nimmt.
Niederdruckwächter: schützt den Kompressor, wenn zu wenig Kältemittel im System ist.
Sollten die oben genannten Vorrichtungen beschädigt sein, ersetzen Sie sie bitte durch Original-
Ersatzteile.

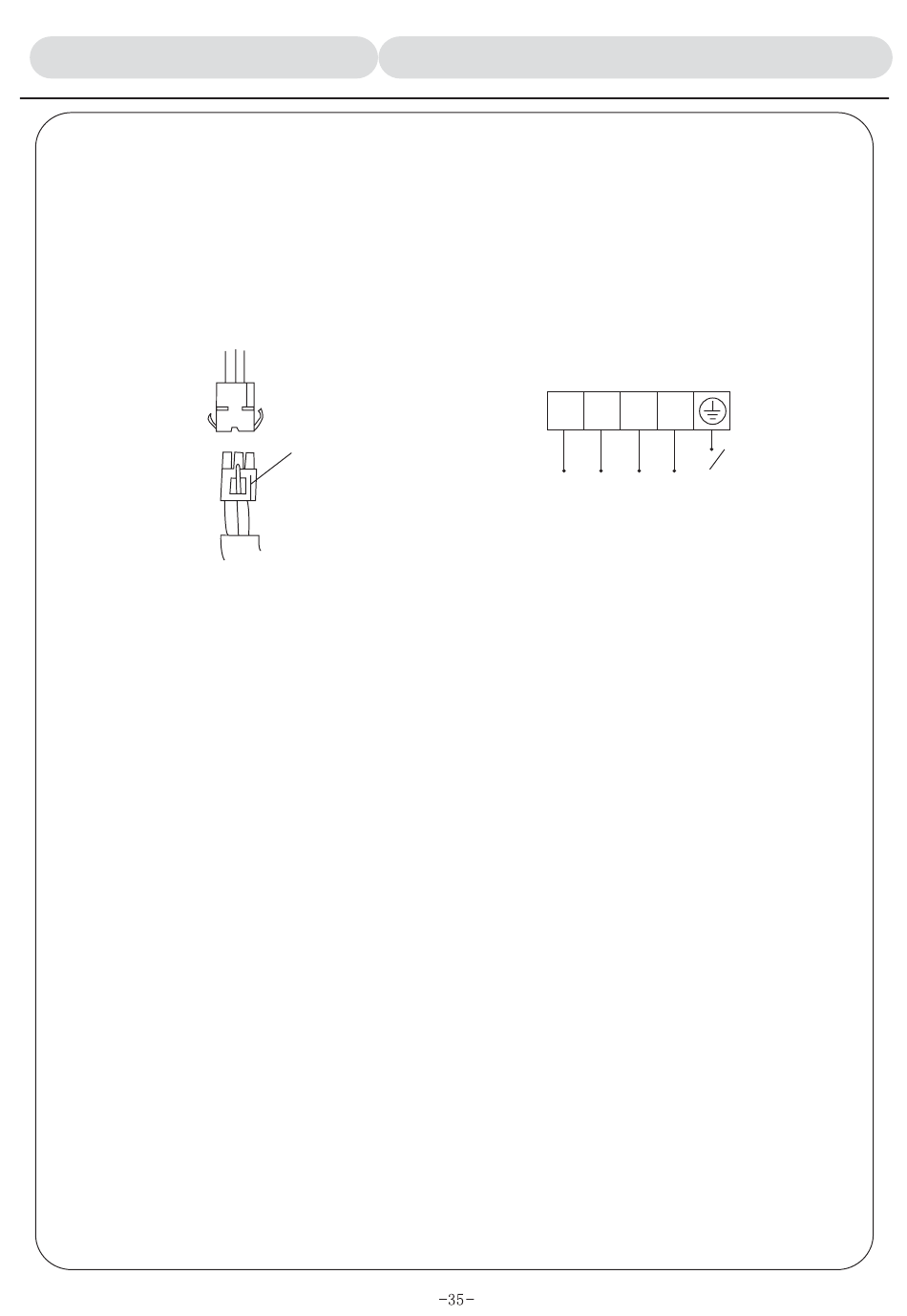

Signalleitung
L L L N
1 2 3
Blau Gelb
Braun
Rot Schwarz
Netzleitung Außenteil
Grün
