4. Installatie van het Digital Multi Control paneel
Om uw DMC te installeren heeft u het volgende nodig:
1) Eén UTP (Unshielded Twisted Pair) kabel met twee RJ45 connectors (om hem te verbinden
met een Multi of Quattro). Deze is beschikbaar in 5, 10, 15, 20, 25 en 30 meter.
2) Als de 'Generator support' toepassing (zie paragraaf 3.1) van de DMC gebruikt wordt, heeft u
tevens twee draden nodig om de DMC met de omschakelautomaat te verbinden. Deze verbinding
kunt u bewerkstelligen met 2 draden van 0.25 – 1.0mm².
Zie de handleiding van de omschakelautomaat voor meer informatie.
4.1 Bus kabel
Gebruik een standaard UTP kabel met RJ45 connectors om de DMC te verbinden met een Multi
of Quattro.
Opmerking: In het geval van een non VE.Bus parallel systeem: verbind de DMC met de master
Multi.

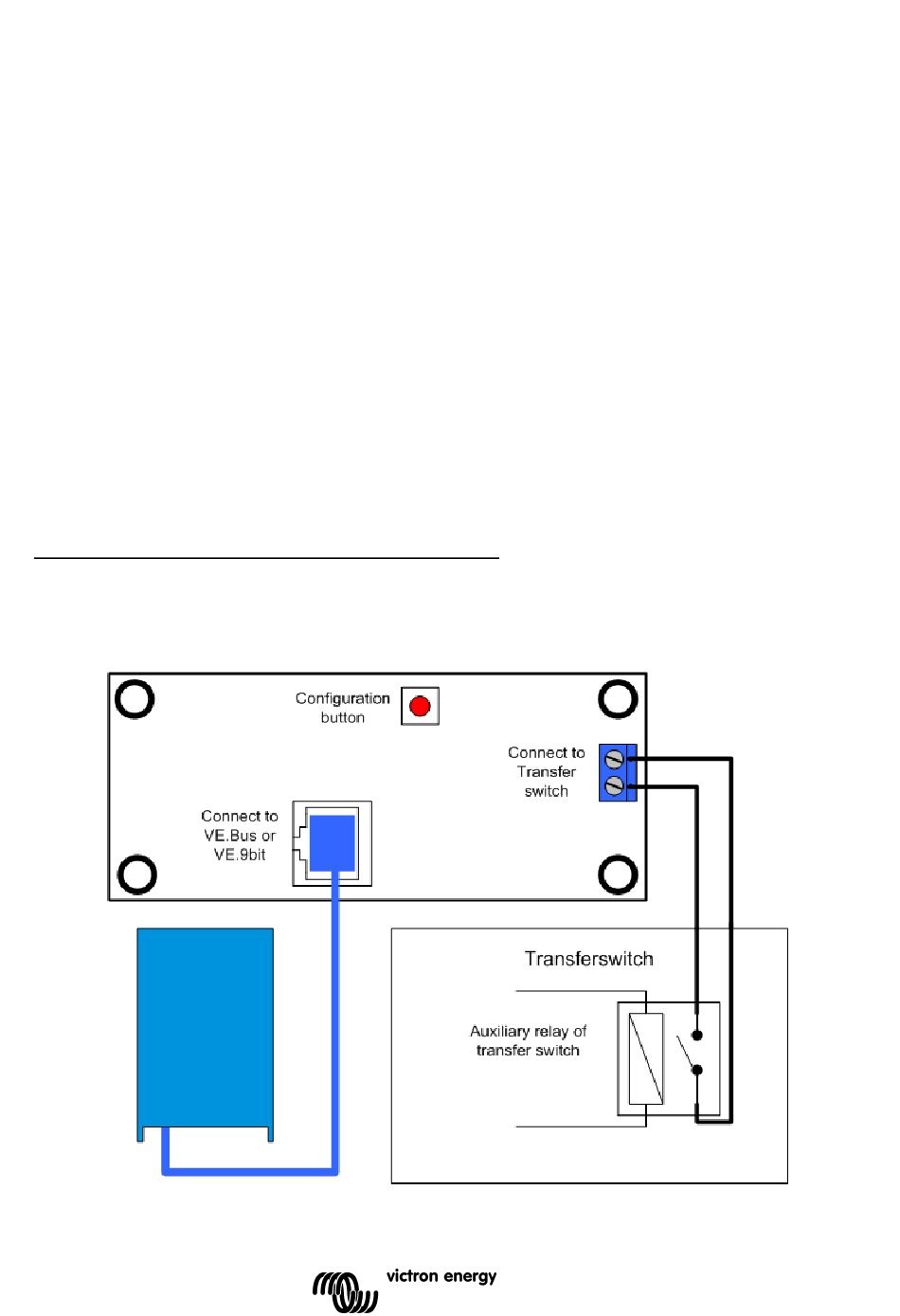

4.2 Bedrading van de omschakelautomaat
Alleen indien u een externe omschakelautomaat heeft, dient u een relais te verbinden met de
connector op de achterkant van de DMC. Wanneer het relais open is, worden de stroomgrenzen
gecontroleerd door de knop op de voorkant van de DMC. Wanneer het relais gesloten is, stuurt
de DMC het vooraf ingestelde generatorstroomgrens naar de verbonden apparaten. Dit relais
wordt normaliter aangestuurd door uw walstroom/generator omschakelautomaat.
6
