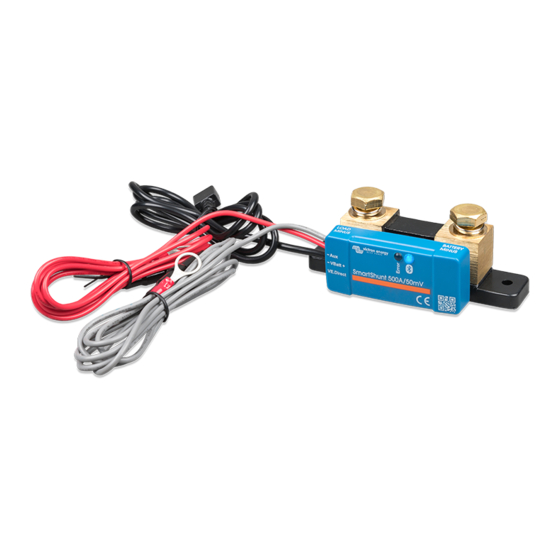

Victron energy SmartShunt IP65 Handbuch
  1. Anleitungen
  2. Marken
  3. Victron energy Anleitungen
  4. Steuergeräte
  5. SmartShunt IP65
  6. Handbuch
Victron energy SmartShunt IP65 Handbuch

Victron energy SmartShunt IP65 Handbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
DEUTSCH
Handbuch - SmartShunt IP65
Rev 00 02/2022

Werbung

loading

Verwandte Anleitungen für Victron energy SmartShunt IP65

Inhaltszusammenfassung für Victron energy SmartShunt IP65

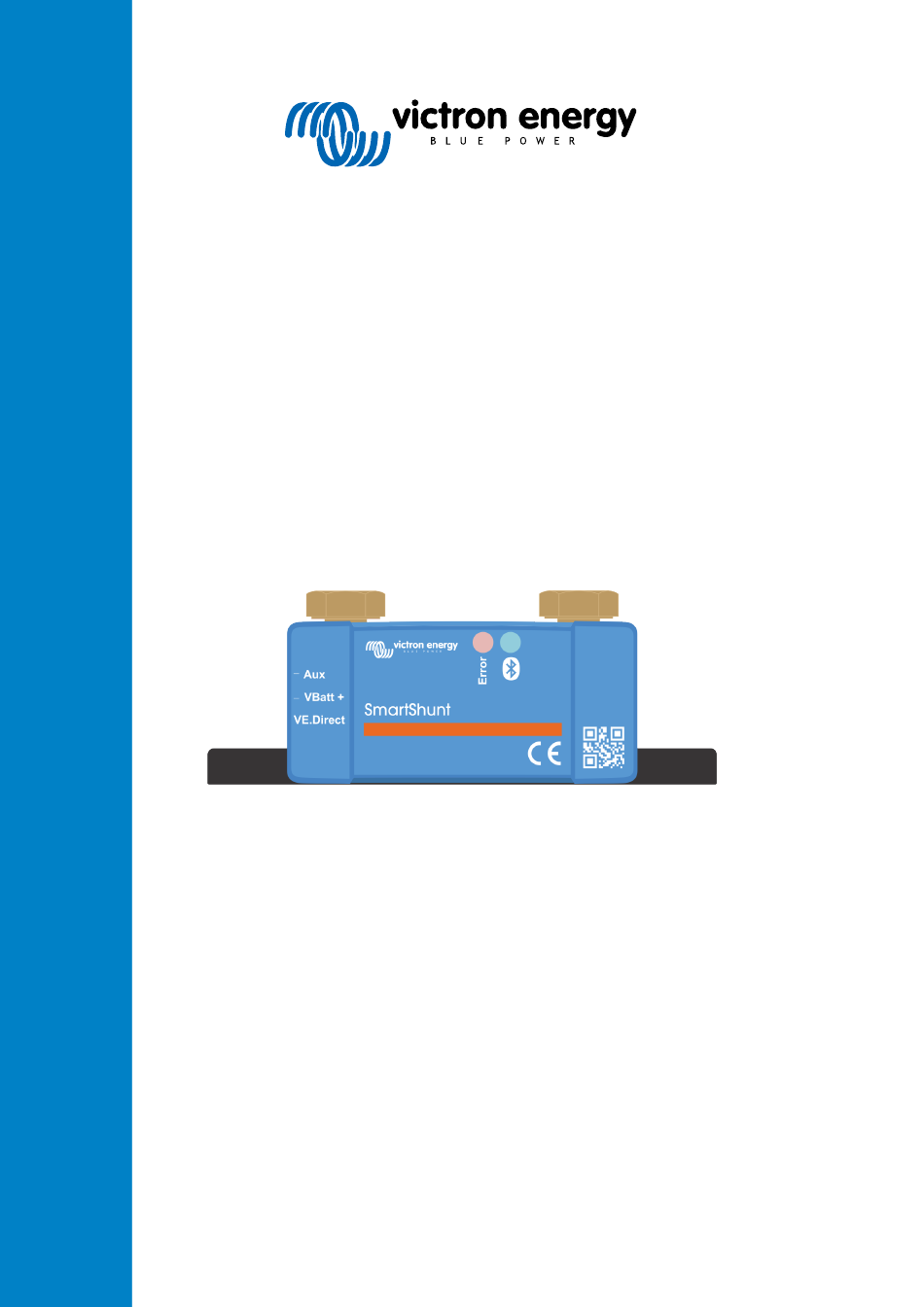

  • Seite 1 DEUTSCH Handbuch - SmartShunt IP65 Rev 00 02/2022...
  • Seite 2 Handbuch - SmartShunt IP65 Inhaltsverzeichnis 1. Sicherheitsvorkehrungen ......................1 1.1. Sicherheitswarnungen für die Batterie ..................1 1.2. Transport und Lagerung ....................1 2. Einführung ..........................2 2.1. Batteriemonitor ......................2 2.2. Warum ist Batterieüberwachung so wichtig? ................2 2.3. Größe ......................... 2 2.4.
  • Seite 3 Handbuch - SmartShunt IP65 7.1.6. Peukert-Exponent ....................22 7.1.7. Der Ladewirkungsgrad (Charge Efficency Factor - CEF) ........... 22 7.1.8. Current threshold (Schwellwert Strom) ............... 22 7.1.9. Time-to-go averaging period (Durchschnittliche Restlaufzeit) ..........23 7.1.10. Batterie startet synchronisiert ................23 7.1.11. Ladezustand ....................23 7.1.12.
  • Seite 4 Handbuch - SmartShunt IP65 11. Technische Daten ......................... 40 11.1. Technische Daten ......................40 12. Anhang ..........................42 12.1. Maße Smart Shunt IP65 500 A ..................42 12.2. Maße Smart Shunt IP65 1000 A ..................43 12.3. Maße Smart Shunt IP65 2000 A ..................43...
  • Seite 5 Handbuch - SmartShunt IP65 1. Sicherheitsvorkehrungen 1.1. Sicherheitswarnungen für die Batterie Das Arbeiten in Nähe einer Bleisäurebatterie ist gefährlich. Batterien können während des Betriebs explosive Gase erzeugen. In Nähe der Batterie sind das Rauchen, Funkenbildung und Flammen unbedingt zu vermeiden. Sorgen Sie dafür, dass der Standort der Batterie ausreichend durchlüftet wird.
  • Seite 6 2. Einführung 2.1. Batteriemonitor Der SmartShunt IP65 ist ein Batteriemonitor. Er misst Batteriespannung und -strom. Auf der Grundlage dieser Messungen berechnet er den Ladezustand und die Restlaufzeit der Batterie. Außerdem verfolgt er Verlaufsdaten, wie z. B. die tiefste Entladung, die durchschnittliche Entladung und die Anzahl der Lade-/Entladezyklen.
  • Seite 7 Handbuch - SmartShunt IP65 2.5. Zubehör Diese optionalen Teile können je nach Ihrer Einrichtung erforderlich sein: • Temperatursensor für BMV - zur Messung der Batterietemperatur. • GX-Gerät - zur System- und/oder Fernüberwachung. • VE.Direct-Kabel - zum Anschluss des Batteriemonitors an ein GX-Gerät.
  • Seite 8 SmartShunt auf eine harte Oberfläche zu schrauben oder zu verschrauben (Schrauben sind nicht im Lieferumfang enthalten). Die genaue Lage der Montagebohrungen entnehmen Sie der Maßzeichnung im Anhang dieses Handbuchs. Draufsicht SmartShunt IP65 mit Darstellung der Montagebohrungen und Seitenansicht SmartShunt mit Darstellung der Montagemethode. 3.2. Übersicht Anschlüsse...
  • Seite 9 Handbuch - SmartShunt IP65 Falls der Batteriemonitor zur Überwachung einer zweiten Batterie, des Mittelpunkts der Batteriebank oder der Batterietemperatur verwendet werden soll, lesen Sie einen der nächsten 3 Absätze zur Vorgehensweise und gehen Sie dann zum Kapitel Konfiguration [8]. 3.4. Elektrische Hilfsanschlüsse Zusätzlich zur umfassenden Überwachung der Hauptbatteriebank kann ein zweiter Parameter überwacht werden.
  • Seite 10 Handbuch - SmartShunt IP65 Für weitere Informationen zur Mittelpunktüberwachung und zusätzliche Verkabelungspläne siehe Kapitel Überwachung der Mittelpunktspannung [32]. 3.4.3. Hilfsanschluss zur Temperaturüberwachung Der Aux-Anschluss kann zur Überwachung der Temperatur einer Batterie verwendet werden. Um die Temperatur überwachen zu können, müssen Sie folgendes erwerben: Temperatursensor für BMV-712 Smart und...
  • Seite 11 Handbuch - SmartShunt IP65 3.6. Verkabelung für die Verwendung als Gleichstromzähler Wenn Sie den Batteriemonitor als Gleichstromzähler verwenden, verbinden Sie ihn mit dem zu überwachenden Gerät oder Stromkreis. Beachten Sie, dass der Batteriemonitor auch unter Verwendung der VictronConnect App als Gleichstrommonitor konfiguriert werden muss, bevor er als Gleichstrommonitor funktioniert.
  • Seite 12 Handbuch - SmartShunt IP65 4. Konfiguration Nachdem die elektrischen Verbindungen hergestellt wurden und der Batteriemonitor eingeschaltet wurde, muss er konfiguriert werden, damit er für das entsprechende System geeignet ist. Dieses Kapitel beschreibt die Konfiguration des Batteriemonitors und die Grundeinstellungen. Für alle Einstellungen und...
  • Seite 13 Handbuch - SmartShunt IP65 4.3. Firmware aktualisieren Bei einer Neuinstallation wird empfohlen, die Firmware des Batteriemonitors zu aktualisieren. Wenn eine neuere Firmware- Version verfügbar ist, werden Sie von der VictronConnect App darüber informiert, sobald eine Verbindung mit dem Batteriemonitor hergestellt wird.
  • Seite 14 Handbuch - SmartShunt IP65 4.4.3. Ladezustand einstellen In VictronConnect, siehe: Einstellungen > Batterie > Batterie startet synchronisiert. In der Einstellung EIN betrachtet sich der Batteriemonitor beim Einschalten als synchronisiert, was zu einem Ladezustand von 100 % führt. Wenn er auf AUS gesetzt ist, betrachtet der Batteriemonitor sich beim Einschalten als unsynchronisiert, was zu einem Ladezustand führt, der bis zur ersten tatsächlichen Synchronisierung unbekannt ist.
  • Seite 15 Handbuch - SmartShunt IP65 Der Batteriemonitor zieht <12mA aus einer Batterie. Die positive Versorgung muss daher unterbrochen werden, wenn ein System mit Lithium-Ionen-Batterien über einen Zeitraum unbeaufsichtigt bleibt, der lang genug ist, dass der Stromverbrauch durch den Batteriemonitor die Batterie vollständig entladen kann.
  • Seite 16 Handbuch - SmartShunt IP65 5. Betrieb 5.1. Wie funktioniert der Batteriemonitor? Die Hauptfunktion des Batteriemonitors besteht darin, den Ladezustand einer Batterie zu verfolgen und anzuzeigen, um zu wissen, wie viel Ladung die Batterie enthält und um eine unerwartete Totalentladung zu verhindern.
  • Seite 17 Handbuch - SmartShunt IP65 Der Batteriemonitor schätzt, wie lange die Batterie die aktuelle Last tragen kann. Dies ist die „Restlaufzeit“-Anzeige und ist die tatsächlich verbleibende Zeit, bis die Batterie bis zum eingestellten „Entladeboden“ entladen ist. Der Entladeboden ist standardmäßig auf 50 % eingestellt. Für die Einstellung des Entladebodens siehe Kapitel Entladeboden [21].
  • Seite 18 Handbuch - SmartShunt IP65 • Strom (A). • Leistung (W). • Verbrauchte Amperestunden (Ah). • Ladezustand (%) • Temperatur (°C). Trends bei Batteriemonitoren von VictronConnect. 5.5. Verlauf Der Batteriemonitor speichert Verlaufsereignisse. Diese können zu einem späteren Zeitpunkt verwendet werden, um das Nutzungsverhalten und den Zustand der Batterie zu bewerten.
  • Seite 19 Handbuch - SmartShunt IP65 Energie in kWh • Entladene Energie: Dies ist die Gesamtmenge der aus der Batterie entnommenen Energie in kWh. • Geladene Energie: Die Gesamtmenge der von der Batterie aufgenommenen Energie in kWh. Aufladen • Gesamtzahl der Ladezyklen: Die Anzahl der Ladezyklen während der Lebensdauer des Batteriemonitors. Ein Ladezyklus wird jedes Mal gezählt, wenn der Ladezustand unter 65 % fällt und dann über 90 % ansteigt.
  • Seite 20 Handbuch - SmartShunt IP65 wenn die Spannung einen bestimmten Wert erreicht hat und der Strom für eine bestimmte Zeit unter einen bestimmten Wert gefallen ist. Diese Parameter heißen: • Ladespannung - die Erhaltungsspannung des Batterieladegeräts. • Schweifstrom - ein Prozentsatz der Batteriekapazität.
  • Seite 21 Handbuch - SmartShunt IP65 Der Statusbildschirm von VictronConnect eines Batteriemonitors, der im Gleichstrommonitormodus betrieben wird. Beachten Sie, dass sich die Verkabelung eines Gleichstromzählers von der Verkabelung eines Batteriemonitors unterscheidet, siehe Kapitel Verkabelung für die Verwendung als Gleichstromzähler [7] Verkabelung. Wenn Sie zwischen den Modi wechseln, sollten Sie alle Verlaufsdaten zurücksetzen.
  • Seite 22 Handbuch - SmartShunt IP65 6. Sich über eine Schnittstelle verbinden Der Batteriemonitor kann an andere Geräte angeschlossen werden, dieses Kapitel beschreibt, wie dies geschehen kann. 6.1. VictronConnect über USB VictronConnect kann nicht nur eine Verbindung über Bluetooth herstellen, sondern auch eine Verbindung über USB. Eine USB- Verbindung ist für den Anschluss an die Windows-Version von VictronConnect unerlässlich und ist optional, wenn die MacOS-...
  • Seite 23 Handbuch - SmartShunt IP65 Beispiel für einen Batteriemonitor, der an ein GX-Gerät angeschlossen wird. Beschreibung VE.Direct-Kabel GX-Gerät Lokale Überwachung über WiFi oder Ethernet Internet Fernüberwachung über das VRM-Portal 6.3. Verbindung zu einem VE.Smart-Netzwerk Das VE.Smart Netzwerk ist ein drahtloses Netzwerk, das einer Reihe von Victron Produkten den Informationsaustausch über Bluetooth ermöglicht.
  • Seite 24 Handbuch - SmartShunt IP65 Beispiel für ein System mit einem Batteriemonitor mit Temperatursensor und einem Solarladegerät, die beide das VE.Smart- Netzwerk nutzen. Beschreibung Temperatursensor Solar-Ladegerät VE.Smart-Netzwerkverbindung über Bluetooth 6.4. Benutzerdefinierte Integration Bitte beachten Sie, dass dies eine erweiterte Funktion ist und Programmierkenntnisse erfordert.
  • Seite 25 Handbuch - SmartShunt IP65 7. Alle Funktionen und Einstellungen In diesem Kapitel werden alle Einstellungen des Batteriemonitors erläutert. Außerdem steht ein Video zur Verfügung, in dem diese Einstellungen und deren Zusammenspiel erklärt werden, um eine genaue Batterieüberwachung sowohl für Blei- als auch für Lithium-Batterien zu ermöglichen.
  • Seite 26 Handbuch - SmartShunt IP65 7.1.4. Tail current (Schweifstrom) Die Batterie gilt als „voll geladen“, wenn der Ladestrom auf weniger als den eingestellten „Schweifstrom„-Parameter gesunken ist. Der Parameter „Schweifstrom“ wird als Prozentsatz der Batteriekapazität ausgedrückt. Anmerkung: Einige Batterie-Ladegeräte stoppen den Ladevorgang, wenn der Strom unter einen voreingestellten Schwellwert abfällt.
  • Seite 27 Handbuch - SmartShunt IP65 7.1.9. Time-to-go averaging period (Durchschnittliche Restlaufzeit) Die durchschnittliche Restlaufzeit gibt das Zeitfenster (in Minuten) an, in dem der gleitende Mittelwertfilter arbeitet. Ein Wert von 0 deaktiviert den Filter und liefert eine sofortige (Echtzeit-)Anzeige. Der angezeigte Wert für die „verbleibende Zeit“ kann jedoch stark schwanken.
  • Seite 28 Handbuch - SmartShunt IP65 Nullstromkalibrierung durchführen 7.2. Alarmeinstellungen Der SmartShunt ist nicht wie die BMV-Serie mit einem Summer oder einem Alarmrelais ausgestattet. Die erzeugten Alarme sind nur auf der VictronConnect App sichtbar, wenn sie mit dem SmartShunt verbunden sind, oder werden verwendet, um ein Alarmsignal an ein GX-Gerät zu senden.
  • Seite 29 Handbuch - SmartShunt IP65 7.2.4. Alarm bei niedriger Starterspannung Diese Einstellung ist nur verfügbar, wenn der Aux-Eingang auf „Starterbatterie“ eingestellt wurde. Wenn aktiviert, wird der Alarm aktiviert, wenn die Spannung der Starterbatterie für mehr als 10 Sekunden unter den Sollwert fällt.
  • Seite 30 Handbuch - SmartShunt IP65 7.2.5. Alarm bei hoher Starterspannung Diese Einstellung ist nur verfügbar, wenn der Aux-Eingang auf „Starterbatterie“ eingestellt wurde. Wenn aktiviert, wird der Alarm aktiviert, wenn die Spannung der Starterbatterie für mehr als 10 Sekunden über den Sollwert ansteigt.
  • Seite 31 Handbuch - SmartShunt IP65 7.3. Verschiedene Einstellungen 7.3.1. Bildschirmmodus Wenn Sie den Batteriemonitor zur Überwachung einzelner Gleichstromkreise und nicht als Batteriemonitor für das gesamte System verwenden möchten, können Sie die Einstellung für den „Überwachungsmodus“ im Menü „Verschiedenes“ des „Batteriemonitors“ auf „Gleichstromzähler“ ändern.
  • Seite 32 Handbuch - SmartShunt IP65 7.5.1. Auf Standardeinstellungen zurücksetzen Um alle Einstellungen auf die Standardwerte zurückzusetzen, wählen Sie „Auf Standardeinstellungen zurücksetzen“. Bitte beachten Sie, dass dadurch nur alle Einstellungen auf ihre Standardwerte zurückgesetzt werden, der Verlauf wird nicht zurückgesetzt. 7.5.2. Benutzerdefinierter Name Im Batteriemonitor-Produktinformationsbildschirm können Sie den Namen des Batteriemonitors ändern.
  • Seite 33 Handbuch - SmartShunt IP65 Produktinformationsbildschirm von VictronConnect. 7.5.6. Seriennummer Die Seriennummer finden Sie in der Batteriemonitor-Produktinformation oder auf dem Produktinformationsaufkleber auf dem Batteriemonitor. 7.6. Speichern, Laden und Freigeben von Einstellungen Im Einstellungsmenü finden Sie die folgenden 3 Symbole: Einstellungen in Datei speichern - Hiermit werden Einstellungen zur Referenz oder zur späteren Verwendung gespeichert.
  • Seite 34 Handbuch - SmartShunt IP65 8. Batteriekapazität und Peukert-Exponent Die Batteriekapazität wird in Amperestunden (Ah) ausgedrückt und gibt an, wie viel Strom eine Batterie im Laufe der Zeit liefern kann. Wenn zum Beispiel eine 100 Ah-Batterie mit einem konstanten Strom von 5 A entladen wird, ist die Batterie in 20 Stunden vollständig entladen.
  • Seite 35 Handbuch - SmartShunt IP65 Berechnungsbeispiel mit der 5 h und dem 20 h Rating Das C5-Rating beträgt 75 Ah. Das t1-Rating beträgt 5 h und I1 wird berechnet: Das C20-Rating beträgt 100 Ah. Das t2-Rating beträgt 20 h und I2 wird...
  • Seite 36 Handbuch - SmartShunt IP65 9. Überwachung der Mittelpunktspannung Eine beschädigte Zelle oder eine beschädigte Batterie kann eine ganze große, teure Batteriebank zerstören. Ein Kurzschluss oder hoher interner Leckstrom in einer Zelle beispielsweise führt zu einer Unterladung dieser Zelle und einer Überladung der anderen Zellen.
  • Seite 37 Handbuch - SmartShunt IP65 Mittelpunkte können nur verbunden werden, wenn im Falle eines Alarms korrigierende Maßnahmen ergriffen werden. 9.1.2. Anschluss und Überwachung des Mittelpunktes in einer 48 V-Batteriebank Aufgrund des Spannungsabfalls über das positive und das negative Kabel sind die Mittenspannungen nicht identisch.
  • Seite 38 Handbuch - SmartShunt IP65 Dabei gilt Folgendes: d ist die Abweichung in % Vt ist die oberste Stringspannung Vt ist die unterste Stringspannung V ist die Spannung der Batterie (V = Vt + Vb) 9.3. Einstellen der Alarmstufe Bei VRLA (Gel oder AGM) Batterien trocknet im Falle einer Gasentwicklung aufgrund einer Überladung der Elektrolyt aus, der Innenwiderstand wird erhöht und letztendlich kommt es zu einer unwiderruflichen Beschädigung der Batterie.
  • Seite 39 Handbuch - SmartShunt IP65 • Laden Sie die Batterien bzw. Zellen auf und testen sie dann alle getrennt voneinander. Bei einer älteren Batteriebank, die in der Vergangenheit störungsfrei betrieben wurde, kann das Problem auf eine systematische Unterladung zurückzuführen sein. In diesem Fall ist ein häufigeres Laden oder eine Ausgleichsladung erforderlich. Bitte beachten Sie, dass nur geflutete Deep-Cycle-Flachplatten- oder OPzS-Batterien ausgeglichen werden können.
  • Seite 40 Handbuch - SmartShunt IP65 10. Fehlerbehebung 10.1. Funktionalitätsprobleme 10.1.1. Einheit ist tot Beim ersten Anschluss sollte die blaue LED am SmartShunt blinken. Wenn dies nicht der Fall ist, überprüfen Sie die Sicherung im VBatt+-Kabel und überprüfen Sie auch das Kabel selbst und seine Klemmen.
  • Seite 41 Handbuch - SmartShunt IP65 • Ist die VictronConnect App auf dem neuesten Stand? • Sind Sie nahe genug am Batteriemonitor? Auf freier Fläche beträgt der maximale Abstand etwa 20 Meter. • Der Shunt und die Stromkabel haben einen negativen Einfluss auf die Reichweite des Bluetooth-Signals. Die hierbei erreichte Reichweite von 10-15 Metern ist jedoch in den meisten Fällen zufriedenstellend.
  • Seite 42 Handbuch - SmartShunt IP65 10.3.3. Es gibt eine Strommessung, während kein Strom fließt Wenn ein Strommesswert vorliegt, während kein Strom durch den Batteriemonitor fließt, sollten Sie eine Einstellung des Nullstroms [23] durchführen, während alle Lasten ausgeschaltet sind, oder den Stromschwellenwert [22] einstellen.
  • Seite 43 Handbuch - SmartShunt IP65 • Wenn der Batteriewächter nicht erkennt, dass die Batterie vollständig geladen ist, müssen Sie die Einstellungen für die Ladespannung, den Schweifstrom bzw. die Ladezeit überprüfen oder anpassen. Weitere Informationen finden Sie unter Automatische Synchronisation [15]. 10.3.7. Der Ladezustand zeigt immer 100 % an Ein Grund könnte sein, dass die in und aus dem Batteriewächter führenden Minuskabel falsch herum verdrahtet wurden, siehe...
  • Seite 44 Handbuch - SmartShunt IP65 11. Technische Daten 11.1. Technische Daten SmartShunt IP65 500 A Spannungsbereich Stromversorgung 6,5 - 70 VDC Stromentnahme < 1 mA Bereich der Eingangsspannung, 6,5 - 70 VDC Zusatzbatterie Batteriekapazität (Ah) 1 - 9999 Ah Betriebstemperaturbereich -40 +50 °C (-40 - 120 °F)
  • Seite 45 Handbuch - SmartShunt IP65 SmartShunt IP65 500 A Der Shunt und die Stromkabel haben einen negativen Einfluss auf die Reichweite des Bluetooth-Signals. Die hierbei erreichte Reichweite von 10-15 Metern ist jedoch in den meisten Fällen zufriedenstellend. Die Nähe anderer elektrisch leitender Elemente, wie z. B. das Metallchassis eines...
  • Seite 46 Handbuch - SmartShunt IP65 12. Anhang 12.1. Maße Smart Shunt IP65 500 A Dimension Drawing - Smart Shunt 500A SHU065150050 SmartShunt 500A/50mV IP65 34.1 33.5 101.5 32.5 12.5 6(2x) M10(2x) 9.25 Dimensions in mm Seite 42 Anhang...
  • Seite 47 Handbuch - SmartShunt IP65 12.2. Maße Smart Shunt IP65 1000 A Dimension Drawing - Smart Shunt 1000A SHU065210050 SmartShunt 1000A/50mV IP65 71.2 18.7 103.5 34.1 12.5 148.8 55.5 56.25 M10x15 M10x15 12.5 6(2x) M10x45(2x) Dimensions in mm 12.3. Maße Smart Shunt IP65 2000 A...
