Inhaltszusammenfassung für Victron energy Skylla-i Control GX

  • Seite 1 Manual Handleiding Manuel Anleitung Manual Skylla-i Control GX...

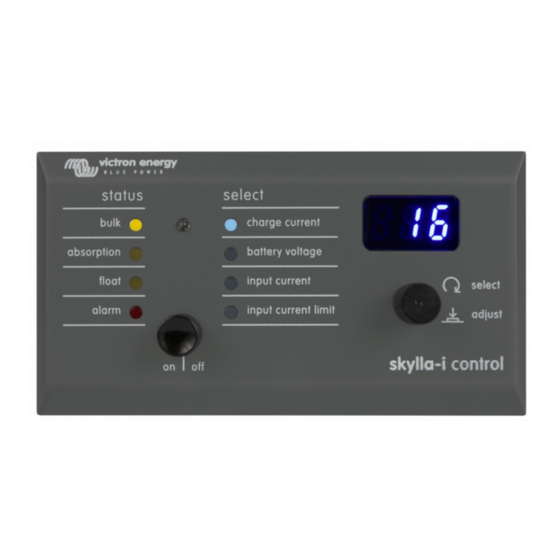

  • Seite 4 1. General The Skylla-i panel is a remote panel designed to work with all Skylla-i chargers. The Skylla-i charger uses the VE.CAN bus. Connecting the Skylla-i panel to your Skylla-i charger is a simple procedure. Connect the two devices with a regular UTP (Unshielded Twisted Pair) cable with two RJ45 connectors. Make sure that the two RJ45 bus terminators are in place at both ends.
  • Seite 5 1.1 Turning the charger on and off The Skylla-i charger is switched on and off by briefly pressing the on|off button. Note that the main power switch on the charger is dominant, once it is switched off on the charger, the panel cannot switch the charger on anymore.
  • Seite 6 1. Algemeen Het Skylla-i paneel is een afstandpaneel ontworpen om te werken met alle Skylla-i ladermodellen. De Skylla-i lader gebruikt de VE.CAN-bus. De aansluiting van het Skylla-i paneel op uw Skylla-i lader is heel eenvoudig. Verbind de twee toestellen met een gewone UTP-kabel (niet-afgeschermde kabel met gevlochten paar) met twee RJ45 aansluitingen.
  • Seite 7 1.1 De lader aan en uit zetten De Skylla-i lader kan aan en uit worden gezet door even op de aan/uit knop te drukken. Merk op dat de hoofdstroomschakelaar op de lader voorrang heeft: eenmaal uitgezet op de lader, kan het paneel de lader niet meer aan zetten.
  • Seite 8 Zie de nieuwste versie van de Skylla-i handleiding voor een lijst met storings- en waarschuwingscodes. Opmerking: De vermelde functionaliteit is beschikbaar vanaf firmware versie 2.00 in zowel de Skylla-i als ook het Skylla-i bedieningspaneel.
  • Seite 10 1. Généralités Le tableau de commande Skylla-i est un tableau de commande à distance conçu pour travailler avec tous les modèles de chargeurs Skylla-i. Le chargeur Skylla-i utilise le bus VE.CAN. Raccorder le tableau de commande Skylla-i à votre chargeur Skylla-i est une procédure très simple.
  • Seite 11 1.1 Allumer et éteindre le chargeur Le chargeur Skylla-i s'allume ou s'éteint en appuyant brièvement sur le bouton de marche/arrêt (on/off). Remarque : l'action de l'interrupteur principal du chargeur prédomine, et une fois qu'il est en position éteinte sur le chargeur, le tableau ne peut plus allumer le chargeur. 1.2 Configurer la limite de courant d'entrée du chargeur La limite de courant d'entrée peut se modifier en appuyant brièvement sur le bouton rotatif et en le relâchant.
  • Seite 12 Consultez la dernière version du manuel du Skylla-i pour connaître la liste d'erreur et les codes d'avertissement. Remarquez que la fonctionnalité mentionnée est disponible depuis le microprogramme v2.00 aussi bien pour le Skylla-i que pour le tableau de commande Skylla-i.
  • Seite 14 1. Allgemein Das Skylla-i Paneel ist ein Fernbedienpaneel, das zum Betrieb mit allen Skylla-i Ladegerät- Modellen entworfen wurde. Das Skylla-i Ladegerät nutzt den VE.CAN Bus. Das Anschließen des Skylla-i Paneels an Ihr Skylla-i Ladegerät ist recht einfach. Verbinden Sie die beiden Geräte mit einem normalen UTP (Unshielded Twisted Pair) -Kabel (Kabel mit ungeschirmten Paaren) mit zwei RJ45 Steckern.
  • Seite 15 • Input Current (Eingangsstrom) • Input Current Limit (Eingangsstrombegrenzung) Der jeweils aktive Parameter wird durch eine blaue LED im Statusbereich angezeigt. Das Display zeigt die Parameter in SI-Einheiten (Ampere oder Volt) mit einer Dezimalzahl an. Die Dezimalzahl verschwindet, wenn das Ladegerät bei oder über 100 A in Betrieb ist. Das Display zeigt den eingestellten Wert (blinkend) an, wenn die Spannung oder der Strom über das Potentiometer am Sykally-i eingestellt wird.
  • Seite 16 anzubringen. Nur bei Installationen, bei denen mehrere Skylla-i-Geräte sich im selben VE.Can-Netzwerk befinden, während sie unterschiedliche Batteriebänke laden, müssen die Einstellungen geändert werden, damit die Geräte sich nicht synchronisieren. Skylla-i- Ladegeräte und Skylla-i-Bedienpaneel erkennen sich aufgrund der Geräteinstanz. Die Standard-Geräteinstanz ist sowohl für Bedienpaneele als auch für Skylla-i-Geräte Null. Verwenden Sie zur Änderung der Geräteinstanz ein NMEA2000 Netzwerk-Tool, zum Beispiel Actisense oder Maretron.
  • Seite 18 1. General El panel Skylla-i es un panel remoto diseñado para trabajar con todos los modelos de cargador Skylla-i. El cargador Skylla-i utiliza el Bus VE.CAN. Conectar el Skylla-i a su sistema es un procedimiento sencillo. Conecte los dos dispositivos entre sí...
  • Seite 19 1.1 Encendido y apagado del cargador El cargador Skylla-i se enciende o apaga pulsando brevemente el botón "on|off". Tenga en cuenta que el interruptor principal del cargador es el que domina; si este interruptor se apaga, el cargador ya no se podrá encender desde el panel. 1.2 Ajuste del límite de corriente de entrada del cargador El límite de corriente de entrada se modifica pulsando brevemente y soltando el selector giratorio.
  • Seite 20 momentáneamente) y la instancia de dispositivo se pondrá en cero. Consulte en la última versión del manual del Skylla-i el listado de errores y códigos de aviso. Tenga en cuenta que la funcionalidad mencionada sólo está disponible en el firmware v2.00, tanto en el Skylla-i como en el panel de control Skylla-i.
  • Seite 22 Appendix A – Troubleshooting If you are unable to establish a connection to your Skylla-i charger and you are sure that the cabling is ok and VE.Can terminators are in place, first check the power-up sequence by reconnecting the panel (this should show the power-up sequence) so you can determine if the bus power is present.
  • Seite 23 Wenn Sie keine Verbindung zu Ihrem Skylla-i-Ladegerät herstellen können, jedoch sicher sind, dass die Verkabelung in Ordnung ist und die CAN-Bus-Abschlüsse angebracht sind, überprüfen Sie zunächst die Einschaltfolge. Hierzu schließen Sie das Paneel erneut an (dies zeigt die Einschaltfolge an). So lässt sich beurteilen, ob die Bus-Stromversorgung vorhanden ist. Wird die Verbindung während des Betriebs unterbrochen (z.
  • Seite 24 Appendix B – Wiring diagram RJ45 VE.Can Terminator...
  • Seite 25 Appendix C – Error codes This table lists the error code shown on the Skylla-i Control panel. Error nr. Description Action Battery voltage too high This error will reset after the battery voltage has dropped. This error can be tripped if the battery is charged by several independent chargers that have other battery voltages programmed.
  • Seite 26 Charger overheated Error will reset after charger has cooled down. If error persists, check the ambient temperature and check for obstructions near the air inlet and outlet holes of the charger cabinet. Check manual for mounting instructions with regard to cooling. Charger over-current The charge-circuit is damaged.
  • Seite 29 Distributor: Serial number: Version : Date 16 February 2016 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 Customer support desk...
