Seite 27: Allgemeine Informationen

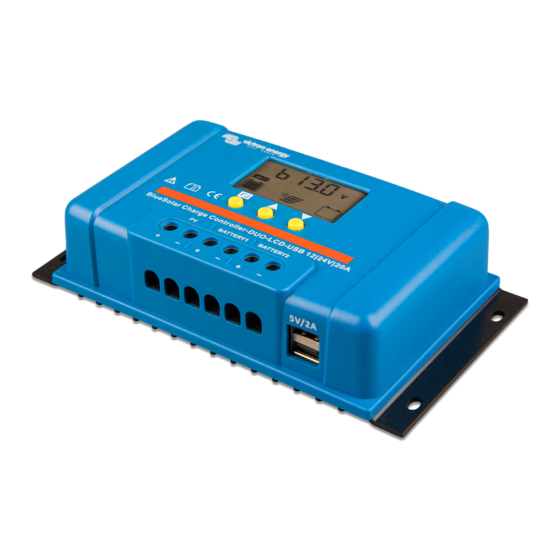

1. Allgemeine Informationen WICHTIGER HINWEIS Schließen Sie immer zuerst Batterie 1 an, damit der Controller die • Systemspannung erkennen kann. Verwenden Sie eine Solaranlage mit 12 V (36 Zellen) für ein 12 V System. • Verwenden Sie eine Solaranlage mit 24 V (72 Zellen) für ein 24V System. •... - Seite 28 Schließen Sie die Batterie 1 an - Plus und Minus. Schließen Sie die Batterie 2 an - Plus und Minus. Schließen Sie die Solaranlage an - Plus und Minus. Beim Deinstallieren umgekehrt vorgehen. Eine falsche Reihenfolge kann den BlueSolar PWM DUO 12V|24V|20A LCD-USB! 1.
- Seite 29 4. LCD-Anzeige und EINSTELLUNGEN MENÜ: Wechseln zwischen verschiedenen Anzeigen oder zum Eingeben/Verlassen der Einstellung durch langes Drücken. HOCH: im Einstellungsmodus lassen sich damit die Einstellungen ändern. RUNTER: im Einstellungsmodus lassen sich damit die Einstellungen ändern. 4.1 Überwachung und Einstellungen Die Werte zwischen [ ] sind für 24V-Batterieeinstellungen. Start-Bildschirm Nach Anschließen der Batterie wird auf dem Bildschirm das Modell des Solar-Ladegeräts und die durch das Solar-Ladegerät erkannte Systemspannung...
- Seite 30 Hauptanzeige: Spannung Batterie 1, Ladezustand der Batterie, Ladestatus. Wenn der Pfeil blinkt, befindet sich das Ladegerät im Float. Durch Pfeil von: kein Solar verfügbar. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Einstellungen in der Hauptanzeige ändern. Einstellung des Batterietyps. Drücken Sie die MENÜ...
- Seite 31 Batterie 2 Anzeige: Spannung Batterie 2, Ladezustand der Batterie, Ladestatus. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Anzeigebildschirm PV-Spannung: PV-Spannung und den Ladezustand der Batterien. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Anzeigebildschirm Ladestrom: Gesamt-PV zu den Batterien 1 & 2 Strom und den Ladezustand der Batterie.
- Seite 32 5. Alarme Bei Temperatur ≥ 85 ℃ senkt der Hohe Temperatur BlueSolar PWM DUO 12V|24V|20A LCD-USB den PV-Eingangsstrom, um die Temperatur zu senken. Es erscheint kein Alarm auf dem LCD- Bei einer Temperatur >90 ℃, der Display. BlueSolar PWM DUO 12V|24V|20A LCD-USB wird der PV-Eingangsstrom auf LCD angezeigt.
-
Seite 33: Technische Daten
6. Technische Daten 12 V|24 V|20 A BlueSolar PWM DUO 12V|24V|20A LCD-USB 12 V 24 V Batteriespannung 12/24 V automatische Wahl Ladestrom 20A gesamt Batterie 1 & 2 Lade-Modus Maximale Solaranlagen- 55 V Spannung Solarspannungsbereich 15-28 V 30-55 V Eigenverbrauch <10 mA Verpolter Anschluss der Solarmodule Schutz... -
Seite 34: Technische Zeichnung
7. Technische Zeichnung... - Seite 50 7. Mekanisk ritning...
