9.

Inbetriebnahme

Bei der Inbetriebnahme ist der Anlagentyp zu wählen.
Dazu wechselt man in die Menüebene 3.1 (s. Kap. 8.3.1)
und wählt für das Anti-Legionellensystem den Anla-
gentyp mit der entsprechenden Regelungsvariante.
Die verschiedenen Anlagentypen werden in Kap. 4 dar-
gestellt und unterscheiden sich durch die heizungsseitige
Regelvariante. Nach Auswahl des Anlagentyps erfolgt ein

9.1 Auswahl Pumpensignal

Die Pumpen der von Danfoss gelieferten Anti-Legionel-
lensysteme sind für Netzspannung 230V und den Steu-
ersignalen PWM (Pulsweitenmodulation) bzw. 0-10V
ausgeführt.
In einem Anlagentyp ist der Mischbetrieb von Pumpen
mit PWM Steuersignal und Pumpen mit 0-10V Steuer-
signal möglich. Die erforderlichen Einstellungen sind
nachfolgend beschrieben.

9.1.1 PWM-Steuersignal

Die Umwälzpumpe auf der Heizungsseite „PHZG" ver-
fügt über eine PWM-Signalcharakteristik, welche bei
Bruch des Signalkabels zur Abschaltung der Pumpe
führt. Diese Signalcharakteristik („Typ: PWM") ist unter
Menüebene 2.5 (s. Kap. 8.2.5) einstellbar.
.
ACHTUNG!
Die Netzspannung 230V liegt auch bei Unter-
brechung des Signalkabels weiterhin an der Pumpe an!

9.1.2 Inverses PWM-Steuersignal

Die Umwälzpumpen auf der Trinkwasserseite (PSL u.
PZW) verfügen über eine inverse PWM-Signalcharak-
teristik, welches bei Bruch des Signalkabels zur Volllast
der Pumpe führt. Diese Signalcharakteristik („Typ: PWM
inv") ist unter Menüebene 2.5 (s. Kap. 8.2.5) einstellbar.
Danfoss District Energy
ThermoControl - 3
Neustart des Reglers; die Standardwerte werden geladen.
Um die Pumpen ansteuern zu können, ist die Auswahl des
Pumpensignals wie nachstehend beschrieben erforderlich.

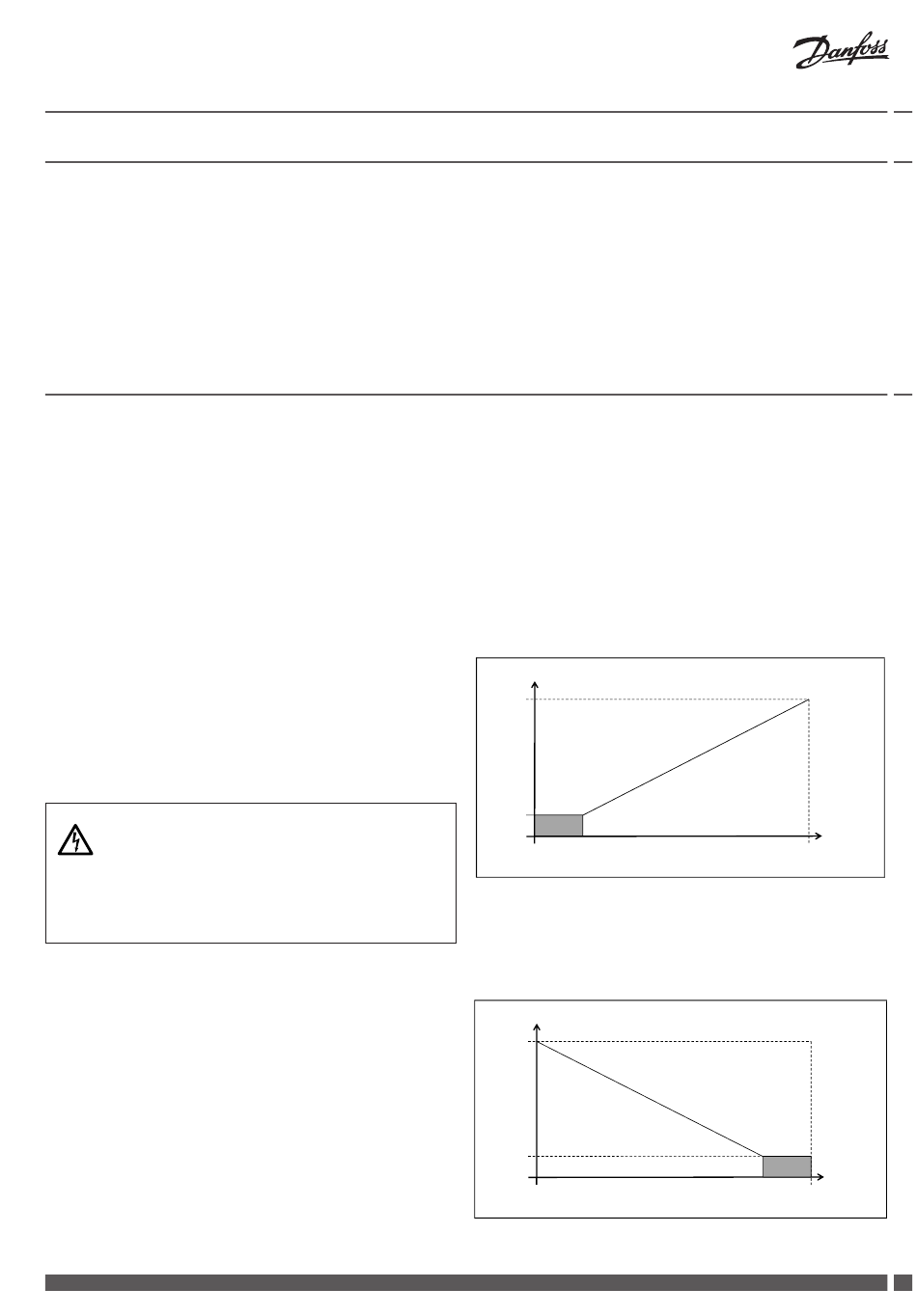

Beispiel PWM-Signal für die Umwälzpumpe Heizung:
Drehzahl
maximal
minimal
aus
0%
Bezeichnung Grundfos: PWM profile C
Bezeichnung Wilo: PWM signal logic 2
Beispiel PWM-Signal für die Umwälzpumpe
Speicherladung / Zirkulation:
Drehzahl
maximal
minimal
aus
0%
Bezeichnung Grundfos: PWM profile
Bezeichnung Wilo: PWM signal logic 1
VI.JM.D1.03
PWM
100%
Steuersignal
PWM
100%
Steuersignal
21
