2-3. Volt-/Ampere-Kennlinien
2-4. Gasanschluß
OM-188 414 Seite 6
Modell 201
Modell 241
1
ODER
2
3
Argon
CO
2
Ref. ST-148 265-B / Ref. ST-149 827-B / Ref. ST-158 697-A

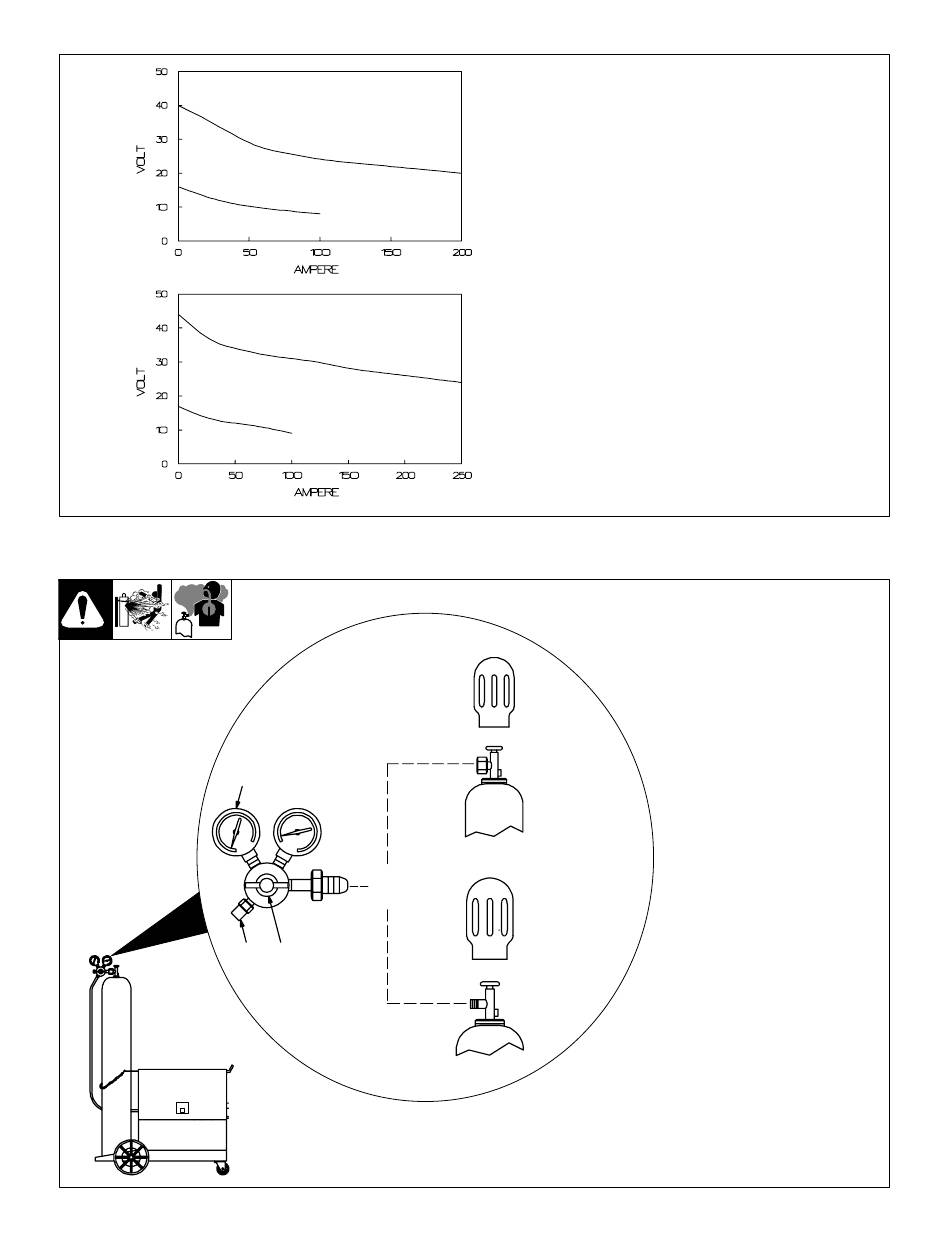

Die Volt-/Ampere-Kurven zeigen die
Minimum- und Maximumwerte der
Schweißstromquelle für Spannung und
Stromstärke.
dwg. 802004, 802003
Gasflasche am Fahrgestell, an der
Wand oder an einem anderen festen
Gegenstand anketten, so daß die
Flasche nicht umfallen und das
Ventil nicht abbrechen kann.
1
Regler-/Durchflußmanometer
So installieren, daß die Frontfläche
vertikal ist.
2
Gasschlauchanschluß
3
Durchflußregler
Die typische Durchflußgeschwin-
digkeit liegt bei 10 l/Min. Beachten
Sie die empfohlene Durchflußge-
schwindigkeit des Drahtherstellers.
Dieses Durchflußmanometer kann
auf einen Bereich zwischen 2,3 und
11,8 l/Min. eingestellt werden.
