4
Strickmaschine einstellen
Erweiterte Einstellungen

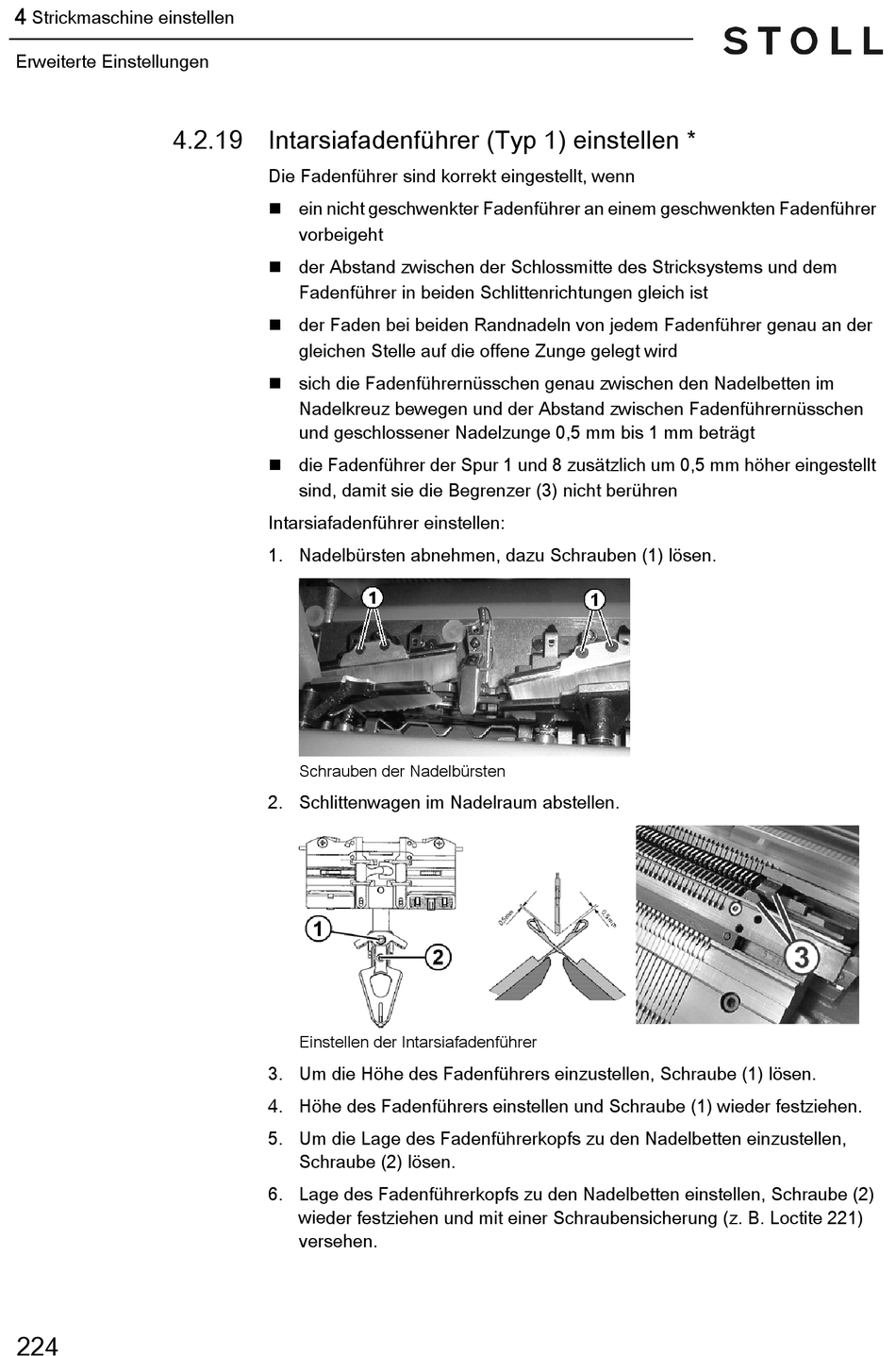

4.2.19 Intarsiafadenführer (Typ 1) einstellen *
224
Die Fadenführer sind korrekt eingestellt, wenn
 ein nicht geschwenkter Fadenführer an einem geschwenkten Fadenführer
vorbeigeht
 der Abstand zwischen der Schlossmitte des Stricksystems und dem
Fadenführer in beiden Schlittenrichtungen gleich ist
 der Faden bei beiden Randnadeln von jedem Fadenführer genau an der
gleichen Stelle auf die offene Zunge gelegt wird
 sich die Fadenführernüsschen genau zwischen den Nadelbetten im
Nadelkreuz bewegen und der Abstand zwischen Fadenführernüsschen
und geschlossener Nadelzunge 0,5 mm bis 1 mm beträgt
 die Fadenführer der Spur 1 und 8 zusätzlich um 0,5 mm höher eingestellt
sind, damit sie die Begrenzer (3) nicht berühren
Intarsiafadenführer einstellen:
1. Nadelbürsten abnehmen, dazu Schrauben (1) lösen.
Schrauben der Nadelbürsten
Schrauben der Nadelbürsten
2. Schlittenwagen im Nadelraum abstellen.
Einstellen der Intarsiafadenführer
Einstellen der Intarsiafadenführer
3. Um die Höhe des Fadenführers einzustellen, Schraube (1) lösen.
4. Höhe des Fadenführers einstellen und Schraube (1) wieder festziehen.
5. Um die Lage des Fadenführerkopfs zu den Nadelbetten einzustellen,
Schraube (2) lösen.
6. Lage des Fadenführerkopfs zu den Nadelbetten einstellen, Schraube (2)
wieder festziehen und mit einer Schraubensicherung (z. B. Loctite 221)
versehen.
