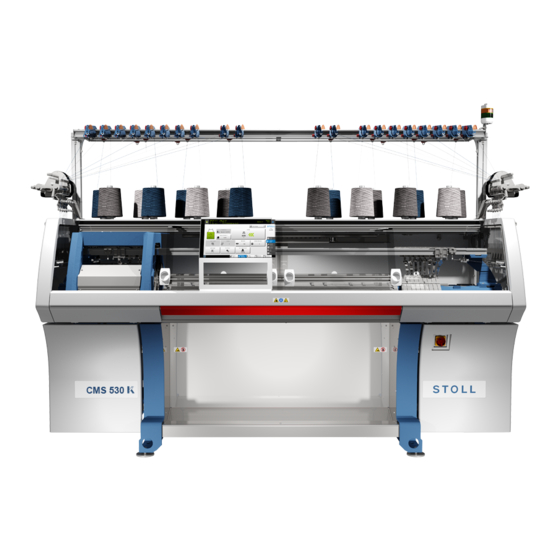

STOLL Flachstrickmaschine
CMS
Handhabung und Programmierung
Ident-Nr. 231822_06
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stoll CMS-Serie

Inhaltszusammenfassung für Stoll CMS-Serie

  • Seite 1 STOLL Flachstrickmaschine Handhabung und Programmierung Ident-Nr. 231822_06...
  • Seite 2 Datum: 08.05.2012 CMS-OKC Version: 2.2 H.Stoll GmbH&Co. KG, Reutlingen...

  • Seite 3: Inhaltsverzeichnis

    CMS – Handhabung und Programmierung CMS – Handhabung und Programmierung ....... 9 CMS Dokumente ..............11 Musterübersicht für CMS Grundkurs ......13 Bedienungs- und Signalelemente........15 Verwendete Warnhinweise ..............20 Erklärung der Piktogramme (ISO) ............22 Nadelbetten und Elemente ..........25 Gestrickabzug..............
  • Seite 4 CMS – Handhabung und Programmierung 12.4.4 Fadenführer nach Fadenbruch einfädeln ..........86 12.5 Maschine starten .................. 87 12.5.1 Funktion Sauberstricken ................. 89 Muster einrichten ............... 91 Arbeiten im Sintral-Editor ..........93 14.1 Tastenbelegung der 1. Ebene ............. 94 14.2 Tastenbelegung der 2. Ebene ............. 96 14.2.1 Fenster teilen ..................
  • Seite 5 CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 ........143 21.1 Betriebsart der Maschine und Programm ........145 21.2 Muster in Maschine laden und einrichten ........147 21.3 Versatzpositionen und Versatzbefehle ..........148 21.4 Handhabung von Versatzbefehlen an der Maschine ...... 150 21.5 Handhabung des Rapportschalters RS17 ........
  • Seite 6 CMS – Handhabung und Programmierung Muster7: Intarsia .............. 207 28.1 Muster in Maschine laden und einrichten ........208 28.2 Fadenführer tauschen ............... 210 28.3 Intarsia-Fadenführer einstellen ............214 28.4 Intarsia-Technik und Programmierung ..........217 28.5 Bremswert bei Intarsia-Fadenführer ..........222 28.6 Handhabung des Bremswerts ............
  • Seite 7 CMS – Handhabung und Programmierung Muster10: Sequenz............277 33.1 Arbeitsweise und Einsatzmöglichkeiten einer Sequenz ....278 33.2 Muster in Maschine laden und einrichten ........280 33.3 Sequenz erstellen ................281 33.3.1 Arbeiten mit Sequenznamen..............288 33.4 Sequenz speichern und laden ............290 33.5 Sequenzliste erstellen ...............
  • Seite 8 CMS – Handhabung und Programmierung Pocketkarte............... 367 36.1 Infos ....................367 36.1.1 Was ist neu? - Änderungen auf einen Blick .......... 367 36.1.1.1 Änderungen in Version 2.0 ..............367 36.1.1.2 Änderungen in Version 1.9 ..............368 36.1.1.3 Änderungen in Version 1.8 ..............368 36.1.1.4 Änderungen in Version 1.7 ..............
  • Seite 9 36.18.1 Direkte Befehle (Rapportschalter und Zähler) ........400 36.19 Zähler ....................401 36.19.1 Rechnen mit Zählern................403 36.20 Intarsia ....................404 36.20.1 Intarsiabefehle bei Mustertechnik "Stoll multi gauges" ......404 36.21 Formstricken ..................405 36.22 Direkte Befehle ................... 407 36.23 Fadenlängen-Kontrolle (YLC, ASCON, STIXX) ........
  • Seite 10 CMS – Handhabung und Programmierung VIII...

  • Seite 11: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung CMS – Handhabung und Programmierung 1 CMS – Handhabung und Programmierung Wenn nicht anders angegeben beziehen sich diese Unterlagen auf den Maschinen-Typ CMS 530 OKC. WARNUNG Gefährliche Tätigkeiten! Die Handhabung der Strickmaschine erfordert die Einhaltung von Sicherheitsmaßnahmen. Anleitung zur sicheren Bedienung der Strickma- schine unbedingt beachten.
  • Seite 12 CMS – Handhabung und Programmierung CMS – Handhabung und Programmierung...

  • Seite 13: Cms Dokumente

    CMS – Handhabung und Programmierung CMS Dokumente 2 CMS Dokumente Zur Bedienung und Wartung der CMS werden folgende Dokumente auf DVD mit der Maschine ausgeliefert:  Sicherheitsanleitung  Betriebsanleitung  Ersatzteilkatalog  Schaltplan  Pocketkarte  Broschüre "Reinigung, Wartung, Pflege" Diese Dokumente tragen zu einem sicheren und gefahrlosen Betrieb bei.
  • Seite 14 CMS – Handhabung und Programmierung CMS Dokumente...

  • Seite 15: Musterübersicht Für Cms Grundkurs

    CMS – Handhabung und Programmierung Musterübersicht für CMS Grundkurs 3 Musterübersicht für CMS Grundkurs Muster Mustername Maschine Kamm Setup Besonderheiten / Ausführungen Perlfang CMS 530 ohne Kamm Setup 2 Maschine einrichten CMS 822 CMS 530 Musterparameter ändern CMS 822 Jacquard mit CMS 530 ohne Kamm Setup 2...
  • Seite 16 CMS – Handhabung und Programmierung Musterübersicht für CMS Grundkurs...

  • Seite 17: Bedienungs- Und Signalelemente

    CMS – Handhabung und Programmierung Bedienungs- und Signalelemente 4 Bedienungs- und Signalelemente Bestandteile der Strickmaschine: Bezeichnung Erläuterung Fadenkontrolleinrichtung Überwacht den Faden. Spulentisch Auf ihm werden die Garnspulen abgestellt. Schlitten Er bewegt sich über die Nadelbetten und steuert die Arbeitspositionen der Fadenführer und der Nadeln im Nadelbett.
  • Seite 18 CMS – Handhabung und Programmierung Bedienungs- und Signalelemente Bezeichnung Erläuterung Einrückstange Sie aktiviert und stoppt den Schlittenlauf. Gestrickabzug Hauptabzug: Zieht die Maschen von den Nadeln weg nach unten in die Gestrickwanne. Hilfsabzug: Er erfasst das Gestrick unmittelbar unter den Nadelbetten. Kammabzug: Mit dem Kammabzug werden Strickteile automatisch begonnen und nach Fertigstellung...
  • Seite 19 CMS – Handhabung und Programmierung Bedienungs- und Signalelemente Einschalten der Maschine am Hauptschalter Einrücken der Maschine mit der Einrückstange Positionen der Einrückstange Schlittenwagen gestoppt reduzierte Geschwindigkeit normale Geschwindigkeit...
  • Seite 20 CMS – Handhabung und Programmierung Bedienungs- und Signalelemente Die Signalleuchte: Die Signalleuchte (1) zeigt den Betriebszustand der Strickmaschine an. Ausführung: Zweiflammige Signalleuchte (grün, gelb) Farbe Zustand grün Strickmaschine produziert. grün (blinkt) Strickmaschine ist mit Einrückstange gestoppt. gelb Strickmaschine produziert nicht, weil beim Stricken ein Fehler aufgetreten ist.
  • Seite 21 CMS – Handhabung und Programmierung Bedienungs- und Signalelemente Eingabe- und Kontrolleinheit: Element Eingabeeinheit zur Kommunikation mit der Maschinensteuerung Touchstift. Funktionen des Touch-Screen:  Anzeige der Betriebsdaten  Änderung der Maschineneinstellungen und Musterdaten  Eingabe von Befehlen  Abrufen von Hilfe-Informationen...

  • Seite 22: Verwendete Warnhinweise

    CMS – Handhabung und Programmierung Bedienungs- und Signalelemente 4.1 Verwendete Warnhinweise Warnhinweise an den Maschinen entsprechen der Norm ISO 3864-2. Geltungsbereich: alle Länder, außer USA und Kanada Ein Warnhinweis nach ISO 3864-2 kann aus folgenden Elementen bestehen: Tabelle 1: Elemente eines Warnhinweises Piktogramm Erklärung einem oder mehreren Warnzeichen...
  • Seite 23 CMS – Handhabung und Programmierung Bedienungs- und Signalelemente Tabelle 2: Liste der Warnhinweise Warnhinweis Erklärung Warnhinweis an der Rückwand ID 244 266 Warnhinweis am Friktionsfournisseur ID 244 274 Warnhinweis an der Verkleidung Steuerschrank rechts und links ID 244 265 Warnhinweis Frontabdeckung Hauptschalter ID 244 267 Warnhinweis Bodenplatte...

  • Seite 24: Erklärung Der Piktogramme (Iso)

    CMS – Handhabung und Programmierung Bedienungs- und Signalelemente 4.2 Erklärung der Piktogramme (ISO) Piktogramme an der Maschine Tabelle 3: Verwendete Piktogramme an der Strickmaschine Piktogramm Erklärung Warnzeichen Allgemeines Warnzeichen Gefährliche elektrische Spannung Quetsch- und Schergefahr Gefahr von umherfliegenden mechanischen Teilen oder Schmierstoffen Einzugsgefahr Verbotszeichen Verbot Rückwand entfernen...
  • Seite 25 CMS – Handhabung und Programmierung Bedienungs- und Signalelemente Tabelle 3: Verwendete Piktogramme an der Strickmaschine Piktogramm Erklärung Gebotszeichen Schutzbrille tragen Netzverbindung trennen Haarschutz tragen Warten bis alle LEDs am Steuerschrank aus sind...
  • Seite 26 CMS – Handhabung und Programmierung Bedienungs- und Signalelemente...

  • Seite 27: Nadelbetten Und Elemente

    CMS – Handhabung und Programmierung Nadelbetten und Elemente 5 Nadelbetten und Elemente Aufbau der Nadelbetten:  Das vordere Nadelbett ist fest mit dem Träger der Nadelbetten verschraubt.  Das hintere Nadelbett kann mit der Versatzeinrichtung zum vorderen Nadelbett seitlich versetzt werden. Elemente Elemente Niederhalteplatine...
  • Seite 28 CMS – Handhabung und Programmierung Nadelbetten und Elemente I. Nadel und Kupplungsteil wechseln: 1) Nadelschiene (1) mit Ausziehhaken (6) öffnen. 2) Nadel (2) und Kupplungsteil (3) nach oben ziehen. 3) Fuß des Kupplungsteils (4) nach unten drücken, sobald der Fuß am Niederhalteplatinenbett anstößt.
  • Seite 29 CMS – Handhabung und Programmierung Nadelbetten und Elemente II. Zwischenschieber wechseln: CMS-Maschinen mit 6’’ Schlossabstand 1) Nadel und Kupplungsteil (1) nach oben schieben. 2) Zwischenschieber (2) so weit schieben, bis unterer Fuß an Deckschiene (3) anstößt. 3) Den oberen Fuß des Zwischenschiebers aus dem Nadelbett herausziehen, dabei den unteren Fuß...
  • Seite 30 CMS – Handhabung und Programmierung Nadelbetten und Elemente CMS-Maschinen mit 5’’ Schlossabstand Zum Wechseln des Zwischenschiebers benötigen Sie eine Zange. 1) Nadel und Kupplungsteil (1) nach oben schieben. 2) Mit der Zange den unteren Fuß des Zwischenschiebers (2) nach unten aus dem Nadelbett herausziehen, dabei den oberen Fuß...
  • Seite 31 CMS – Handhabung und Programmierung Nadelbetten und Elemente III. Auswahlplatine wechseln: 1) Nadel mit dem Kupplungsteil nach oben schieben. 2) Zwischenschieber (1) so weit schieben, bis der untere Fuß am Federkeil (2) anstößt. 3) Auswahlplatine (3) nach oben schieben, bis sie an Deckschiene (4) anstößt.
  • Seite 32 CMS – Handhabung und Programmierung Nadelbetten und Elemente...

  • Seite 33: Gestrickabzug

    CMS – Handhabung und Programmierung Gestrickabzug 6 Gestrickabzug 6.1 Hauptabzug Der Hauptabzug: Kompakt - Klasse MC 502 Multi Gauge - Klasse Knit&Wear - Klasse Große Klasse Elemente Abzugswalzen Rändelschrauben Skala  Ein Motor treibt die Abzugswalzen (1) an. Diese sorgen für die Abzugsspannung und leiten das Gestrick in den Warenstauraum.
  • Seite 34 CMS – Handhabung und Programmierung Gestrickabzug Abzugsspannung Die Abzugsspannung setzt sich zusammen aus:  Vorspannung in der Schlittenumkehr (WMI)  Abzugsspannung während des Strickens (WM) Beide Abzugsangaben können Sie unabhängig voneinander einstellen. Der optimale Wert für die Abzugsspannung ist abhängig von: ...

  • Seite 35: Gestrickwickel Am Hauptabzug Entfernen

    CMS – Handhabung und Programmierung Gestrickabzug 6.1.1 Gestrickwickel am Hauptabzug entfernen 1) Mit das Fenster "Abzug" aufrufen. Taste Funktion Hauptabzug öffnen / schließen Hauptabzug vorwärts / rückwärts drehen Hilfsabzug öffnen / schließen 2) Auf die Taste "Hauptabzug" "Auf" (1) tippen. ...

  • Seite 36: Hilfsabzug

    CMS – Handhabung und Programmierung Gestrickabzug 6.2 Hilfsabzug Der Hilfsabzug: Position Element Hauptabzug Hilfsabzug  Der Hilfsabzug erfasst das Gestrick unmittelbar unter dem Nadelbett.  Abzugskraft und Abzugsgeschwindigkeit sind programmierbar.  Der Hilfsabzug unterstützt: – Maschenbildung – Anpassung des Warenabzugs an besondere Erfordernisse beim Stricken –...
  • Seite 37 CMS – Handhabung und Programmierung Gestrickabzug Anpressdruck einstellen:  Bei Maschinen mit 50 Zoll Nadelbett: Anpressdruck anhand des Rasterblech (1) einstellen  Bei Maschinen mit 72, 84, 96 Zoll Nadelbetten: Anpressdruck im Menü unter "Anpressdruck (W+P)" eingeben.

  • Seite 38: Kammabzug

    CMS – Handhabung und Programmierung Gestrickabzug 6.3 Kammabzug Der Kammabzug: Ein Strickteil kann mit Einsatz des Kammabzuges auf leeren Nadeln begonnen werden. Anschließend wird das Strickteil abgeworfen und ein neues Strickteil auf leeren Nadeln wieder begonnen. Kammhaken mit Schiebern offen / geschlossen: Bei Neubeginn eines Strickteils auf leeren Nadeln übernimmt der Kammabzug die Aufgabe des Hauptabzugs und zieht das Gestrick, bis zur Übergabe an den...
  • Seite 39 CMS – Handhabung und Programmierung Gestrickabzug Arbeitsweise des Kammabzuges:  Sintral muss eine Funktion für den Anfang mit Kamm aufrufen.  Kein Gestrick hängt in den Nadeln.  Der Kammabzug arbeitet mit den Einstellungen des Hauptabzuges.  Haupt- und Hilfsabzug sind geöffnet. 1) Strickprogramm wird gestartet.
  • Seite 40 CMS – Handhabung und Programmierung Gestrickabzug...

  • Seite 41: Sicherheitshinweise Für Die Produktion

    Gefährdung durch Faserflug, Staub und Dämpfen zu vermeiden. Landesspezifische Gesetze und Richtlinien beachten. Herstellerangaben (Sicherheitsdatenblatt) beachten. Bei weiteren Fragen setzen Sie sich mit Stoll in Verbindung. Brandgefahr durch Flusen, Flusen, Staub und sonstige Verunreinigungen je Staub und sonstige nach Verschmutzungsgrad regelmäßig aus der Verunreinigungen.
  • Seite 42 CMS – Handhabung und Programmierung Sicherheitshinweise für die Produktion...

  • Seite 43: Zusätzliche Sicherheitshinweise Für Den Betrieb Mit Geöffneten Abdeckhauben

    CMS – Handhabung und Programmierung Zusätzliche Sicherheitshinweise für den Betrieb mit geöffneten Abdeckhauben 8 Zusätzliche Sicherheitshinweise für den Betrieb mit geöffneten Abdeckhauben Bei geöffneten Abdeckhauben kann die Einrückstange nicht in ihrer obersten Stellung (Produktion) arretiert werden. Der Benutzer muss die Einrückstange in dieser Position halten, damit die Maschine mit der eingestellten Geschwindigkeit "MSECCO"...
  • Seite 44 CMS – Handhabung und Programmierung Zusätzliche Sicherheitshinweise für den Betrieb mit geöffneten Abdeckhauben...

  • Seite 45: Elemente Eines Strickprogramms

    CMS – Handhabung und Programmierung Elemente eines Strickprogramms 9 Elemente eines Strickprogramms Bestandteile eines Strickprogramms:  Sintralprogramm (*.sin)  Jacquardprogramm (*.jac)  Produktionsparameter – SETUP1 (*.set): ab Maschinengeneration ST 711 – SETUP2 (*.setx): nur für Maschinengeneration OKC (ab V 2.1.xxx) SETUP 1 SETUP 2 ...
  • Seite 46 CMS – Handhabung und Programmierung Elemente eines Strickprogramms...

  • Seite 47: Aufbau Eines Strickprogramms

    CMS – Handhabung und Programmierung Aufbau eines Strickprogramms 10 Aufbau eines Strickprogramms I. Aufbau: Programmübersicht 1 C CMS530.Perlfang-Jac E8 ... <SETUP2> 2 C #90= C Sauberstricken (#90=0..999) 3 C RS19= C ohne Gummifaden (RS19=0..1) 4 C RS1=5 C 1x1 Rapport 5 C RS2=20 C Rapport Perlfang 11 C NP1=9.0...
  • Seite 48 CMS – Handhabung und Programmierung Aufbau eines Strickprogramms II. Strickanweisungen: Sintral-Befehl Bedeutung << Schlittenrichtung nach links >> Schlittenrichtung nach rechts <> Schlittenrichtung nach beliebig S: ...-...; Strickangabe *+.ABEGHIKLMOPQTWYZ Jacquard Symbole für Einzelnadelauswahl abeghiklmopqtwxyz Nach N geschriebene Symbole werden nicht ausgewählt, aber alle anderen Symbole Beispiel: S: A - NA ;...

  • Seite 49: Vergleich Setup1 Mit Setup2

    CMS – Handhabung und Programmierung Vergleich Setup1 mit Setup2 11 Vergleich Setup1 mit Setup2 Setup1 Setup2 Warenabzugs-Funktionen 8 Funktionen 50 Warenabzugs-Funktionen (WMF) (WMF) 50 Hilfsabzugs-Funktionen (W+F) Hilfsabzug ein- und ausschalten (W+1, W+0) Registerkarte für WM% und WMK% Fadenführer-Staffelung YD Eine Staffelung (YD) 20 Staffelungen (YD, YDI1-YDI20) Fadenführer-Korrekturen...
  • Seite 50 CMS – Handhabung und Programmierung Vergleich Setup1 mit Setup2 Setup1 Setup2 Dateinamenserweiterungen für Dateien: Dateien komprimiert in einem Ordner  *.sin extrahierte Muster  *.jac *.zip:  *.set  *.sin  *.jac  *.setx...
  • Seite 51 CMS – Handhabung und Programmierung Vergleich Setup1 mit Setup2...
  • Seite 52 CMS – Handhabung und Programmierung Vergleich Setup1 mit Setup2...

  • Seite 53: Muster1: Perlfang - Maschine Einrichten

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12 Muster1: Perlfang - Maschine einrichten Mustername Perlfang Anfang  Ohne Kammfunktion Betriebsart der Maschine  Ohne Klemmen / Schneiden Musterbeschreibung Grundbindung Perlfang auf allen Nadeln...

  • Seite 54: Dateien, Bibliothek Und Ordner Einlesen

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.1 Dateien, Bibliothek und Ordner einlesen Dateien (sin, jac, set und zip), Bibliothek (Auto-Sintral) und Ordner können in die Maschine geladen werden:  Wechseldatenträger – USB-Memory-Stick – Diskettenlaufwerk – CD-Laufwerk –...

  • Seite 55: Muster Einlesen

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.1.1 Muster einlesen I. Muster in Maschine einlesen: VORSICHT Computerviren! Datenverlust oder Produktionsausfall. Durch ungeprüfte Daten können Computerviren über USB-Port oder Netzwerk auf die Maschine gelangen. Bringen Sie nur virenfreie Daten auf die Strickma- schine.
  • Seite 56 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Taste Funktion Tasten zur Direktauswahl eines vordefinierten Ordners Einlesen von Daten von einer Diskette : Diskettenlaufwerk an USB-Buchse anschließen Einlesen von Daten von einer DVD oder CD : Laufwerk an USB-Buchse anschließen Einlesen von Daten über das Netzwerk Einlesen von Daten von der Festplatte Einlesen von Daten vom USB-Memory Stick...

  • Seite 57: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 5) Taste auswählen.  Alle zu einem Muster gehörenden Programm-Elemente werden ausgewählt. Auswahl des zu ladenden Programms / Programm-Elements (Dateityp): Taste Funktion Alle zu einem Muster gehörenden Programm- Elemente einlesen / nicht einlesen : Programm-Elemente müssen gleiche Namen haben.
  • Seite 58 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 8) Auf gewünschte Taste tippen:  Muster mit Setup-Daten (Setup1 oder Setup2) laden.  Muster mit ausgewählten Setup-Daten (nur Setup2) laden. 9) Die nachfolgende Abfrage mit Taste "1" bestätigen. - oder - ...
  • Seite 59 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten II. Inhalt eines komprimierten Musters (zip-Datei) anzeigen:  Das Muster wurde auf der M1plus mit der Einstellung Setup2 erstellt und als zip-Datei gespeichert. Muster mit Setup2 können nur auf OKC-Maschinen verwendet werden.
  • Seite 60 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten III. Hilfe im Dialog Einlesen & Speichern aufrufen: Taste Funktionen Direkthilfe für die nachfolgend gedrückte Taste aufrufen 1) Taste drücken. 2) Anschließend auf die Taste klicken, für welche die Hilfe benötigt wird. ...

  • Seite 61: Pfad Eines Laufwerks / Ordners Ändern

    Standardbelegung (Pfade) der Tasten Taste Laufwerk Erläuterung USB-Memory-Stick Name:\ Netzlaufwerk Festplatte D:\Stoll\KnitLan Netzwerkordner (M1plus) 1) Die zu ändernde Taste antippen. 2) Auf die Taste tippen.  Das Eingabefenster "Neuen Ordner auswählen" erscheint. 3) Den gewünschten Ordner auswählen. 4) Eingabe mit Taste bestätigen und Fenster schließen.
  • Seite 62 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Der Pfad wird in der Zeile darunter angezeigt.

  • Seite 63: Bibliothek Einlesen

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.1.3 Bibliothek einlesen Bibliothek (Auto-Sintral) in Arbeitsspeicher einlesen: Auto-Sintral ist notwendig bei Sirix-Mustern, welche mit dem JSA-Programm erstellt worden sind. 1) Gewünschten Ordner auswählen. 2) Taste auswählen.  Im Auswahlfenster werden alle im ausgewählten Ordner liegende Programm-Elemente Sintral (sin) angezeigt.

  • Seite 64: Rapportschalter Und Stückzahl Einstellen

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.2 Rapportschalter und Stückzahl einstellen Rapportschalter  Rapportschalter dienen der Längenregulierung  Definierte Musterbereiche werden anhand von Variablen wiederholt  Die Rapportschalter sind im Sintral-Programm den Musterbereichen zugeordnet  Mögliche Rapportschalter-Variablen: –...
  • Seite 65 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Tasten Bedeutung Tabellenwerkzeuge ein- / ausschalten Gehe zu Zeile. Im Auswahlfenster die gewünschte Zeile anklicken. Der Cursor springt in die gewünschte Zeile in der Tabelle. : Bei mehr als 21 Zeilen aktiv. Zeile einfügen Selektierte Zeile löschen Werte einer selektierten Zeile kopieren...
  • Seite 66 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Tasten Bedeutung Virtuelle Tastatur zur Eingabe von Texten in der Rubrik Kommentar Nur die im Muster vorhandenen Rapportschalter werden angezeigt und können geändert werden. 2) Gegebenenfalls gewünschten Rapportschalter ändern. 3) Mit Taste den "SetupEditor"...
  • Seite 67 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 4) Auswahl mit Taste bestätigen.  Die Vorgaben für die Rapportschalter werden ins Setup2 übernommen, aber noch nicht in der Setup-Datei gespeichert. 5) Zurück zum "Hauptmenü". III. Verhalten der Rapportschalter beim Speichern eines Musters: Programm mit Setup2 erstellt: ...

  • Seite 68: Programm-Test Durchführen

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.3 Programm-Test durchführen Ein in die Maschine neu eingelesenes Muster muss auf Strickfähigkeit geprüft werden. Strickprogramm testen: 1) Mit den "Sintral Editor" aufrufen. 2) Taste drücken. 3) Programm-Test mit starten. ...
  • Seite 69 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Funktionen im Fenster TP: Taste Bezeichnung Funktion "Programmtest starten" Programmtest ab erster Zeile starten "Programmtest starten ab" Programmtest ab einer bestimmten Zeile starten "Programmtest unterbrechen" Programmtest unterbrechen und wieder fortsetzen "Programmtest beenden"...

  • Seite 70: Maschine Einfädeln

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.4 Maschine einfädeln I. Belegung und Zuordnung der Fadenführer abrufen: 1) Im Hauptmenü mit der Taste das Menü "Maschine Start" aufrufen. 2) Taste "SP ab Zeile 1" antippen. 3) Schlitten von links nach rechts in die Umkehr fahren. 4) Hauptmenü...
  • Seite 71 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Spalte Bedeutung Angabe des Fadenführers SEN 1 Angabe des SEN-Bereiches, in dem der Fadenführer arbeitet Y: =n Angabe der Garnsorte Garnsorte ein-/ ausgeschaltet Grundstellung des Fadenführers bei Nadel xx Aktuelle Position des Fadenführers bei Nadel xx Fadenführer-Korrekturwert a (links) bei selektiertem Stricken Fadenführer-Korrekturwert b (rechts) bei selektiertem Stricken K<I>a...
  • Seite 72 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten II. Garnspulen bei Verwendung von bis zu 16 Fadenführern aufstellen: Abhängig vom Maschinentyp und der Anzahl verwendeter Fadenführer werden die Garnspulen auf dem Spulentisch positioniert. 1) Garnspulen von außen zur Maschinenmitte hin positionieren. 2) Die verschiebbaren Garnleiter so positionieren, dass sich über jeder Spule ein Garnleiter befindet.
  • Seite 73 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten III. Garnspulen bei Verwendung von mehr als 16 Fadenführern aufstellen: 1) Garnspulen auf dem Spulentisch der Strickmaschine und auf dem Zusatzspulentisch von außen zur Maschinenmitte hin positionieren. Spulenanordnung bei Verwendung eines Zusatzspulentisches: 2) Die Fäden vom Zusatztisch ((1)) und ((3)) über die Garnleiter den Fadenkontrolleinrichtungen ((1)) und ((3)) zuführen.
  • Seite 74 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 4) Die Fadenführer einfädeln:  Mit der höchsten Schienennummer beginnen, von hinten nach vorne.  Faden der äußeren Fadenkontrolleinrichtung über die hintere Spur des Rollenumlenkers führen.  Faden der inneren Fadenkontrolleinrichtung über die vordere Spur des Rollenumlenkers führen.

  • Seite 75: Fadenführer Grundstellungen

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.4.1 Fadenführer Grundstellungen Standard-Fadenführerbelegungen für die verschiedenen Maschinentypen: Maschinen-Typ Kamm Garnsorte Schiene Schiene links rechts CMS 5xx Mit Kamm Bundfaden Gummifaden Kammfaden Trennfaden Ohne Kamm Bundfaden Gummifaden Kammfaden Trennfaden CMS 822 Mit Kamm Bundfaden1 Gummifaden1...

  • Seite 76: Vom Spulentisch Zum Fadenführer Einfädeln

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.4.2 Vom Spulentisch zum Fadenführer einfädeln Den Faden von der Garnspule über die Fadenkontrolleinrichtung und den seitlichen Fadenspanner dem Fadenführer zuführen. Weitere Informationen: 12.4.2.1 Fadenkontrolleinrichtung einfädeln I. Fadenkontrolleinheit (FKE): Fadenbruchkontrolle Fadenbremsteller Knotenfühler für große Knoten Leuchtdiode...
  • Seite 77 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten II. FKE einfädeln: 1) Fadenbruchkontrolle in Arbeitsposition bringen. Fadenbruchkontrolle etwas nach links ziehen, bis sie nicht mehr vom Anschlagnocken gehalten wird. 2) Jeden Faden durch eine Fadenkontrolleinrichtung fädeln, wie in der Abbildung gezeigt.
  • Seite 78 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 3) Den Faden über die Fadenkontrolleinrichtung und den seitlichen Fadenspanner dem Fadenführer zuführen. - oder -  Den Faden über die Fadenkontrolleinrichtung, den Friktionsfournisseur und den seitlichen Fadenspanner dem Fadenführer zuführen. Spule 5 Fadenumlenker Garnleiter...

  • Seite 79: Friktionsfournisseur Einfädeln

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.4.2.2 Friktionsfournisseur einfädeln 1) Faden durch die Fadenöse (1) fädeln. 2) Faden von der Friktionswalze (5) durch den Schwenkarm (4) um die Friktionswalze (3) führen. 3) Faden auf der Oberseite weiterführen und durch die Fadenöse (2) fädeln, über die Friktionswalze (5) zur Fadenöse (6) führen.

  • Seite 80: Speicherfournisseur Verwenden

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.4.2.3 Speicherfournisseur verwenden Bei empfindlichen und feinen Garnen empfiehlt sich Speicherfournisseure zu verwenden.  Speicherfournisseure sind Standard bei den Feinheiten E14 - E18  Speicherfournisseure können optional bei E3.5 - E12 und E7.2 - E9.2 verwendet werden.

  • Seite 81: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Fadenspanner einfädeln: Ausführung 1 Ausführung 2 Achten Sie beim Einfädeln darauf, dass Sie den Faden senkrecht durch die seitliche Sicherheitshaube fädeln. 1) Seitlichen Fadenspanner in die Ruheposition bringen (verankern). Dadurch ist die aktive Fadenklemme geöffnet. 2) Faden durch eine der Ösen (1) an der seitlichen Sicherheitshaube fädeln.

  • Seite 82: Seitliche Fadenspanner Einstellen

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 5) Seitlichen Fadenspanner in Arbeitsposition bringen. 6) Bei Ausführung 2: Faden in die offene Öse (4) der Permanentbremse ziehen. 12.4.2.5 Seitliche Fadenspanner einstellen I. Fadenspannung einstellen: Ausführung 1...
  • Seite 83 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Ausführung 2 1) Seitlicher Fadenspanner: Rückholkraft am Schieberegler (2) einstellen. 2) Permanentbremse (5) öffnen. 3) Fadenkontrolleinrichtung einstellen. 4) Permanentbremse (5) einstellen. 5) Seitlicher Fadenspanner: Aufholweg am Rastersegment (3) einstellen. II. Rückholkraft einstellen: 1) Seitlichen Fadenspanner (1) aus der Verankerung nehmen.

  • Seite 84: Fadenführer Einfädeln

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten IV. Aufholweg des Fadenspanners einstellen: Der Aufholweg des Fadenspanners kann von 80 bis 35 Grad eingestellt werden. Der Aufholweg wird mit den vier Raststellungen des Rastersegments (A-D) eingestellt. Position max. Winkel Funktion 80 °...
  • Seite 85 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Fadenführer einfädeln - Varianten Fäden in die jeweils nächstliegende Öse am Fadenführer einfädeln. Wenn mehrere Fadenführer einer Spur verwendet werden und die Fäden den Fadenführern von derselben Seite zugeführt werden. Wenn mehrere Spulen für einen Fadenführer verwendet werden.
  • Seite 86 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 3) Bei Maschinen mit Klemm- Schneideeinrichtung die Fadenenden in die Schneidenadeln der Klemmstellen einlegen. Element Klemmstelle mit Schneidenadel Fanghaken 4) Bei Maschinen ohne Klemm-Schneideeinrichtung die Fadenenden im Gestrick in die Nadeln einlegen. 5) Nadeln von Hand abziehen.

  • Seite 87: Fadenführer Positionieren

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.4.3 Fadenführer positionieren I. Fadenführer am Gestrickrand positionieren:  Die im Muster verwendeten Fadenführer sind eingefädelt  Ohne Klemm-Schneideeinrichtung (YG) 1) Die Fadenführer entsprechend dem Dialog "Fadenführer" am Gestrickrand positionieren. II.

  • Seite 88: Fadenführer Nach Fadenbruch Einfädeln

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.4.4 Fadenführer nach Fadenbruch einfädeln GEFAHR Gefahr durch fahrenden Schlitten Quetsch- und Schergefahr durch den Schlitten. Vor Betätigen der Einrückstange Hände von Schlitten und Nadelaustriebsbereich fernhalten. Maschine bei offenen Abdeckhauben nur mit äu- ßerster Vorsicht in Bewegung setzen.

  • Seite 89: Maschine Starten

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.5 Maschine starten Der nachfolgend beschriebene Ablauf ist nicht notwendig, wenn zuvor das Kapitel "Maschine einfädeln" durchgeführt wurde. I. Maschine mit geladenem Muster starten:  Funktionsfähiges Programm ist geladen  Die im Strickprogramm verwendeten Fadenführer sind eingefädelt und positioniert 1) Im "Hauptmenü"...
  • Seite 90 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten Schlittenwagen gestoppt reduzierte Geschwindigkeit normale Geschwindigkeit Nach dem Stricken wird der Schlittenwagen links nach der Umkehr abgestellt.

  • Seite 91: Funktion Sauberstricken

    CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten 12.5.1 Funktion Sauberstricken  Die Funktion Sauberstricken wird verwendet bei: – Programmen für Maschinen ohne Kamm – Programmen für Maschinen mit Kamm, aber ohne Kammverwendung  Die Funktion Sauberstricken kann ein- / ausgeschalten werden ...
  • Seite 92 CMS – Handhabung und Programmierung Muster1: Perlfang - Maschine einrichten...

  • Seite 93: Muster Einrichten

    CMS – Handhabung und Programmierung Muster einrichten 13 Muster einrichten Während der Produktion können Sie die Einstellungen einsehen und bei Bedarf korrigieren. I. Fenster "Muster einrichten" öffnen: 1) Im Hauptmenü die Taste antippen.  Im Fenster "Muster einrichten" werden die Einstellungen angezeigt. Anzeige von: ...
  • Seite 94 CMS – Handhabung und Programmierung Muster einrichten Statuszeile: Hier können die einzelnen Werte geändert oder das entsprechende Einstellmenü aufgerufen werden. Aktionen für Fadenführermitnehmer, Warenabzug, Kammabzug und Hilfsabzug Fenster "Maschenlänge" aufrufen Zusätzlicher Fadenführerabstand beim Formstricken II. Werte direkt ändern: 1) Das entsprechende Feld antippen. ...

  • Seite 95: Arbeiten Im Sintral-Editor

    CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor 14 Arbeiten im Sintral-Editor Im Sintral Editor können Sie bei Stillstand der Maschine Änderungen oder Ergänzungen im Strickprogramm vornehmen. Den Sintral Editor öffnen: 1) Mit den "Sintral Editor" aufrufen.  Der "Sintral Editor" mit der Tastenleiste der 1. Ebene wird angezeigt. Während die Maschine läuft, kann das Strickprogramm nur angezeigt werden.

  • Seite 96: Tastenbelegung Der 1. Ebene

    CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor 14.1 Tastenbelegung der 1. Ebene Tastenbelegung der 1. Ebene im Sintral Editor: Bezeichnung Funktion "Funktionsleiste Zur Funktionsleiste der 2. Ebene umschalten umschalten" "Maskensprung " Toolbar für Maskensprung anzeigen "Markierungs- Markierungsbeginn: Beginn einer Markierung Beginn"...
  • Seite 97 CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor Bezeichnung Funktion "Schnellsprung" Schnellsprung zur zugehörigen Marke ausführen (z.B. von FBEG auf FEND) "Tastatur" Anzeige der Tastatur ein- und ausschalten "Direkthilfe" Direkthilfe für den nachfolgend gedrückten Schalter aufrufen...

  • Seite 98: Tastenbelegung Der 2. Ebene

    CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor 14.2 Tastenbelegung der 2. Ebene Mit der Taste rufen Sie die 2. Ebene auf. Tastenbelegung der 2. Ebene des Sintral Editors: Taste Bezeichnung Funktion "Funktionsleiste Zur Funktionsleiste der 1. Ebene umschalten umschalten" "Vergrößern"...
  • Seite 99 CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor Taste Bezeichnung Funktion "Alles löschen" komplettes Muster löschen "Untermenü Untermenü zu Löschen aufklappen Löschen" "Sortieren" Markierten Bereich nach Zeilennummern aufsteigend Sortieren "Umnummerieren" Zeilennummern im markierten Bereich neu vergeben "Direkthilfe" Direkthilfe für den nachfolgend gedrückten Schalter aufrufen...

  • Seite 100: Fenster Teilen

    CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor 14.2.1 Fenster teilen Fenster horizontal oder vertikal teilen: Horizontal geteiltes Fenster: Taste Funktion Fenster teilen horizontal untere Unterteilung vergrößern obere Unterteilung vergrößern...
  • Seite 101 CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor Vertikal geteiltes Fenster: Taste Funktion Fenster teilen vertikal rechte Unterteilung vergrößern linke Unterteilung vergrößern...

  • Seite 102: Untermenü Sprung

    CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor 14.2.2 Untermenü Sprung Untermenü Sprung aufrufen:  1. Ebene des "Sintral-Editors" wird angezeigt. 1) Gegebenenfalls auf Taste drücken.  Taste wird in der Leiste angezeigt. 2) Auf die Pfeiltaste drücken.  Das Untermenü wird angezeigt. 3) Im Untermenü...

  • Seite 103: Untermenü Löschen

    CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor 14.2.3 Untermenü Löschen Untermenü Löschen aufrufen:  2. Ebene des "Sintral-Editors" wird angezeigt. 1) Gegebenenfalls auf Taste drücken.  Taste wird in der Leiste angezeigt. 2) Auf die Pfeiltaste daneben drücken.  Das Untermenü wird angezeigt. 3) Im Untermenü...

  • Seite 104: Änderungen Im Sintral

    CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor 14.3 Änderungen im Sintral Sintral editieren:  Die Maschine läuft nicht. 1) Mit Taste den "Sintral Editor" aufrufen. 2) In der Symbolleiste die Taste antippen.  Die virtuelle Tastatur wird angezeigt. 3) Änderung vornehmen. ...

  • Seite 105: Ungültige Zeichen Im Sintral

    CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor 14.4 Ungültige Zeichen im Sintral VORSICHT Ungültige Zeichen im Sintral Fehlermeldung oder Fehlverhalten auf der Strickmaschine durch ungültige Zeichen im Sintral. Mögliche Ursache: Mit einem Textverarbeitungsprogramm wurden Zeichen eingegeben, die nicht im ASCII-Zeichensatz vorhanden sind.
  • Seite 106 CMS – Handhabung und Programmierung Arbeiten im Sintral-Editor...

  • Seite 107: Muster1: Perlfang - Musterparameter Ändern

    CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 15 Muster1: Perlfang – Musterparameter ändern Mustername Perlfang Anfang  Ohne Kammfunktion Betriebsart der Maschine  Ohne Klemmen / Schneiden Musterbeschreibung Änderungen im Programm:  Fadenführerabstand zum Gestrickrand  Maschenlänge ...

  • Seite 108: Betriebsart Der Maschine Und Programm

    CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 15.1 Betriebsart der Maschine und Programm Betriebsart der Maschine:  Betriebsart ohne Kammverwendung: Das Strickprogramm (Sintral, Jacquard, Setup) ist so aufgebaut, dass am Anfang ein Trennfaden eingelegt wird. Der Trennfaden ermöglicht das Trennen der Teile nach dem Stricken oder Bügeln.
  • Seite 109 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern...
  • Seite 110 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern...
  • Seite 111 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern Programm-Element Jacquard: Perlfang 1100 153 S3 - > HHHHHHHHHHHHHHHH-**************** 1101 152 S1 - < IIIIIIIIIIIIIIII-**************** 1102 151 S3 - > HHHHHHHHHHHHHHHH-++++++++++++++++ 1103 151 S2 - > IIIIIIIIIIIIIIII-EEEEEEEEEEEEEEEE 1104 151 S1 - > HHHHHHHHHHHHHHHH-**************** 1105 149 S3 - <...
  • Seite 112 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern Anfang 1149 141 S1 - < HIHIHIHIHIHIHIHI-**************** 1150 139 S3 - > AYAYAYAYAYAYAYAY-++++++++++++++++ 1151 139 S2 - > AYAYAYAYAYAYAYAY-**************** 1152 202 S2 - < AYAYAYAYAYAYAYAY-++++++++++++++++ 1153 202 S1 - < AYAYAYAYAYAYAYAY-**************** 1154 201 S3 - >...
  • Seite 113 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern Jacquard-Zeilennummer Beschreibung Sintral-Zeilennummer Stricksystem Schlittenrichtung Patronenaufbau (PA) Trennzeichen (-) Patronenaufbau Intarsia (PAI) Musterangaben PA und PAI: Sintralangabe: PA: JA1; PAI: JA1; Aufgrund PA: JA1; PAI: JA1; und des Trennungssymbols (-) wird das PAI deckungsgleich auf das PA gelegt.

  • Seite 114: Muster Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 15.2 Muster laden und einrichten Das Muster laden und die Maschine einrichten: 1) Muster in Maschine einlesen. 2) Muster einrichten:  Fadenführer einfädeln  Fadenführer positionieren  Strickbereich kontrollieren  gegebenenfalls "Sauberstricken"...

  • Seite 115: Änderung An Der Maschine: Fadenführerabstand Und Maschenlänge

    CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 15.3 Änderung an der Maschine: Fadenführerabstand und Maschenlänge Beim Einrichten eines Strickprogramms kann es vorkommen, dass beispielsweise folgende Änderungen vorgenommen werden müssen:  Fadenführerabstand (YD)  Maschenlänge (NP) I. Fadenführerabstand ändern: Erläuterung Wertebereich Abstand der Fadenführer vom Gestrickrand...
  • Seite 116 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 1) Mit Taste den "Setup2 Editor" aufrufen. 2) Auf die Taste "Fadenführer" tippen.  Fenster "Fadenführer" mit drei Registerkarten wird angezeigt.  Registerkarte "YD / YDI": Staffelung der Fadenführer am Gestrickrand ...
  • Seite 117 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern II. Maschenlänge ändern: Erläuterung Wertebereich Korrektur für alle Abzugsteile Minimaler Wert: -2 Maximaler Wert: 2 Schrittweite: 0.05 NP1 - Abzugsteil-Position 1 bis 100 NP100 Wert Maschenlänge in NP-Werten oder mm Wert [mm] Angabe in NP-Werten Minimaler Wert:...
  • Seite 118 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 1) Mit Taste - oder -  Über Taste den "Setup2-Editor" aufrufen und auf die Taste "Maschenlänge" tippen. Resultat: Registerkarte "NP" mit allen im Muster verwendeten NP- Werten wird angezeigt. 2) Eingabefelder antippen und Werte oder Kommentar ändern.

  • Seite 119: Einstellungen An Der Maschine: Schlittengeschwindigkeit Und Warenabzug

    CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 15.4 Einstellungen an der Maschine: Schlittengeschwindigkeit und Warenabzug Beim Einrichten eines Strickprogramms kann es vorkommen, dass beispielsweise folgende Einstellungen vorgenommen werden müssen:  Schlittengeschwindigkeit (MSEC)  Warenabzug (WM / WMF) I.
  • Seite 120 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern Erläuterung Wertebereich (Meter/Sekunde) MSEC1 Geschwindigkeit bei Umhängereihen Minimaler Wert: 0.05 Maximaler Wert: 1.20 Schrittweite: 0.05 MSECI Geschwindigkeit bei Intarsia-Fadenführer Minimaler Wert: 0.05 Maximaler Wert: 1.00 Schrittweite: 0.05 MSECC Geschwindigkeit außerhalb des Nadelbetts, wenn Minimaler Wert: der Fadenführer in die Klemme gebracht oder aus 0.05...

  • Seite 121: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern II. Warenabzug einstellen: Registerkarte WMF: Die Warenabzugswerte richten sich nach:  der Strickart  dem verwendeten Garn  der Maschenlänge Erläuterung Wertebereich WMF… Warenabzugs-Funktion WMF1 bis WMF50 WM min Minimaler Warenabzugswert Minimaler Wert: 0 (bei Fully Fashion) Maximaler Wert: 31.5...
  • Seite 122 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern Erläuterung Wertebereich N max Maximale Nadelzahl Minimaler Wert: 0 (bei Fully Fashion) Maximaler Wert: Nadelzahl der CMS Schrittweite: 1 Warenabzugsimpuls Minimaler Wert: 0 Maximaler Wert: 15 Schrittweite: 1 Bremse des aktiven Abzugssystems Kein Rückdrehen: 0 (Hauptabzug oder Kammabzug) für Minimaler Wert: 9...
  • Seite 123 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern Registerkarte W+F: Erläuterung Wertebereich W+F… Hilfsabzugs-Funktion W+F1 - W+F50 W+F On Hilfsabzug einschalten. Der Hilfsabzug wird geschlossen Der Drehzahlwert W+=n ist aktiv Hilfsabzug ausschalten. Der Hilfsabzug wird geöffnet. Eingabe der Drehzahl Hilfsabzug Minimaler Wert: 1 Drehzahlwert n (1-15) Maximaler Wert: 15...

  • Seite 124: Zusätzliche Einstellung An Der Maschine: Hauptabzug, Hilfsabzug Und Kamm

    CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 15.5 Zusätzliche Einstellung an der Maschine: Hauptabzug, Hilfsabzug und Kamm Beim Einrichten eines Strickprogramms oder bei der Produktion kann es vorkommen, dass beispielsweise folgende zusätzliche Einstellungen vorgenommen werden müssen:  Verhalten des Hauptabzugs oder Hilfsabzugs ...
  • Seite 125 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern II. Überwachung des Warenabzugs einstellen Während der Produktion vergleicht die Steuerung der Strickmaschine die aktuellen Werte mit Schwellwerten. Bei Überschreiten eines Schwellwerts stoppt die Maschine und zeigt eine Fehlermeldung an. 1) Im Menü...
  • Seite 126 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern III. Kammfunktionen einstellen: Eine Unterbrechung der Produktion kann verschiedene Kammfunktionen erforderlich machen. 1) Über Symbol im Hauptmenü den Dialog "Kamm" aufrufen. 2) Gewünschte Funktion über die entsprechende Taste aktivieren.

  • Seite 127: Muster Speichern

    CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern 15.6 Muster speichern Muster von Maschine speichern: 1) Im "Hauptmenü" die Taste drücken.  Das Fenster "Einlesen & Speichern" wird angezeigt. 2) Gewünschten Ordner (Direktauswahl Ordner) auswählen. 3) Beispielsweise die Taste auswählen.
  • Seite 128 CMS – Handhabung und Programmierung Muster1: Perlfang – Musterparameter ändern speichern Sie das Muster mit ausgewählten Setup-Daten (nur Setup2). Im folgenden Fenster selektieren Sie die gewünschten Setup-Daten.

  • Seite 129: Arbeitsspeicher Der Maschine Löschen

    CMS – Handhabung und Programmierung Arbeitsspeicher der Maschine löschen 16 Arbeitsspeicher der Maschine löschen I. Gesamten Arbeitsspeicher der Maschine löschen: 1) Im "Hauptmenü" die Taste drücken.  Das Fenster "Einlesen & Speichern" wird angezeigt. 2) Taste drücken.  Die Tasten des Untermenüs erscheinen. 3) Auf Taste tippen.
  • Seite 130 CMS – Handhabung und Programmierung Arbeitsspeicher der Maschine löschen 3) Zu löschende Datei selektieren:     4) Taste drücken.  Die Tasten des Untermenüs erscheinen. 5) Auf Taste tippen.  Die ausgewählten Programm-Elemente werden aus dem Arbeitsspeicher gelöscht. 6) Zum Hauptmenü...

  • Seite 131: Verschiedene Jacquards

    CMS – Handhabung und Programmierung Verschiedene Jacquards 17 Verschiedene Jacquards Die Benennung der verschiedenen Jacquards gibt die Gestaltung der Rückseite wieder. Name Maschenverlauf Gestrickvorderseite Gestrickrückseite Jacquard Flottung Jacquard Ringel Jacquard Köper Jacquard Netz voll (alle Nadeln)
  • Seite 132 CMS – Handhabung und Programmierung Verschiedene Jacquards Name Maschenverlauf Gestrickvorderseite Gestrickrückseite Jacquard Netz 1X1 Jacquard Netz 1X2 Jacquard Netz 1X3 Jacquard Ringel Relief...
  • Seite 133 CMS – Handhabung und Programmierung Verschiedene Jacquards Name Maschenverlauf Gestrickvorderseite Gestrickrückseite Jacquard Köper Relief Jacquard Netz Relief...
  • Seite 134 CMS – Handhabung und Programmierung Verschiedene Jacquards...

  • Seite 135: Muster2: Jacquard Mit Verschiedenen Rückseiten

    CMS – Handhabung und Programmierung Muster2: Jacquard mit verschiedenen Rückseiten 18 Muster2: Jacquard mit verschiedenen Rückseiten Mustername Jacquard Mustermix Anfang  ohne Kammfunktion Betriebsart der Maschine  ohne Klemmen / Schneiden Musterbeschreibung Muster mit verschiedenen Jacquardbindungen:  2-Farb-Flottjacquard  2-Farb-Jacquard mit Ringelrückseite ...

  • Seite 136: Muster Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster2: Jacquard mit verschiedenen Rückseiten 18.1 Muster laden und einrichten Das Muster laden und die Maschine einrichten: 1) Muster in Maschine einlesen. 2) Muster einrichten:  Fadenführer einfädeln  Fadenführer positionieren  Strickbereich kontrollieren  gegebenenfalls "Sauberstricken"...

  • Seite 137: Musterangaben: Ja, Pa, Pm Und Sen

    CMS – Handhabung und Programmierung Musterangaben: JA, PA, PM und SEN 19 Musterangaben: JA, PA, PM und Musterangaben JA Angabe Definition JA n= Jacquarddefinition für die vertikale Wiederholung (n = 1-8) JA1=1140(1100-1140) Startzeile im Jacquard-Element (jac) JA1=1140(1100-1140) Wiederholung...
  • Seite 138 CMS – Handhabung und Programmierung Musterangaben: JA, PA, PM und SEN Musterangaben PA und Felder: Angabe Definition PA: JA1; Patronenaufbau ( = Musterspeicher) FA - FZ Feld A bis Feld Z und Feld 0 bis Feld 9 F0 - F9 Mit den Felddefinitionen werden horizontale Musterbereiche aus dem PA definiert.
  • Seite 139 CMS – Handhabung und Programmierung Musterangaben: JA, PA, PM und SEN Schneidenadel einfügen: Schneidenadel Beschreibung NSn, m Nicht Stricken Nadel: n und m NSn-m Nicht Stricken Nadel: n bis m NSVn Nicht Stricken Nadel: vorne n NS^n Nicht Stricken Nadel: hinten n Nicht Stricken Nadel: ausgeschaltet...

  • Seite 140: Pa / Pm Aufbau-Varianten

    CMS – Handhabung und Programmierung Musterangaben: JA, PA, PM und SEN 19.1 PA / PM Aufbau-Varianten Beispiel für die Verwendung von PA, PAI und PM bei M1 / M1plus- Programmen:  Der Jacquard wird an das Ende des vorhandenen Speichers gelegt. Die Positionierung ist abhängig von Speicherplatzgröße und Musterbreite.

  • Seite 141: Muster3: Schal Mit Vollfang

    CMS – Handhabung und Programmierung Muster3: Schal mit Vollfang 20 Muster3: Schal mit Vollfang Mustername Schal Anfang  Ohne Kammfunktion Betriebsart der Maschine  Ohne Klemmen / Schneiden Musterbeschreibung Schal mit Bindung Vollfang  2 Teile auf der Maschine (2 SEN)

  • Seite 142: Mehrteiliges Arbeiten Ohne Kammverwendung

    CMS – Handhabung und Programmierung Muster3: Schal mit Vollfang 20.1 Mehrteiliges Arbeiten ohne Kammverwendung Arbeiten mit mehreren SEN Bereichen:  Maschinen ohne Kamm oder ohne den Kamm zu verwenden Sintralbefehle Fadenführer Grundstellung: YG1: YG2: YG3: YG4: Musterfelder - oder - F1: / F2: / F3: / F4: Patrone Maschine PM: F1 xx: F1 xx: F1 xx: F1;...

  • Seite 143: Muster Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster3: Schal mit Vollfang 20.2 Muster laden und einrichten Das Muster laden und die Maschine einrichten: 1) Muster in Maschine einlesen. 2) Muster einrichten:  Fadenführer einfädeln  Fadenführer positionieren  Strickbereich kontrollieren  gegebenenfalls "Sauberstricken" durchführen oder manuell abwerfen 3) Maschine starten.
  • Seite 144 CMS – Handhabung und Programmierung Muster3: Schal mit Vollfang...

  • Seite 145: Muster4: Struktur Mit Zopf 4X4

    CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 21 Muster4: Struktur mit Zopf 4x4 Mustername Zopf_4x4  Muster 1-teilig Zopf_4x4-2-teilig  Muster 2-teilig Zopf_RS17  Muster 1-teilig mit Funktion für RS17 Anfang  Mit Kammfunktion Betriebsart der Maschine ...
  • Seite 146 CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 Gestrickdarstellung und Maschenverlauf der Zopfkreuzung 4x4< und 4x4>: Gestrickdarstellung und Maschenverlauf...

  • Seite 147: Betriebsart Der Maschine Und Programm

    CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 21.1 Betriebsart der Maschine und Programm Betriebsart der Maschine:  Betriebsart mit Kammverwendung: Das Strickprogramm (Sintral, Jacquard, Setup) ist so aufgebaut, dass am Anfang des Programms die Kammfunktion und am Gestrickende die Abwerf-Funktion aufgerufen wird.
  • Seite 148 CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 Kammfunktion im Programm-Element Sintral: 1. Leeren des Nadelbettes (Stricken ohne Fadenführer) 2. Einlegen des Kammfadens (spezieller Gummifaden) 3. Kamm fährt nach oben bis Kammfaden von den geöffneten Kammhaken erfasst wird 4.

  • Seite 149: Muster In Maschine Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 21.2 Muster in Maschine laden und einrichten Vorgehensweise:  Muster in Maschine lesen  Muster einrichten: – Fadenführer einfädeln – Fadenführer positionieren – Nadelbett kontrollieren: kein Gestrick in Nadeln – …...

  • Seite 150: Versatzpositionen Und Versatzbefehle

    CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 21.3 Versatzpositionen und Versatzbefehle Versatzpositionen: Bezeichnung Symbol Nadelbettposition Normalversatz Halbversatz Umhängeversatz Der maximale Versatzweg des hinteren Nadelbetts ausgehend von der Grundposition 0 beträgt 2 Zoll nach links und 2 Zoll nach rechts. Versatz-Funktionen: Befehl Funktion...

  • Seite 151: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 Allgemeine Versatzbefehle: Befehle Bezeichnung / Nadelbettbewegung: Werte min./max. Versatz- n = A – Z Korrektur < = nach links  VKn > m > = nach rechts  VKn < m m = 1-10 m = 0 Versatzkorrektur ist ausgeschaltet...

  • Seite 152: Handhabung Von Versatzbefehlen An Der Maschine

    CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 21.4 Handhabung von Versatzbefehlen an der Maschine Zur Verbesserung der Qualität und Laufsicherheit eines Strickprogramms (mit Versatzangaben) kann es vorkommen, dass folgende Änderungen vorgenommen werden müssen:  Versatzkorrektur  Versatzgeschwindigkeit ...
  • Seite 153 CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 4) Werte oder Kommentar eingeben:  Befehl VKn<? oder VKn>? im Sintral: – Symbol ? zu einer Richtungsangabe << oder >> ändern. – Den notwendigen VK-Wert eingeben.  Befehl VKn<0 oder VKn>0 im Sintral: –...
  • Seite 154 CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 Resultat: Durch F:VCIn; nach der Versatzposition wird eine Unterfunktion mit den entsprechenden Informationen aufgerufen. Unterfunktion mit Versatzangaben: Änderungen speichern:  Beim Arbeiten mit Setup2: – Änderungen werden im "Setup2 Editor" abgelegt und beim Speichern in der setx-Datei gespeichert.

  • Seite 155: Handhabung Des Rapportschalters Rs17

    CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 21.5 Handhabung des Rapportschalters RS17 Betriebsart mit Kammverwendung:  Kammfunktion mit Rapportschalter RS17 RS17 Funktion RS17 = 0 Kamm und Klemmen/Schneiden aktiv RS17 = 1 Kamm und Klemmen/Schneiden deaktiviert  Spezielle Abwerf-Funktion mit Befehlen zum Klemmen von Fadenführern Die Abwerf-Funktion wird nur aufgerufen, wenn...
  • Seite 156 CMS – Handhabung und Programmierung Muster4: Struktur mit Zopf 4x4 5) Mit Taste den "Setup2-Editor" öffnen. 6) Taste "Rapportschalter" antippen. 7) Für Rapportschalter RS17 den Wert 1 eingeben. 8) Eingabe mit Taste bestätigen.  Für die nachfolgenden Strickteile ist nun der Kamm und das Klemmen/ Schneiden deaktiviert.

  • Seite 157: Übersicht Der Maschinentypen Und Betriebsarten

    CMS – Handhabung und Programmierung Übersicht der Maschinentypen und Betriebsarten 22 Übersicht der Maschinentypen und Betriebsarten Bei der CMS Maschinengeneration gibt es verschiedene Maschinentypen, die in unterschiedlichen Betriebsarten arbeiten können.  Betriebsart ohne Kammverwendung: Das Strickprogramm (Sintral, Jacquard, Setup) ist so aufgebaut, dass am Anfang ein Trennfaden eingelegt wird.
  • Seite 158 CMS – Handhabung und Programmierung Übersicht der Maschinentypen und Betriebsarten Maschinentypen mit Kamm und Klemm-/Schneideeinheit: CMS 5xx Betriebsart ohne Kamm und Klemm-/Schneideeinheit 1-teilig  Maschine arbeitet nicht im Fully-Fashion Modus (Befehl PFN)  SEN und Strickteil beginnen meistens auf der ersten Nadel am linken Nadelbettrand ...
  • Seite 159 CMS – Handhabung und Programmierung Übersicht der Maschinentypen und Betriebsarten Betriebsart mit Kamm und Klemm-/Schneideeinheit 1-teilig  Maschine arbeitet im Fully-Fashion Modus (Befehl PF0)  Strickteil ist meistens in der Maschinenmitte positioniert.  SEN und F1 definiert die gesamte Nadelbettbreite ...
  • Seite 160 CMS – Handhabung und Programmierung Übersicht der Maschinentypen und Betriebsarten CMS 822 Betriebsart ohne Kamm und Klemm-/Schneideeinheit Eng gekoppelt Mehrteilig  Maschine arbeitet nicht im Fully-Fashion Modus (Befehl PFN)  Maximal 4 Strickteile (SEN1-SEN4) können positioniert werden  SEN1-4 und F1-4 definieren die jeweiligen Strickteilbreiten ...
  • Seite 161 CMS – Handhabung und Programmierung Übersicht der Maschinentypen und Betriebsarten Betriebsart mit Kamm und Klemm-/Schneideeinheit Eng gekoppelt 1-teilig  Maschine arbeitet im Fully-Fashion Modus (Befehl PF0)  Strickteil ist meistens in der Maschinenmitte positioniert.  SEN und F1 definiert die gesamte Nadelbettbreite ...
  • Seite 162 CMS – Handhabung und Programmierung Übersicht der Maschinentypen und Betriebsarten Maschinentypen ohne Kamm und Klemm-/Schneideeinheit: CMS 9xx Eng gekoppelt 1-teilig  Maschine arbeitet nicht im Fully-Fashion Modus (Befehl PFN)  SEN und Strickteil beginnen meistens auf der ersten Nadel am linken Nadelbettrand ...
  • Seite 163 CMS – Handhabung und Programmierung Übersicht der Maschinentypen und Betriebsarten CMS 9xx Weit gekoppelt (Tandem)  Maschine arbeitet nicht im Fully-Fashion Modus (Befehl PFN)  SINTRAL beinhaltet nur die Informationen für das linke Strickteil Resultat: Die Maschinensteuerung kopiert die Information des linken Strickteils für das rechte Strickteil.
  • Seite 164 CMS – Handhabung und Programmierung Übersicht der Maschinentypen und Betriebsarten...

  • Seite 165: Kopplungsweiten Der Tandem-Maschinen: Cms 9Xx Und Cms 4Xx Tc

    CMS – Handhabung und Programmierung Kopplungsweiten der Tandem-Maschinen: CMS 9xx und CMS 4xx TC 23 Kopplungsweiten der Tandem- Maschinen: CMS 9xx und CMS 4xx Betriebsarten:  Weit gekoppelt im Tandembetrieb  Eng gekoppelt als 4-systemige Maschine. Betriebsarten Enge Kopplung Weite Kopplung mit Verbindungsstange (1) Die verschiedenen Kopplungsweiten ergeben unterschiedliche Zwischenräume, um die Fadenführer für die einzelnen Gestrickteile abzustellen.
  • Seite 166 CMS – Handhabung und Programmierung Kopplungsweiten der Tandem-Maschinen: CMS 9xx und CMS 4xx TC Nadelbereich bei 96 Zoll Nadelbettbreite: Feinheit Nadelbereich 1 - 479 1 - 671 1 - 767 1 - 959 1 - 1151 1 - 1343 Kopplungsweiten und Abstände zwischen den Strickteilen: Kopplungsweite 56": Feinheit Strickbreite 40"...
  • Seite 167 CMS – Handhabung und Programmierung Kopplungsweiten der Tandem-Maschinen: CMS 9xx und CMS 4xx TC Kopplungsweite 52": Feinheit Strickbreite 44" Zwischenraum Strickbreite 44" E5 (2,5.2) 1 - 219 8" 261 - 479 E7 (3,5.2) 1 - 307 365 - 671 1 - 351 471 - 767 E10 (5.2) 1 - 439...

  • Seite 168: Schlittenwagen Weitkoppeln

    CMS – Handhabung und Programmierung Kopplungsweiten der Tandem-Maschinen: CMS 9xx und CMS 4xx TC 23.1 Schlittenwagen weitkoppeln 1) Eine Leerreihe programmieren und die Strickangabe festsetzen. - oder -  Menü "Maschine Start" aufrufen und die Taste "SPF S0" drücken. 2) Maschine mit der Einrückstange starten und wieder stoppen, wenn der Schlitten kurz nach der linken Umkehrstelle steht.
  • Seite 169 CMS – Handhabung und Programmierung Kopplungsweiten der Tandem-Maschinen: CMS 9xx und CMS 4xx TC 15) Das Menü "Service" aufrufen. 16) Das Menü "Grundeinstellungen" aufrufen. 17) Das Menü "Maschinen-Konfiguration 2" aufrufen. 18) Im Feld "Tandem mit Kamm" die Einstellung kontrollieren. "Ja": Maschine arbeitet mit dem Kammabzug "Nein": Maschine arbeitet ohne Kammabzug ...

  • Seite 170: Schlittenwagen Engkoppeln

    CMS – Handhabung und Programmierung Kopplungsweiten der Tandem-Maschinen: CMS 9xx und CMS 4xx TC 23.2 Schlittenwagen engkoppeln 1) Eine Leerreihe programmieren und die Strickangabe festsetzen. - oder -  Menü "Maschine Start" aufrufen und die Taste "SPF S0" antippen. 2) Maschine mit der Einrückstange starten und wieder stoppen, wenn der Schlitten kurz nach der linken Umkehrstelle steht.
  • Seite 171 CMS – Handhabung und Programmierung Kopplungsweiten der Tandem-Maschinen: CMS 9xx und CMS 4xx TC 14) Das Menü "Service" aufrufen. 15) Das Fenster "Referenzfahrten" aufrufen. 16) Referenzfahrt starten.  Die Referenzfahrt ist beendet. 17) Neues Strickprogramm einlesen. - oder -  Bereits eingelesenes Programm starten.
  • Seite 172 CMS – Handhabung und Programmierung Kopplungsweiten der Tandem-Maschinen: CMS 9xx und CMS 4xx TC...

  • Seite 173: Betriebsarten Und Kopplungsweiten Der Cms 822

    CMS – Handhabung und Programmierung Betriebsarten und Kopplungsweiten der CMS 822 24 Betriebsarten und Kopplungsweiten der CMS 822 Kopplung bei CMS 822 Betriebsarten Enge Kopplung Weite Kopplung mit Verbindungsstange (1) Die verschiedenen Kopplungsweiten ergeben unterschiedliche Zwischenräume, um die Fadenführer für die einzelnen Gestrickteile abzustellen.
  • Seite 174 CMS – Handhabung und Programmierung Betriebsarten und Kopplungsweiten der CMS 822 Kopplungsweiten bei CMS 822 Betriebsart: Tandem-Maschine ohne Kamm  2 Systeme arbeiten in einem SEN-Bereich. Kopplungsweite 42" Kopplungsweite 44"  Es werden 2 Strickteile nebeneinander produziert.  Das Strickprogramm wird für den linken Schlitten mit den Stricksystemen S1 und S2 erstellt.
  • Seite 175 CMS – Handhabung und Programmierung Betriebsarten und Kopplungsweiten der CMS 822 Betriebsart: Tandem-Maschine mit Kamm  2 Systeme arbeiten in einem SEN-Bereich. Kopplungsweite 42": Kopplungsweite 44":  Es werden 2 Strickteile nebeneinander produziert.  Die beiden Schlitten arbeiten wie ein Schlitten mit weitem Abstand und mit der Systemfolge: ...
  • Seite 176 CMS – Handhabung und Programmierung Betriebsarten und Kopplungsweiten der CMS 822 Besonderheit bei der Betriebsart Tandem mit Kamm (CCC): Nadelauswahl ein- oder ausschalten: 1) Taste drücken  Das Menü "Maschine Start" wird angezeigt. Nadelauswahl "Nadelauswahl" "Aus" Nadelauswahl deaktiviert "Ein" Nadelauswahl aktiviert : Nur bei Tandem-Maschinen mit weit gekoppelten Schlitten: "Schlitten links"...

  • Seite 177: Muster5: Strukturmuster Mit Applikationen

    CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 25 Muster5: Strukturmuster mit Applikationen  Betriebsart Tandem ohne Kamm Mustername Struktur+Appli-Tandem  Betriebsart Tandem mit Kamm Struktur+Appli-Tandem+Kamm Anfang Schlauch Betriebsart der Maschine CMS 530  Betriebsart mit Kamm CMS 822 ...
  • Seite 178 CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen Gestrickdarstellung und Maschenverlauf Darstellung Grundmuster Applikation Nebeneinander liegende Applikationen...

  • Seite 179: Betriebsart Der Maschine: Tandem Ohne Kamm

    CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 25.1 Betriebsart der Maschine: Tandem ohne Kamm Tandem ohne Kamm Das Strickprogramm (Sintral, Jacquard, Setup) ist wie folgt aufgebaut:  Das Strickprogramm ist für den linken Schlitten mit den Stricksystemen S1 und S2 erstellt. Die Nadelauswahl wird intern für das linke Strickteil berechnet und auf den rechten Schlitten übertragen, welcher das rechte Strickteil produziert.
  • Seite 180 CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 5) Bei "Tandem mit Kamm" für diese Betriebsart Nein einstellen.  Klemmen & Schneiden deaktiviert. 6) Mit zurück ins "Hauptmenü". 7) Referenzfahrt ausführen.  Nach der Referenzfahrt ist der Modus Tandem ohne Kamm aktiv.

  • Seite 181: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 25.2 Betriebsart der Maschine: Tandem mit Kamm Tandem mit Kamm (CCC): Das Strickprogramm (Sintral, Jacquard, Setup) ist wie folgt aufgebaut:  Die beiden Schlitten arbeiten wie ein Schlitten mit weitem Abstand und mit der Systemfolge: ...
  • Seite 182 CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 5) Bei "Tandem mit Kamm" für diese Betriebsart Ja einstellen.  Mit dieser Einstellung wird das Klemmen & Schneiden aktiviert. 6) Mit zurück ins "Hauptmenü". 7) Referenzfahrt ausführen.  Nach der Referenzfahrt ist der Modus Tandem mit Kamm aktiv.

  • Seite 183: Muster In Maschine Laden, Weit Koppeln Und Einrichten

    CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 25.3 Muster in Maschine laden, weit koppeln und einrichten Muster einrichten: 1) Muster in Maschine laden 2) Schlitten weit koppeln: 44’’ 3) Referenzfahrt durchführen 4) Einstellung im Fenster "Maschinen-Konfiguration 2" prüfen: ...

  • Seite 184: Tandem Ohne Kamm: Fadenführer Einfädeln Und Positionieren

    CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 25.4 Tandem ohne Kamm: Fadenführer einfädeln und positionieren Belegung und Zuordnung der Fadenführer abrufen: 1) Im Hauptmenü mit der Taste das Menü "Maschine Start" aufrufen. 2) Taste "SP ab Zeile 1" antippen. 3) Schlitten von links nach rechts in die Umkehr fahren.
  • Seite 185 CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 8) Fadenführer nach Vorgabe am Gestrickrand einfädeln und positionieren. Falls die Fadenführerangabe im Sintral und die tatsächlich vorhandenen Fadenführer auf der Maschine differieren, können Sie Fadenführer vom linken zum rechten Schlitten tauschen.

  • Seite 186: Vertauschen Der Fadenführer Zwischen Linkem Und Rechtem Schlitten

    CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 25.4.1 Vertauschen der Fadenführer zwischen linkem und rechtem Schlitten Falls die Fadenführerangabe im Sintral und die tatsächlich vorhandenen Fadenführer auf der Maschine differieren, können Sie Fadenführer vom linken zum rechten Schlitten tauschen. Der folgende Befehl ist nur bei Tandem-Maschinen (ohne Kamm) möglich und muss im Sintral eingetragen werden.

  • Seite 187: Zusätzliche Korrektur Der Maschenlänge Für Das Rechte Strickteil

    CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 25.4.2 Zusätzliche Korrektur der Maschenlänge für das rechte Strickteil Maschenlänge im rechten Schlitten korrigieren: Bei Verwendung unterschiedlicher Garne kann es notwendig sein, die Maschenlänge im rechten Schlitten zu ändern. 1) Mit Taste den "SETUP2 Editor"...

  • Seite 188: Ausschalten Der Nadelauswahl

    CMS – Handhabung und Programmierung Muster5: Strukturmuster mit Applikationen 25.4.3 Ausschalten der Nadelauswahl Nadelauswahl ein- und ausschalten: Die Nadelauswahl kann bei fehlerhaften Teilen in einem Schlitten entsprechend aus- oder eingeschaltet werden. 1) Im Hauptmenü mit der Taste das Menü "Maschine Start" aufrufen.

  • Seite 189: Muster6: Fully-Fashion

    CMS – Handhabung und Programmierung Muster6: Fully-Fashion 26 Muster6: Fully-Fashion Mustername Fully-Fashion Anfang  Mit Kamm und Klemmen / Schneiden Betriebsart der Maschine  Ohne Kamm und Klemmen / Schneiden  Zusätzliche Fully-Fashion Befehle Musterbeschreibung  Verwendete Zähler beim Formstricken ...

  • Seite 190: Zusätzliche Informationen Bei Fully-Fashion - Mit Kamm

    CMS – Handhabung und Programmierung Muster6: Fully-Fashion 26.1 Zusätzliche Informationen bei Fully- Fashion - mit Kamm Bei Fully-Fashion mit Kamm sind im Sintral zusätzliche Befehle notwendig:    Zähler  Fadenführer-Grundstellung  I. Fully-Fashion Befehle: Befehl Funktion Maschine arbeitet als Normalmaschine (Nadelauswahl über ganze SEN Breite) Maschine arbeitet als Fully-Fashion Maschine (Nadelauswahl innerhalb #L - #R)
  • Seite 191 CMS – Handhabung und Programmierung Muster6: Fully-Fashion II. Zähler an der Außenform: Zähler Funktion Randzähler linker Gestrickrand Randzähler rechter Gestrickrand Anfangsbreite links Anfangsbreite rechts...
  • Seite 192 CMS – Handhabung und Programmierung Muster6: Fully-Fashion III. Zähler am V-Ausschnitt: Zähler Funktion Randzähler links Mitte Randzähler rechts Mitte Anfangsbreite links Mitte Anfangsbreite rechts Mitte IV. Fadenführer-Grundstellung:  Mit Kamm: YGC: 1=A 2=B 5=E / 2=C 4=D 6=F;  Fadenführer werden in der Klemme abgestellt. V.

  • Seite 193: Zusätzliche Informationen Bei Fully-Fashion - Ohne Kamm

    CMS – Handhabung und Programmierung Muster6: Fully-Fashion 26.2 Zusätzliche Informationen bei Fully- Fashion - ohne Kamm Bei Fully-Fashion ohne Kamm sind zusätzliche Befehle und Funktionen notwendig:  Übergangsreihen  Fadenführer-Grundstellung I. Übergangsreihen: Übergangsreihen werden nur beim Stricken ohne Kamm verwendet. ...
  • Seite 194 CMS – Handhabung und Programmierung Muster6: Fully-Fashion Sintral-Funktion:...
  • Seite 195 CMS – Handhabung und Programmierung Muster6: Fully-Fashion II. Fadenführer-Grundstellung: Ohne Kamm:  YG: 2=V 4=A 8=D / 1=S 3=G 6=G 8=G; – Fadenführer ohne F werden durch S0Y am SEN abgestellt.  YG: 2=V 4=A 8=D / 1=S 3F=G 6F=G 8=G; –...

  • Seite 196: Zählerbelegung Bei Cms 822

    CMS – Handhabung und Programmierung Muster6: Fully-Fashion 26.3 Zählerbelegung bei CMS 822 I. Betriebsart: 4-systemige Maschine Die Zählerbelegung bei dieser Betriebsart ist gleich wie bei einer CMS 9xx / 4xxTC Arbeitsweise:  Arbeiten mit allen 4 Systemen in einem SEN-Bereich. ...
  • Seite 197 CMS – Handhabung und Programmierung Muster6: Fully-Fashion III. Betriebsart: Tandem-Maschine mit Kamm: Zähler Funktion # L1 Linkes Teil Zähler linker Gestrickrand # R1 Rechtes Teil Zähler linker Gestrickrand # LM1 Linkes Teil Zähler links Mitte # RM1 Linkes Teil Zähler rechts Mitte # 55 Linkes Teil Anfangsbreite links...

  • Seite 198: Minderung Und Zunahme Bei Fully Fashion

    CMS – Handhabung und Programmierung Muster6: Fully-Fashion 26.4 Minderung und Zunahme bei Fully Fashion Minderablauf bei Fully Fashion: Gestrickdarstellung linke Minderkante Gestrickdarstellung rechte Minderkante Maschenverlauf linke Minderkante Maschenverlauf rechte Minderkante...
  • Seite 199 CMS – Handhabung und Programmierung Muster6: Fully-Fashion Zunahme bei Fully Fashion: Gestrickdarstellung linke Kante Gestrickdarstellung rechte Kante Maschenverlauf linke Kante Maschenverlauf rechte Kante Änderung der Zähler #L / #LM / #RM / #R am Formrand: Abketteln bei Fully Fashion: Eine Formveränderung bei Fully Fashion-Gestricken kann auch durch Abketteln erfolgen.

  • Seite 200: Muster In Maschine Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster6: Fully-Fashion 26.5 Muster in Maschine laden und einrichten Vorgehensweise:  Muster in Maschine lesen  Muster einrichten: – Fadenführer einfädeln – Fadenführer in Klemmstelle positionieren  Maschine starten Folgende Änderungen durchführen:  Maschenlänge (NP/NPJ) ...

  • Seite 201: Npj / Flexible Stitch / Power Tension Settings

    CMS – Handhabung und Programmierung NPJ / Flexible Stitch / Power Tension Settings 27 NPJ / Flexible Stitch / Power Tension Settings Innerhalb einer Strickreihe können Sie für vorgegebene Nadelgruppen unterschiedliche Festigkeitswerte verwenden. I. Einsatzgebiete:  Muster mit unterschiedlichen Strickarten in einer Strickreihe ...
  • Seite 202 CMS – Handhabung und Programmierung NPJ / Flexible Stitch / Power Tension Settings Beispiel für Sintralangabe: NPJ1: .=11.0 A=11.0 Y=12.0; C Nadelbett vorne NPJ2: .=11.0 A=11.0 Y=12.0; C Nadelbett hinten <> S: <1-> A (J1) – Y (J2);  Festigkeitsangabe mit dem Symbol "!" –...
  • Seite 203 CMS – Handhabung und Programmierung NPJ / Flexible Stitch / Power Tension Settings Angaben im Sintral: Indirekte NPJ-Werte ändern Sie im "Setup2-Editor". NPJ-Werte können auch direkt im Sintral angegeben sein. III. Regeln für NPJ:  Abstände zwischen den Bereichen (Symbole) beachten. ...

  • Seite 204: Tabellen Zur Veränderung Der Festigkeiten

    CMS – Handhabung und Programmierung NPJ / Flexible Stitch / Power Tension Settings 27.1 Tabellen zur Veränderung der Festigkeiten Abstände und Ruhezeiten zur Veränderung der Festigkeiten mit MSEC = 1.0: Bei den Maschinentypen ST 211 - ST 811 Die Änderung der Festigkeit ist unabhängig von der Maschinengeschwindigkeit.
  • Seite 205 CMS – Handhabung und Programmierung NPJ / Flexible Stitch / Power Tension Settings X = Nadelanzahl für die Ruhezeit Power Tension Settings (PTS) in Abhängigkeit der Maschinengeschwindigkeit: Befehl Bedeutung MSECNPJ = n.nn n.nn = 0.05 - 1.20 Geschwindigkeitsangabe beim Arbeiten mit dem Befehl Ohne Angabe: MSEC = 1.0 Die Tabelle zeigt die benötigte Nadelzahl bei verschiedenen Maschinengeschwindigkeiten, um die Festigkeit um einen Wert zu ändern.

  • Seite 206: Anwendungsbereiche Von Npj / Pts

    CMS – Handhabung und Programmierung NPJ / Flexible Stitch / Power Tension Settings 27.2 Anwendungsbereiche von NPJ / PTS Unterschiedliche Strickarten in einer Strickreihe (einem Stricksystem) verwenden: Unterschiedliche Festigkeiten am linken und rechten Gestrickrand verwenden: Bei Fully-Fashion Gestricken mit unterschiedlichen Strickarten an den Rändern.
  • Seite 207 CMS – Handhabung und Programmierung NPJ / Flexible Stitch / Power Tension Settings Gleiche Symbole am Rand links und rechts: ******AAAAAAAA.....****** PANP Keine unterschiedlichen Festigkeiten am Rand links und rechts möglich. Befehl Bedeutung PANP <> Patronenaufbau zur Steuerung der Nadelsenker bei NPJ. 1.
  • Seite 208 CMS – Handhabung und Programmierung NPJ / Flexible Stitch / Power Tension Settings...

  • Seite 209: Muster7: Intarsia

    CMS – Handhabung und Programmierung Muster7: Intarsia 28 Muster7: Intarsia Mustername Intarsia Anfang  Mit Kammfunktion Betriebsart der Maschine  Mit Klemmen / Schneiden  Abwerf-Funktion am Gestrickende Musterbeschreibung Intarsia RL mit 7 Intarsiafadenführen...

  • Seite 210: Muster In Maschine Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.1 Muster in Maschine laden und einrichten Vorgehensweise:  Muster in Maschine lesen  Muster einrichten: – Fadenführer tauschen (Normal-Fadenführer gegen Intarsia- Fadenführer) – Intarsia-Fadenführer einfädeln – Intarsia-Fadenführer einstellen – Intarsia-Fadenführer positionieren  Maschine starten Folgende Änderungen durchführen: ...
  • Seite 211 CMS – Handhabung und Programmierung Muster7: Intarsia Arbeitsweise eines Intarsia-Fadenführers: 1. Ein Intarsia-Fadenführer wird vor dem Stricken aus geschwenktem Zustand gerade gestellt. 2. Stricken des Fadenführers in seinem Farbfeld. 3. Am Ende des Farbfeldes wird die Bremse ausgelöst und der Fadenführer gestoppt.

  • Seite 212: Fadenführer Tauschen

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.2 Fadenführer tauschen Für Intarsia-Muster verwenden Sie am besten Intarsia- Fadenführer. I. Fadenführer auf der Maschine wechseln: 1) Schlittenwagen in der linken Umkehrposition abstellen. 2) Schrauben (3) des Fadenführerbegrenzers lösen. 3) Fadenführerbegrenzer abnehmen. Fadenführer-Begrenzer können an jeder Stelle abgenommen oder aufgesetzt werden.
  • Seite 213 CMS – Handhabung und Programmierung Muster7: Intarsia 6) Fadenführer-Begrenzer mit den Aushebearmen nach außen auf die Schienen setzen. 7) Fadenführer-Begrenzer gestaffelt positionieren und fixieren. II. Möglichkeiten der Fadenführerschienen-Bestückung: Normal-Fadenführer Typ1 und Intarsia-Fadenführer Typ 2 können nicht auf derselben Fadenführerschiene verwendet werden.
  • Seite 214 CMS – Handhabung und Programmierung Muster7: Intarsia Zulässige Kombinationsmöglichkeit Normal- Intarsia- Fadenführer Fadenführer Typ 2 Typ 1 Fadenführerschienen Belegung beachten bei Kombination von Normal-Fadenführern Typ 1 und Intarsia-Fadenführern: Tipp: Fadenführerschienen von innen nach außen bestücken. Vorteil: Bei Belegung von innen nach außen muss bei der Verwendung von Intarsia- und Normal-Fadenführer keine Spur frei bleiben.
  • Seite 215 CMS – Handhabung und Programmierung Muster7: Intarsia III. Normal-Fadenführer-Typ 2 und Intarsia-Fadenführer Typ 2 verwenden: Normal-Fadenführer Typ 2 und Intarsia-Fadenführer können auf derselben Fadenführerschiene verwendet werden. Fadenführer-Begrenzer mit den Aushebearmen nach außen auf die Schienen setzen. Vorteil:  Fadenführer-Schienen können beliebig bestückt werden. ...

  • Seite 216: Intarsia-Fadenführer Einstellen

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.3 Intarsia-Fadenführer einstellen I. Führung der Fadenführer einstellen: 1) Um zu prüfen, ob sich der Fadenführer von der Fadenführerschiene abheben lässt, linke und rechte Seite des Fadenführergehäuses in beide Hände nehmen und Fadenführergehäuse nach oben und unten bewegen.
  • Seite 217 CMS – Handhabung und Programmierung Muster7: Intarsia Intarsia-Fadenführer Typ 1 einstellen: 1) Schlittenwagen im Nadelraum abstellen. 2) Schraube (1) lösen, um die Höhe des Fadenführers einzustellen. 3) Höhe des Fadenführers einstellen und Schraube (1) wieder festziehen. 4) Schraube (2) lösen, um die Lage des Fadenführerkopfs zu den Nadelbetten einzustellen.
  • Seite 218 CMS – Handhabung und Programmierung Muster7: Intarsia III. Intarsia-Fadenführer im Bereich des Schlittenwagens verschieben: Intarsia-Fadenführer, die im Bereich des Schlittens stehen, können von Hand nicht verschoben werden. Verschiebevorrichtung verwenden. 1) Mit der Verschiebevorrichtung die Ausheber nach innen drücken und Fadenführer aus dem Bereich des Schlittenwagens schieben. IV.

  • Seite 219: Intarsia-Technik Und Programmierung

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.4 Intarsia-Technik und Programmierung I. Strickablauf bei Intarsia: Allgemeine Darstellung: Maschenverlauf:  Einstricken / Ausstricken der Fadenführer mit Bindung Fang / Flottung  Bindung am Farbfeldrand mit Fang Gestrickvorderseite: Gestrickrückseite:...
  • Seite 220 CMS – Handhabung und Programmierung Muster7: Intarsia II. Abstand der Fadenführer bei Doppelbelegung der Fadenführerschienen: Normalfadenführer Intarsia-Fadenführer Typ 2 Intarsia-Fadenführer Typ 1 (Neuer Intarsia-Fadenführer) (Bisheriger Intarsia-Fadenführer) III. Abstände von Intarsia-Fadenführern bei Doppelbelegung: Die Abstände sind abhängig von:  von der Intarsia-Bindung der Farbfelder. ...

  • Seite 221: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung Muster7: Intarsia Abstand (x) in Zoll Intarsia Fadenführer Intarsia-Fadenführer arbeiten in Typ 2 entgegengesetzter Intarsia-Fadenführer Schlittenrichtung Typ 1 Intarsia-Fadenführer Typ 1 (CMS 520 C) Intarsia-Fadenführer Typ 1 (CMS 830 C) Abstand von zwei Intarsia-Fadenführer Farben, die im Typ 2 gleichen System Intarsia-Fadenführer...
  • Seite 222 CMS – Handhabung und Programmierung Muster7: Intarsia V. Begriffe bei Intarsia: Bei Breitenänderung des Farbfeldes (Motiv) ist es notwendig den Fadenführer für die nachfolgende Strickreihe zu platzieren. Möglichkeiten zum Positionieren der Fadenführer:  Zuführen Resultat: Das Motiv bleibt in der Form erhalten. ...
  • Seite 223 CMS – Handhabung und Programmierung Muster7: Intarsia VI. Programmierung im Sintral: Angaben im Sintral:  Fadenführergrundstellung YGC  JA1 / PA / PAI / PM  Fadenführerdefinition für Intarsia-Fadenführer Sintral zum Intarsia-Strickablauf:  Definition der Intarsia-Fadenführer für das Schwenken  Definition des Farbfeldes für einen Fadenführer...

  • Seite 224: Bremswert Bei Intarsia-Fadenführer

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.5 Bremswert bei Intarsia-Fadenführer Das Ändern des Bremswertes dient dazu mechanische Abweichungen der Fadenführer an der Maschine auszugleichen. Befehl Funktion Wertebereich Y-1A:Bn-m; Bremswert für Fadenführer alt: 0 ..9.. 15 neu: -9 ..0.. 9 n = Wert für den linken Rand m = Wert für den rechten V_OKC_002.002.000_STOLL)
  • Seite 225 CMS – Handhabung und Programmierung Muster7: Intarsia Resultat:  Fadenführer am linken Rand steht links von der Nadelmitte  Fadenführer am rechten Rand steht rechts von der Nadelmitte Beim Laden eines neuen Musters werden mit dem Befehl EALL die bestehenden Bremswerte nicht gelöscht. Deshalb nach dem Laden die Bremswerte immer kontrollieren oder auf den Standardwert setzen.

  • Seite 226: Handhabung Des Bremswerts

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.6 Handhabung des Bremswerts Die Intarsia-Fadenführer zuerst mechanisch korrekt auf der Maschine justieren. Bremswerte ermitteln:  Fadenführer sind mechanisch korrekt justiert. 1) Programm starten. 2) Stricken, bis die Intarsia-Fadenführer benützt werden. 3) Position prüfen. 4) Hauptmenü...
  • Seite 227 CMS – Handhabung und Programmierung Muster7: Intarsia  Das Eingabefenster wird angezeigt. Bei Bedarf durch antippen der Taste das Eingabefenster öffnen. 7) Für jeden Fadenführer die Abstellposition bei der Strickrichtung nach links und nach rechts kontrollieren.
  • Seite 228 CMS – Handhabung und Programmierung Muster7: Intarsia 8) Werte eingeben und bestätigen. Korrekturwerte „Ba“ für linke- und „Bb“ für rechte Abstellposition. Position Situation Fadenführer links am Farbfeld unkorrigiert Fadenführer links am Farbfeld korrigiert Fadenführer rechts am Farbfeld korrigiert Die Änderungen in der Tabelle für Bremswerte werden mit EALL / EAY nicht zurückgesetzt.

  • Seite 229: Handhabung Des Justageprogramms

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.7 Handhabung des Justageprogramms Zur Ermittlung der Bremswerte kann ein Justageprogramm verwendet werden. Das Justageprogramm Ein Justageprogramm ist dem Intarsia Strickprogramm eingefügter Ablauf, welcher vor Strickteilbeginn alle Fadenführer verwendet. Die Fadenführer arbeiten auf gleichbleibender Nadel, so dass ein senkrechter Farbstreifen entsteht.
  • Seite 230 CMS – Handhabung und Programmierung Muster7: Intarsia II. Justageprogramm Teil 2: Werden bei einem Strickprogramm mehr als 16 Fadenführer verwendet, so ist ein weiterer Ablauf (Teil 2) für bisher nicht überprüfte Fadenführer notwendig. 1) Mit der Taste den zweiten Teil des Justageprogramms aktivieren.
  • Seite 231 CMS – Handhabung und Programmierung Muster7: Intarsia III. Bremswerte zurücksetzen: 1) Einzelne Bremswerte können manuell durch Eingabe auf “0“ zurückgesetzt werden. 2) Alle Bremswerte können durch umschalten mit und Taste zurückgesetzt werden.

  • Seite 232: Automatische Fadenführerstaffelung

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.8 Automatische Fadenführerstaffelung Möglichkeiten der Positionierung von Fadenführer:  Am Gestrickrand werden die Fadenführer laut YD gestaffelt abgestellt  Staffelung der Fadenführer innerhalb des Gestrickes erfolgt automatisch (Auto-Staffelung) Beispiel: – Fadenführer folgt der Selektion –...

  • Seite 233: Fadenführerkorrektur

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.9 Fadenführerkorrektur Nach korrekter mechanischer Positionierung der Fadenführer mit Hilfe des Bremswertes können Fadenführerkorrekturen zur mustertechnischen Positionierung verwendet werden. Befehl Bedeutung Wertebereich Tabelle mit direkten Fadenführerkorrekturen für die verwendeten Fadenführern : Tabelle YC wird immer angezeigt YCI n Weitere Tabellen mit indirekten Fadenführerkorrekturen für n = 1 -19...

  • Seite 234: Handhabung Der Fadenführerkorrekturen

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.10 Handhabung der Fadenführerkorrekturen Fadenführerkorrekturen eingeben und ändern: 1) Mit Taste den Dialog des "SETUP2 Editors" aufrufen. 2) Im Dialog auf die Taste "Fadenführer" tippen.  Dialog mit drei Registerkarten wird angezeigt. 3) Registerkarte YC / YCI öffnen. ...
  • Seite 235 CMS – Handhabung und Programmierung Muster7: Intarsia 4) Änderungen in der Tabelle YC vornehmen. Spalte Bedeutung YC / YCI Direkte und indirekte Tabellen für Fadenführerkorrektur Anzeige der im Muster verwendeten Fadenführer Ka / Kb Korrektur links (a) / rechts (b) für alle Fadenführer ...

  • Seite 236: Fadenführerkorrekturen Bei Tandem-Maschinen

    CMS – Handhabung und Programmierung Muster7: Intarsia 28.11 Fadenführerkorrekturen bei Tandem- Maschinen I. Fadenführerkorrektur für den rechten Schlitten:  CMS 933  CMS 822: Tandem-Modus ohne Kamm Mögliche Gründe für eine Korrektur:  unterschiedliche Abnutzung der Fadenführer, welche im linken und rechten Schlitten verwendet werden ...
  • Seite 237 CMS – Handhabung und Programmierung Muster7: Intarsia II. Fadenführerkorrektur eingeben: 1) Mit Taste den Dialog des "SETUP2 Editors" aufrufen. 2) Im Dialog auf die Taste "Fadenführer" tippen.  Dialog mit drei Registerkarten wird angezeigt. 3) Registerkarte Y:Oa-b öffnen.  Es werden keine Offset-Werte angezeigt. 4) Mit Taste die Tabellenwerkzeuge einschalten.
  • Seite 238 CMS – Handhabung und Programmierung Muster7: Intarsia...

  • Seite 239: Muster8: Split-Muster

    CMS – Handhabung und Programmierung Muster8: Split-Muster 29 Muster8: Split-Muster Mustername Split Anfang  Mit Kammfunktion Betriebsart der Maschine  Mit Klemmen / Schneiden  Split- und Petinet Struktur Musterbeschreibung  Muster mit Verlängerungsrapporten...

  • Seite 240: Strickaustriebsteil Für Splitten Einbauen

    CMS – Handhabung und Programmierung Muster8: Split-Muster 29.1 Strickaustriebsteil für Splitten einbauen Strickaustriebsteil austauschen: Bei Auslieferung der Strickmaschine sind die Strickaustriebsteile für Umhängen (2) eingebaut. Damit Splittechnik gearbeitet werden kann, müssen Splitteile (3) in die Maschine eingesetzt werden. 1) Teil (2) gegen Teil (3) tauschen. Dazu sind die Schlittenteile abzunehmen.

  • Seite 241: Muster In Maschine Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster8: Split-Muster 29.2 Muster in Maschine laden und einrichten Vorgehensweise:  Splitteile einbauen  Muster in Maschine laden  Muster einrichten: – Fadenführer einfädeln – Fadenführer in Klemmstelle positionieren  Maschine starten Folgende Änderungen durchführen: ...

  • Seite 242: Split-Muster Mit Verlängerungsrapporten

    CMS – Handhabung und Programmierung Muster8: Split-Muster 29.3 Split-Muster mit Verlängerungsrapporten Strickablauf für Split: Nadelaustrieb: Nadel in Umhängeposition Fadeneinlage: Nadelabzug Splitmasche hinten, neue Masche vorne...
  • Seite 243 CMS – Handhabung und Programmierung Muster8: Split-Muster Gestrickdarstellung Vorderseite Rückseite Strickangaben für Split Split von vorne nach hinten Split von hinten nach vorne Split von vorne nach hinten und von hinten nach vorne Sintral mit Splitangabe:...
  • Seite 244 CMS – Handhabung und Programmierung Muster8: Split-Muster Maschenverlauf und Jacquard: Maschenverlauf Einstellungen der Rapportschalter zur Längenregulierung:...
  • Seite 245 CMS – Handhabung und Programmierung Muster8: Split-Muster Sintral: Rapport und Schalter zur Längenregulierung Sintral Funktion: Musterrapport Sintral Funktion: Verlängerung...
  • Seite 246 CMS – Handhabung und Programmierung Muster8: Split-Muster...

  • Seite 247: Muster9: Plattieren

    CMS – Handhabung und Programmierung Muster9: Plattieren 30 Muster9: Plattieren Mustername Plattieren Anfang 1x1 mit Doubling  Mit Kammfunktion Betriebsart der Maschine  Mit Klemmen / Schneiden Stricktechnik Struktur  Anfang mit Elastan plattiert Musterbeschreibung (Gummiplattieren)  Grundmuster mit Farbe plattiert (Farbplattieren)

  • Seite 248: Verschiedene Möglichkeiten Zu Plattieren

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.1 Verschiedene Möglichkeiten zu Plattieren Beim Plattieren wird aus zwei verschiedenen Garnen, die nacheinander in die Nadel eingelegt werden, eine Masche gebildet. Rechte und linke Maschen unterscheiden sich durch die aufliegende Grundfarbe oder Plattierfarbe.

  • Seite 249: Maschinentyp Und Betriebssystem

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.1.1 Maschinentyp und Betriebssystem I. Maschinentyp abhängige Möglichkeiten zu Plattieren. Doppelösen Verwendung Besonderheit Plattierfadenführer Maschinentyp ST 211 bis OKC Einfädeln bei Farbplattieren: Der Plattierfaden wird durch die Zentralöse und der Grundfaden durch das Langloch geführt. Zwei spezielle Verwendung Besonderheit...
  • Seite 250 CMS – Handhabung und Programmierung Muster9: Plattieren Einstellbarer Verwendung Besonderheit Fadenführerschlitten Maschinentyp Einfädeln bei Farbplattieren: Der Plattierfaden wird im Fadenführer mit der kürzeren Eingriffsweite und der Grundfaden durch den Fadenführer mit der größeren Eingriffsweite geführt. Normal Fadenführer Typ Eingriffsweiten Besonderheiten und Verwendung 43 mm CMS 933, CMS 822, CMS 530, CMS 520 ...

  • Seite 251: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung Muster9: Plattieren II. Plattieren mit Maschinen vor Betriebssystem V1.5. Bei einem Betriebssystem vor V1.5 kann der Befehl Ua/b nicht verwendet werden. Der Befehl Ua/b kann erst ab Betriebssystem V1.5 verwendet werden. Deshalb muss bei Verwendung der Fadenklemm- und Schneideinrichtung und einem Betriebssystem vor V1.5 die Abstellposition des Fadenführers korrigiert werden, da die Eingriffsweite vom Standardmaß...
  • Seite 252 CMS – Handhabung und Programmierung Muster9: Plattieren III. Plattieren und Verwendung von Intarsia- Fadenführern Plattieren und die Verwendung von Intarsia-Fadenführer kann nur mit Normal-Fadenführer Typ 2 durchgeführt werden. Kombination der Fadenführer bei Plattieren Normal- Intarsia- Fadenführer Fadenführer Typ 2 Typ 1 ...

  • Seite 253: Eingriffsweite Und Schienenbelegung

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.1.2 Eingriffsweite und Schienenbelegung I. Unterschiedliche Eingriffsweite der Fadenführerschlitten Unterschiedliche Eingriffsweiten Die unterschiedlichen Eingriffsweiten der Fadenführerschlitten sind im MC-Programm durch den Wert Ua/b festgelegt. Dadurch kann die richtige Abstellposition von der Maschine berechnet werden. Soll ein Fadenführertyp mit anderer Eingriffsweite verwendet werden, so ist dies im MC-Programm zu berücksichtigen.

  • Seite 254: Muster In Maschine Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.2 Muster in Maschine laden und einrichten Vorgehensweise:  Muster in Maschine laden  Fadenführer einfädeln  Maschine starten I. Plattier- Fadenführer einfädeln, abhängig von Technik und Typ: Plattiertechnik Verwendeter Plattierfaden einfädeln Grundfaden einfädeln Plattierfadenführer-Typ Farb-Plattieren Doppelöse...

  • Seite 255: Sintral-Befehle Für Plattier-Fadenführer

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.3 Sintral-Befehle für Plattier- Fadenführer Sintral-Befehle für die verschiedenen Fadenführer: Für unterschiedliche Fadenführertypen werden im MC-Programm die entsprechenden Bezeichnungen verwendet: Befehl Erläuterung Y-5A:PA; Doppelbügel-Fadenführer Y-5A:P; Doppelösen-Fadenführer Y-5A:Un-m Fadenführer mit variabler Eingriffsweite (n = Eingriffswert links, m = Eingriffswert rechts Sintral-Definition für Doppelbügel Fadenführer: Um den Doppelbügel Fadenführer korrekt zu positionieren ist folgender Befehl notwendig:...
  • Seite 256 CMS – Handhabung und Programmierung Muster9: Plattieren Sintral für zwei Fadenführer mit unterschiedlicher Eingriffsweite: Doppelangabe für Fadenführer im Sintral:...

  • Seite 257: Einstellungen Bei Der Produktion

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.4 Einstellungen bei der Produktion I. Einflüsse auf die Plattierqualität:  Einstellung der Plattierfadenführer (zwei Fadenführer): – Die beiden Fadenführer müssen exakt in der Mitte des Nadelkreuzes stehen. – Die Öse für den nachlaufenden Faden etwa 0,5 mm höher einstellen.

  • Seite 258: Plattierkit

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.5 Plattierkit Für optimales Plattieren, insbesondere für Elastanplattieren (Gummiplattieren), verwenden Sie das Plattierkit. Dieses beinhaltet folgende Bauteile:  Waagrecht liegende Spulenhalter  Doppelbügel-Fadenführer...

  • Seite 259: Plattierkit Montieren

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.5.1 Plattierkit montieren Spulenhalter am linken und rechten Träger der Fadenkontrolleinrichtung montieren. In jede Sicherheitshaube zwei zusätzliche Fadenösen einsetzen.

  • Seite 260: Plattierkit Einfädeln

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.5.2 Plattierkit einfädeln Beim Einfädeln darauf achten, dass der Faden senkrecht nach unten in die zusätzlichen Fadenösen eingefädelt wird. Den Faden in die Fadenführer 4 / 5 oder 3 / 6 einfädeln.

  • Seite 261: Doppelbügel-Fadenführer

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.5.3 Doppelbügel-Fadenführer Mit dem Doppelbügel-Fadenführer können Farb- und Qualitätsplattierungen (Elastan) durchgeführt werden. Verwendungsmöglichkeiten des Doppelbügel-Fadenführer Nur verwenden bei Feinheit E 5 bis E 18: OKC (Baumuster 002) CMS 822 (Baumuster 003) CMS 420 E (Typ 579, Baumuster 000) Erforderliches V_OKC_001.006.000_STOLL (oder höher) Betriebssystem...
  • Seite 262 CMS – Handhabung und Programmierung Muster9: Plattieren Bei älteren OKC-Maschinen (Baumuster 000 und 001) kann der Fadenführer ebenfalls verwendet werden: Erforderliches V_OKC_001.005.000_STOLL (oder höher) Betriebssystem Klemmen und Schneiden des Doppelbügel-Fadenführers Beim 16-fachen Klemm-Schneiden, muss jede zweite Klemm- Schneidstelle ausgeschaltet werden, damit beide Fäden sicher geklemmt und geschnitten werden können.

  • Seite 263: Doppelbügel-Fadenführer Einstellen

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.5.4 Doppelbügel-Fadenführer einstellen Zentralbügel (feststehend) Plattierfaden Schleppbügel (beweglich, dem Zentralbügel Grundfaden nachlaufend) Zentralbügel (1) - Höhe 1) Schraube (3) lösen (um 90 Grad drehen). einstellen: 2) Zentralbügel gleich wie einen Normalfadenführer einstellen. 3) Schraube wieder festziehen. Schleppbügel (2) - Höhe 1) Beide Schrauben (4) lösen (um 90 Grad drehen).

  • Seite 264: Doppelbügel-Fadenführer Einfädeln

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.5.5 Doppelbügel-Fadenführer einfädeln Der Schlepp- und Zentralbügel des Doppelbügel-Fadenführers kann wahlweise von links und rechts oder gleiche Seite eingefädelt werden. Einfädelmöglichkeiten:...

  • Seite 265: Einstellbarer Plattierfadenführer-Schlitten

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.6 Einstellbarer Plattierfadenführer- Schlitten Für das Plattieren mit Normal-Fadenführern werden zwei Fadenführer benötigt, welche sich durch die Eingriffsweite (1) am Fadenführer-Schlitten unterscheiden. Am Plattierfadenführer-Schlitten ist die Eingriffsweite individuell einstellbar (23-46 mm). Kombinationsmöglichkeiten der beiden Fadenführer: ...

  • Seite 266: Einstellen

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.6.1 Einstellen Eingriffsweite einstellen: 1) Beide Schrauben (1) lösen. 2) Einsatz (2) in die gewünschte Position schieben. Eine Skala erleichtert das Einstellen. 3) Beide Schrauben (1) wieder festziehen. 4) Einstellvorgang für die andere Seite wiederholen. Die gesamte Eingriffsweite setzt sich zusammen aus dem Wert für die linke (Ua) und rechte Seite (Ub).

  • Seite 267: Eingriffswerte Und Kuliertiefe

    CMS – Handhabung und Programmierung Muster9: Plattieren 30.7 Eingriffswerte und Kuliertiefe Unterschiedliche Eingriffsweite der Fadenführerschlitten: Eingriffsweite Normalfadenführer Eingriffsweiten der Plattierfadenführer Die unterschiedlichen Eingriffsweiten der Fadenführer-schlitten sind durch den Wert Ua/b festgelegt. Somit kann die richtige Abstellposition von der Maschine berechnet werden.
  • Seite 268 CMS – Handhabung und Programmierung Muster9: Plattieren Eingriffsweite ändern: 1) Im Hauptmenü "Setup" aufrufen. 2) Taste "Fadenführer" antippen. 3) Registerkarte Y:Ua-b / Y:Ncc öffnen. 4) In die Felder Ua / Ub die neuen Werte eingeben. Empfohlene Eingriffsweite entsprechend der Maschinenfeinheit: Feinheit vorlaufend nachlaufend...
  • Seite 269 CMS – Handhabung und Programmierung Muster9: Plattieren II. Klemmen und Schneiden bei CMS 530 Baumuster 000 und 001: Wird die Eingriffsweite 46 mm eingestellt, kann der Fanghaken (3) gegen den Fadenführer schlagen und dadurch den Fanghaken oder Fadenführer beschädigen. Abhilfe: ...
  • Seite 270 CMS – Handhabung und Programmierung Muster9: Plattieren...

  • Seite 271: Datei-Manager: Muster Verwalten

    CMS – Handhabung und Programmierung Datei-Manager: Muster verwalten 31 Datei-Manager: Muster verwalten Mit Hilfe des "Datei-Manager" werden Dateien und Ordner verwaltet. I. Datei-Manager öffnen: 1) Im "Hauptmenü" das Fenster aufrufen. 2) Taste drücken. 3) Mit Taste das Fenster öffnen.  Das Fenster Datei-Manager wird angezeigt. Linke Tabellenseite Rechte Tabellenseite Verschiedene Aktionen mit Ordnern...
  • Seite 272 CMS – Handhabung und Programmierung Datei-Manager: Muster verwalten II. Funktionen im Datei-Manager Taste Bezeichnung Funktion "Aktualisieren" Inhalt aller Ordner neu ermitteln "Ordner erstellen" Neuen Ordner im ausgewählten Verzeichnis erstellen Auswahl eines Laufwerks oder eines Ordners notwendig "Ordner kopieren" Ausgewählten Ordner samt Inhalt in Zielverzeichnis kopieren "Ordner löschen"...
  • Seite 273 CMS – Handhabung und Programmierung Datei-Manager: Muster verwalten III. Reihenfolge beim Sortieren festlegen 1) In die Kopfzeile der Liste (1) klicken.  Das Fenster "Sortieren nach" erscheint. 2) Art der Sortierung auswählen und bestätigen. IV. Neuen Ordner erstellen: 1) Das Eingabefenster mit der Taste aufrufen.
  • Seite 274 CMS – Handhabung und Programmierung Datei-Manager: Muster verwalten...

  • Seite 275: Dateien Kopieren

    CMS – Handhabung und Programmierung Dateien kopieren 32 Dateien kopieren I. Dateien von der Harddisk auf den USB-Memory-Stick kopieren: 1) Den USB-Memory-Stick in die USB-Buchse einstecken. 2) Im "Hauptmenü" mit das Fenster "Einlesen & Speichern" aufrufen. 3) Taste drücken. 4) Mit Taste den Kopier-Katalog öffnen.
  • Seite 276 CMS – Handhabung und Programmierung Dateien kopieren Taste Bezeichnung Funktion Schreibschutz Schreibschutz der ausgewählten Datei aufheben aufheben Aktuellen Dialog zur Definition des aktuellen Musterordner Musterordners öffnen auswählen Direkthilfe "Direkthilfe" für den nachfolgend gedrückten Schalter aufrufen Inhalt tauschen Inhalte von Quelle und Ziel vertauschen links ist immer die Quelle, rechts das Ziel Aktualisieren Inhalt des Musterordners neu ermitteln...
  • Seite 277 CMS – Handhabung und Programmierung Dateien kopieren II. Sortierreihenfolge der Listen individuell einstellen: 1) In die Kopfzeile (1) der zu ändernden Liste klicken. 2) Im Fenster "Sortieren nach" die Sortierreihenfolge auswählen und bestätigen.
  • Seite 278 CMS – Handhabung und Programmierung Dateien kopieren...

  • Seite 279: Muster10: Sequenz

    CMS – Handhabung und Programmierung Muster10: Sequenz 33 Muster10: Sequenz Mustername Sequenz Anfang  Mit Kammfunktion Betriebsart der Maschine  Mit Klemmen / Schneiden Musterbeschreibung Fully – Fashion RL als Sequenz  Vorderteil  Rückenteil  Ärmel (2x)

  • Seite 280: Arbeitsweise Und Einsatzmöglichkeiten Einer Sequenz

    CMS – Handhabung und Programmierung Muster10: Sequenz 33.1 Arbeitsweise und Einsatzmöglichkeiten einer Sequenz Arbeitsweise:  Abstricken einer vorgegebenen Abfolge von Strickprogrammen  Strickprogramme werden automatisch in den Arbeitsspeicher der Maschine gelesen Einsatzmöglichkeiten:  Fully Fashion: Stricken von Teilen z.B. in der Reihenfolge von Vorderteil, Rückenteil, Ärmel, Ärmel.

  • Seite 281: Cms - Handhabung Und Programmierung

    CMS – Handhabung und Programmierung Muster10: Sequenz Voraussetzungen: Alle in der Sequenz verwendeten Strickprogramme müssen folgende identische Vorgaben haben:  Gleicher Maschinentyp  Gleiche SEN-Bereiche  Fadenführergrundstellung: – Bei TC-Maschinen: Gleiche Fadenführer-Grundstellung in den Strickprogrammen – Bei OKC-Maschinen: Mit EAY SEQ sind unterschiedliche Fadenführergrundstellungen in den Strickprogrammen möglich.

  • Seite 282: Muster In Maschine Laden Und Einrichten

    CMS – Handhabung und Programmierung Muster10: Sequenz 33.2 Muster in Maschine laden und einrichten Vorgehensweise:  Alle Strickprogramme für die Sequenz z.B. auf die Festplatte speichern  Sequenz zusammenstellen  Erstes Sequenzelement in den Musterspeicher der Maschine lesen  Muster einrichten: –...

  • Seite 283: Sequenz Erstellen

    CMS – Handhabung und Programmierung Muster10: Sequenz 33.3 Sequenz erstellen Voraussetzung: Alle Strickprogramme für die Sequenz müssen im gleichen Speichermedium liegen:  Auf der Festplatte der Maschine  USB-Stick  Knit-Memory-Card (alte MC)
  • Seite 284 CMS – Handhabung und Programmierung Muster10: Sequenz Sequenz zusammenstellen:  Alle Strickprogramme sind z.B. auf der Festplatte abgelegt. 1) Im Hauptmenü mit Taste das "Sequenzmenü" aufrufen. Taste Funktion EALL Beim Laden eines Sequenzelements wird das vorherige Muster aus dem Musterspeicher gelöscht. Beim Start einer Sequenz wird die bisherige Fadenführergrundstellung gelöscht.
  • Seite 285 CMS – Handhabung und Programmierung Muster10: Sequenz 2) Taste drücken.  Liste mit "zusätzlichen Funktionstasten" wird angezeigt. 3) Taste auswählen.  Das Fenster "Sequenzdefinition" (Zusammenstellen der Sequenz) wird geöffnet.
  • Seite 286 CMS – Handhabung und Programmierung Muster10: Sequenz Taste Funktion Setup1 Einstellung für Muster mit Setup1 Setup2 Einstellung für Muster mit Setup2 Ausgewähltes Element am Ende hinzufügen Ausgewähltes Element ersetzen Ausgewähltes Element einfügen Ausgewähltes Element löschen Inhalt des Musterordners neu ermitteln 4) In der Tabelle links Sequenzelementname das erste Sequenzelement z.B.
  • Seite 287 CMS – Handhabung und Programmierung Muster10: Sequenz 6) Nächstes Sequenzelement z.B. FF-Sequenz-RT auswählen und einfügen. 7) Als letztes Element z.B. FF-Sequenz-Arm auswählen und einfügen. Die Reihenfolge in der Tabelle rechts entspricht der Abarbeitungsfolge. Im Bedarfsfall können Sie weitere Elemente in der Liste einfügen.
  • Seite 288 CMS – Handhabung und Programmierung Muster10: Sequenz 10) Mit auf weitere Funktionstasten umschalten. 11) Durch Drücken der Taste die Sequenz starten. 12) Eventuell mit Taste die Sequenzdefinition (Sequenz) unter einem Sequenz-Dateiname abspeichern.  Die Sequenz wird als File .seq bei Setup1 und als .seqx bei Setup2 abgelegt.
  • Seite 289 CMS – Handhabung und Programmierung Muster10: Sequenz Weitere zusätzliche Funktionstasten im Sequenzmenü: Taste Funktion  Speichern einer Sequenz (Sequenzdefinition) unter einem Namen (entspricht nicht dem Sequenzname) File:  Laden einer Sequenz Fenster Sequenzdefinition öffnen: Programme zu einer Sequenz zusammenstellen Zusammenstellen einer Sequenzliste aus mehreren gespeicherten Sequenzen (Sequenzdefinitionen) : Nicht möglich mit Setup2.

  • Seite 290: Arbeiten Mit Sequenznamen

    CMS – Handhabung und Programmierung Muster10: Sequenz 33.3.1 Arbeiten mit Sequenznamen I. Sequenznamen verwenden: Sequenzname ist nicht gleich Sequenz-Dateiname. Beispiel: Programmnamen Sequenzname Sequenzelementnamen FF-Sequenz-VT FF-Sequenz FF-Sequenz-RT FF-Sequenz-Arm -Arm 1) Sequenzmenü mit öffnen. 2) Taste "Sequenzdefinition" antippen. 3) Im Menü "Sequenzdefinition" unter Sequenzname z.B. FF-Sequenz eingeben und bestätigen.
  • Seite 291 CMS – Handhabung und Programmierung Muster10: Sequenz 4) Sequenzelementnamen auswählen. 5) Mit Taste übernehmen.  Das selektierte Element wird in der Tabelle rechts eingefügt. 6) Weiter mit dem nächsten Sequenzelement. 7) Zurück zum "Sequenzmenü". II. Sequenzdefinition unter Sequenz-Dateiname (seq / seqx) speichern: 1) Mit Taste weitere Funktionen aufrufen.

  • Seite 292: Sequenz Speichern Und Laden

    CMS – Handhabung und Programmierung Muster10: Sequenz 33.4 Sequenz speichern und laden I. Sequenzdefinition unter Sequenz-Dateiname (seq / seqx) speichern: 1) Mit Taste weitere Funktionen aufrufen. 2) Mit Taste den Dialog "Katalog Sequenzdaten" aufrufen. 3) Mit Taste die Sequenzdefinition (Sequenz) speichern. ...

  • Seite 293: Sequenzliste Erstellen

    CMS – Handhabung und Programmierung Muster10: Sequenz 33.5 Sequenzliste erstellen Funktion von Sequenzlisten: Sequenzlisten beinhalten mehrere Sequenz-Dateinamen (Sequenzen), welche nacheinander produziert werden sollen. Empfehlung: Sequenzlisten eignen sich zur Produktion von verschiedenen Größen. I. Sequenzliste zusammenstellen:  Mehrere Sequenzdefinitionen (Sequenzen) sind unter einem Sequenz- Dateinamen gespeichert.
  • Seite 294 CMS – Handhabung und Programmierung Muster10: Sequenz 3) In der Sequenzliste über weitere Funktionen aufrufen 4) Taste drücken.  Das Menü Sequenzlisten-Definition erscheint. 5) Gewünschten Sequenz-Dateiname selektieren und mit der Liste hinzufügen. 6) Nach gleicher Vorgehensweise weitere Sequenzen der Liste hinzufügen.
  • Seite 295 CMS – Handhabung und Programmierung Muster10: Sequenz II. Sequenzliste speichern:  Das Menü Sequenzliste ist geöffnet. 1) Taste drücken.  Die "zusätzlichen Funktionstasten" werden angezeigt. 2) Mit Taste das Menü "Katalog Sequenzliste-Daten" aufrufen. 3) Mit Taste auswählen.  Eingabefenster erscheint. 4) Sequenzlisten-Dateiname eintragen und bestätigen.
  • Seite 296 CMS – Handhabung und Programmierung Muster10: Sequenz...

  • Seite 297: Service

    CMS – Handhabung und Programmierung Service 34 Service 34.1 Sicherheitshinweise für das Schmieren, Reinigen und Pflegen Gefahrenart Maßnahme Quetsch- und Schergefahr durch den Maschine am Hauptschalter Schlitten, den Versatz, die Nadelbetten, ausschalten. den Klemm- und Schneideinrichtungen. Maschine gegen Wiedereinschalten sichern. Nach Arbeiten an der Maschinenrückseite die Rückwände wieder anbringen.

  • Seite 298: Strickmaschine Reinigen

    CMS – Handhabung und Programmierung Service 34.2 Strickmaschine reinigen Um die Funktionsfähigkeit der Strickmaschine und die Qualität des Gestricks sicherzustellen, muss die Strickmaschine regelmäßig gereinigt werden. Reinigungsintervall Reinigungsarbeiten bei Bedarf Touch-Screen reinigen 6-24 Betriebsstunden Absaugung und Flusenbehälter reinigen täglich Strickmaschine absaugen Nadelbett reinigen aktive Fadenklemme reinigen Permanentbremse reinigen...
  • Seite 299 CMS – Handhabung und Programmierung Service Damit kein Schmutz an unzugängliche Stellen der Maschine gelangt, empfehlen wir, den Schmutz abzusaugen und die Maschine nicht mit Druckluft zu reinigen. VORSICHT Beschädigung der Nadeln! Die federnd gelagerten Nadelzungen werden beschädigt, wenn die Nadeln mit Druckluft ausgeblasen werden. Flusen und Staub immer von den Nadeln absau- gen, nie ausblasen.
  • Seite 300 CMS – Handhabung und Programmierung Service WARNUNG Gefährliche Tätigkeit! Tätigkeit erfordert die Einhaltung von Sicherheitsmaßnahmen. Betriebsanleitung zum Reinigungsapparat unbe- dingt beachten. III. Lüfter-Hauptantrieb reinigen: 1) Hauptschalter auf "0" stellen und warten, bis Touch-Screen dunkel ist und Signalton ertönt. 2) Abdeckung am rechten Steuergerät aufschwenken. 3) Lüfter (1) reinigen.
  • Seite 301 CMS – Handhabung und Programmierung Service V. Permanentbremse reinigen: 1) Beide Bremsteller jeder Permanentbremse mit einem Tuch reinigen. 2) Bei starker Verschmutzung kann die Permanentbremse ausgebaut und mit Druckluft ausgeblasen werden. 3) Dazu den Einstellhebel der Permanentbremse nach außen ziehen und gleichzeitig, auf der Innenseite der Sicherheitshaube, die Rastnase der Permanentbremse nach unten drücken.

  • Seite 302: Absaugung Und Steuergerät Reinigen (Baumuster 00)

    CMS – Handhabung und Programmierung Service 34.2.1 Absaugung und Steuergerät reinigen (Baumuster 00) I. Flusenbehälter und Saugturbine reinigen: 1) Abdeckhaube über dem Nadelbett aufschieben. 2) Verriegelung des Flusenbehälters (1) nach hinten drücken und Behälter nach unten wegziehen. 3) Flusenbehälter leeren. 4) Filter (2) im Flusenbehälter und Filter (3) an der Absaugung reinigen.
  • Seite 303 CMS – Handhabung und Programmierung Service II. Absaugrohr reinigen: 1) Saugrohr (4) am Schlitten abnehmen und mit Druckluft ausblasen. II. Reinigung am linken und rechten Steuergerät: 1) Maschine ausschalten. Hauptschalter auf "0" stellen und warten bis Touch-Screen abgeschaltet wird. 2) Abdeckung am linken und rechten Steuergerät abnehmen. 3) Linkes Steuergerät: Filtermatten absaugen, herausnehmen und ausblasen.

  • Seite 304: Absaugung Und Steuergerät Reinigen (Ab Baumuster 01)

    CMS – Handhabung und Programmierung Service 34.2.2 Absaugung und Steuergerät reinigen (ab Baumuster 01) I. Flusenbehälter und Saugturbine reinigen: 1) Strickmaschine anhalten, wenn der Schlitten in der rechten Hälfte des Nadelbetts steht. 2) Abdeckhaube über dem Nadelbett aufschieben. 3) Verriegelung des Flusenbehälters nach innen drücken und Behälter nach oben wegziehen.
  • Seite 305 CMS – Handhabung und Programmierung Service II. Absaugrohr reinigen: Beschädigung des Saugrohrs! Das Saugrohr wird an der Kupplungsstelle Saugrohr- Schlauch beschädigt, wenn Sie es an der Saugdüse anheben. Saugrohr immer in der Mitte anheben, so dass die Kupplungsstelle Saugrohr-Schlauch getrennt wird 1) Saugrohr in der Mitte anheben, bis die Halteklammer aus dem Schlitten herausgezogen ist.

  • Seite 306: Hilfsabzug Reinigen

    CMS – Handhabung und Programmierung Service 34.3 Hilfsabzug reinigen Bei Maschinen mit Hilfsabzug kann es vorkommen, dass sich Fäden um die Abzugswalzen des Hilfsabzugs wickeln. Um diese zu entfernen können die Nadelbetten aufgestellt werden. Maschine vorbereiten:  Bevor die Nadelbetten aufgestellt werden muss das Gestrick aus den Nadeln entfernt sein.
  • Seite 307 CMS – Handhabung und Programmierung Service Hilfsabzugswalzen reinigen: 1) Mit Taste das Fenster "Abzug" aufrufen. 2) Auf die Taste "Hilfsabzug" "Auf" tippen.  Die Abzugswalzen (3) werden auseinander bewegt 3) Die Taste "Hilfsabzug" "Auf "/" Zu" solange betätigen bis die Fäden gelöst werden können.
  • Seite 308 CMS – Handhabung und Programmierung Service Nadelbetten zurücklegen: 1) Nadelbett in umgekehrter Reihenfolge wieder einbauen. Dabei darauf achten, dass das vordere Nadelbett am Stift (1) und das hintere Nadelbett an der Rolle (2) anliegt. 2) Auf jeder Maschinenseite das Nadelbett wieder anschrauben.

  • Seite 309: Schlittenteil Abnehmen Und Stricksystem Reinigen

    CMS – Handhabung und Programmierung Service 34.4 Schlittenteil abnehmen und Stricksystem reinigen Das Schlittenteil abnehmen:  Zur Reinigung  Bei blockiertem Schlittenteil  Zum Ein- Ausbau von Splitaustriebsteilen  Zum Tausch von Schlossteilen z.B. weit- oder engkoppeln von Tandemmaschinen I. Spannungsversorgung 40 V ausschalten: Für Montagetätigkeiten kann die Spannungsversorgung des Schlittenteils (Schrittmotoren, Auswahlsysteme, Fadenführermitnehmer) ausgeschaltet werden.
  • Seite 310 CMS – Handhabung und Programmierung Service 3) Schrauben an den Steckern (3) lösen und die Stecker abziehen. 4) Passschrauben (2) und Schrauben (4) auf der linken und rechten Seite des Schlittenwagens entfernen. 5) Linke und rechte Schwenkplatte (5) nach innen schwenken. 6) Im Fenster Manuelle Eingriffe auf die Taste "Antriebsbremse lösen"...
  • Seite 311 CMS – Handhabung und Programmierung Service Wenn der Schlittenwagen blockiert: Antriebsbremse hat sich automatisch geschlossen. Antriebsbremse erneut lösen und Schlittenwagen weiter schieben. 8) Schlittenteil von Auflagefläche abheben. - oder -  Seitliche Abdeckhaube öffnen und Schlittenteil zur Seite herausheben. III. Stricksysteme und Auswahlsysteme reinigen: 1) Auswahlsysteme mit einem sauberen Tuch reinigen.
  • Seite 312 CMS – Handhabung und Programmierung Service IV. Schlittenteil aufsetzen: 1) Schlittenteil links oder rechts außerhalb des Nadelbetts so aufsetzen, dass es auf der Auflagefläche (1) aufliegt. 2) In der Maske Service auf "Manuelle Eingriffe Service" tippen. 3) Den Schalter für "Spannungsversorgung 40 Volt schalten" auf Ein stellen.
  • Seite 313 CMS – Handhabung und Programmierung Service 11) Saugrohre am Schlittenwagen anbringen. 12) Verkleidung des Schlittenwagens anbringen. V. Spannungsversorgung 40 V einschalten: 1) In der Maske auf "Manuelle Eingriffe Service" tippen. 2) Den Schalter für "Spannungsversorgung 40 Volt schalten" auf Ein stellen.

  • Seite 314: Strickmaschine Schmieren

    Um die Funktionsfähigkeit der Strickmaschine zu erhalten, muss die Strickmaschine regelmäßig gereinigt und geschmiert werden. Wenn das Schmierintervall für das Nadelbett abgelaufen ist, erscheint die Meldung: Nadelbett ölen Es dürfen nur die von STOLL empfohlenen Schmierstoffe verwendet werden. Siehe Betriebsanleitung. Ungeeignete Schmierstoffe könnten die Maschine beschädigen.
  • Seite 315 CMS – Handhabung und Programmierung Service Schmieren mit Öl:...
  • Seite 316 CMS – Handhabung und Programmierung Service Schmieren mit Öl und Fett: Scharniere der Nadelzungen ölen: 1) Mit einem Pinsel Öl auf die Nadelzungen-Scharniere auftragen. 2) Mit Restgarn stricken, bis im Gestrick keine Ölstreifen mehr auftreten. Schmierplan in der Betriebsanleitung beachten.
  • Seite 317 CMS – Handhabung und Programmierung Service Schmierintervall für das Nadelbett einstellen: Als Schmierintervall für das Nadelbett können zwischen 1 und 65.535 Touren eingestellt werden. Dieser Wert ist jedoch abhängig von:  Maschinengeschwindigkeit  Umgebungstemperatur  Anzahl der Stricksysteme Taste Bezeichnung Hauptmenü...
  • Seite 318 CMS – Handhabung und Programmierung Service 5) Abstellung der Maschine bei Erreichen der Anzahl an Systemdurchläufen:  JA: Kontrollkästchen desaktiviert  NEIN: Kontrollkästchen aktiviert 6) Eingabe bestätigen. 7) Hauptmenü aufrufen.

  • Seite 319: Schmieren Bei Cms 822

    CMS – Handhabung und Programmierung Service 34.5.1 Schmieren bei CMS 822 Steuerschieber fetten (CMS 822) Bei dem Maschinentyp CMS 822 werden die Platinensteuerung und Nadelbürsten motorisch angetrieben.  Mit einem Pinsel Fett auf den Steuerschieber und Antrieb auftragen.

  • Seite 320: Zentralschmierung

    CMS – Handhabung und Programmierung Service 34.5.2 Zentralschmierung Alle Maschinen mit vier oder mehr Systemen sind mit Zentralschmierung ausgestattet (nicht bei CMS 822). Wenn die Strickmaschine über eine Zentralschmierung verfügt, kann diese ein- und ausgeschaltet werden. Zentralschmierung ausgeschaltet Die Überwachung des Schmierintervalls wird automatisch aktiviert und folgende Schmierarbeiten müssen manuell ausgeführt werden: ...
  • Seite 321 Für das Schmierintervall stehen drei Einstellungen zur Auswahl: Erstschmierung: Diese Einstellung wird bei der Erstschmierung einer Neumaschine im Hause Stoll verwendet. Die Werte können nicht verändert werden. (Achtung - Verschmutzungsgefahr des Gestrickes) Diese Einstellung für ca. 15 Minuten wählen nach einem Feinheitsumbau oder bei einer Maschine die für längere Zeit außer Betrieb genommen...
  • Seite 322 CMS – Handhabung und Programmierung Service II. Fadenklemm- und Schneideinrichtung rechts ölen Bei Maschinen mit Zentralschmierung muss die Fadenklemm- und Schneideinrichtung auf der rechten Maschinenseite manuell geölt werden. Aus mechanischen Gründen erreicht die Zentralschmierung nicht alle 8 Klemmstellen.  Mit einem Pinsel Öl auf alle Arbeitsfüße der Klemmstellen auftragen.

  • Seite 323: Sicherheitshinweise Für Den Austausch Von Daten

    Netzwerkrechner und an der Strickmaschine verwendete Datenträger frei sind von Computerschädlingen! Wir weisen Sie nachdrücklich darauf hin, dass die Fa. H. Stoll GmbH & Co. KG keine Gewährleistung oder Haftung für Schäden in diesem Zusammenhang übernimmt. Nehmen Sie für weiterführende Fragen Kontakt mit der...

  • Seite 324: Servicedaten Sichern/Kopieren

    CMS – Handhabung und Programmierung Service 34.7 Servicedaten sichern/kopieren Gründe zum Speichern der Maschinendaten (Dongle):  Datenverlust  Installation einer neuen Stoll-Betriebssystem-Version  Tausch der Festplatte Inhalt der Dongle Daten:  Maschinendaten  Maschinenoptionen  Maschinenkonfiguration  Report  Netzwerkeinstellungen ...
  • Seite 325 Copy Print Print-File (Printscript) speichern Hinweis: Wird bei Copy Logfile auch abgespeichert Copy Report Report-Daten mit der Stoll-Maschinennummer speichern Copy MC Maschinenspezifische Einstellungen (Korrekturwerte) werden in einer zip-Datei gespeichert. Achtung: Daten können nur über manuelle Eingabe in die Maschine zurückgeführt werden.
  • Seite 326 CMS – Handhabung und Programmierung Service Maschinendaten auf USB-Memory-Stick speichern: 1) Mit Taste das Menü Service aufrufen. 2) Den Dialog Servicedaten kopieren mit öffnen.  Der Dialog "Servicedaten kopieren" wird angezeigt. 3) Gewünschtes Speichermedium wählen: z.B. USB-Memory Stick 4) USB-Memory Stick in USB-Buchse einstecken. 5) Auf die Taste "Copy Dongle"...

  • Seite 327: Software Installieren

    CMS – Handhabung und Programmierung Service 34.8 Software installieren Bootvorgang der CMS mit OKC-Steuerung Die Installation des Stoll-Betriebssystems kann auf zwei Arten durchgeführt werden:  Direkte Software Installation (beim Einschalten der Maschine)  Indirekte Software Installation (während der Produktion)

  • Seite 328: Software Installieren - Direkte Installation

    CMS – Handhabung und Programmierung Service 34.8.1 Software installieren - Direkte Installation Software direkt installieren: 1) Maschine einschalten.  Das Fenster "BootOkc" erscheint. 2) Durch Antippen einer Taste wird der automatische Warmstart abgebrochen. 3) Gewünschte Funktion auswählen. Funktion Symbol- und Statusleiste Funktionstasten Fortschrittsanzeige Anzeige von Status- und Fehlermeldungen...

  • Seite 329: Software Mit Sprachauswahl Installieren - Direkte Installation

    Führt einen manuellen Warmstart durch. "Installation and Startet den Installationsvorgang eines Stoll- Configuration" Betriebssystems einschließlich Konfiguration der Maschine. Der Speicherort des Stoll-Betriebssytems kann im Fenster "Basis Settings" gewählt werden. "Restart and Startet die Software erneut (Reboot) mit anschließender Configuration" Konfiguration der Maschine.
  • Seite 330 CMS – Handhabung und Programmierung Service Taste Funktion Einstellvorgang beenden, ohne zu speichern Einstellung speichern Einstellung speichern und Einstellvorgang beenden Zurück zur vorigen gespeicherten Einstellung 3) Im Bereich "Boot Source" eine Quelle für die Installationsdaten wählen. Taste Funktion Current Version (HD) Erneute Installation der bestehenden Version.
  • Seite 331 Betriebssystem komplett neu installieren oder reparieren. - oder -  FORCE INSTALLATION: Daten, die sich geändert haben, schnell installieren. 7) Um die Installation zu bestätigen auf die Taste "YES" tippen.  Im Fenster "User Message" (ATTENTION!) wird die Versionsnummer des ausgewählten Stoll-Betriebssystems angezeigt.
  • Seite 332 CMS – Handhabung und Programmierung Service Das aktuell installierte Stoll-Betriebssystem wird überschrieben. 8) Mit Taste "YES" bestätigen.  Das Fenster "Install Languages" wird geöffnet. 9) Gewünschte Sprache(n) auswählen.  Auf die Taste tippen, wenn alle Sprachen ausgewählt werden sollen. ...
  • Seite 333 CMS – Handhabung und Programmierung Service Maschinenkonfiguration durchführen:  Das Fenster "Sprache" wird angezeigt. 1) Eventuell Sprachen aus Tabelle rechts mit in die Tabelle links übernehmen. Kann auch noch zu einem späteren Zeitpunkt ausgeführt werden. 2) Dialogsprache in linker Tabelle wählen. 3) Auswahl bestätigen.
  • Seite 334 CMS – Handhabung und Programmierung Service Die Daten sind ab Werk eingestellt und werden nicht geändert. 5) Bei Bedarf Online ID und Datum ändern. 6) Weiterschalten zum nächsten Fenster.  Das Fenster "Maschinen-Konfiguration 2" wird angezeigt. Die Daten sind ab Werk eingestellt und werden nicht geändert.
  • Seite 335 CMS – Handhabung und Programmierung Service Funktion Angabe der Anzahl vorhandener Klemm-/ Schneidestellen 2 x 8 Bei Maschinen mit jeweils 8 Klemm-/ Schneidestellen rechts + links 2 x 16 Bei Maschinen mit jeweils 16 Klemm-/ Schneidestellen rechts + links 2 x 16/8 Bei Maschinen mit jeweils 16 Klemm-/ Schneidestellen, von welchen nur jede 2.
  • Seite 336 CMS – Handhabung und Programmierung Service 12) Eventuell Daten ändern und Änderungen bestätigen. 13) Weiterschalten zum nächsten Fenster.  Das Fenster "NPK-Werte" wird angezeigt. Die Daten sind ab Werk eingestellt. 14) Falls mit anderen NPK-Werten gearbeitet werden soll, Werte ändern und Änderungen bestätigen.

  • Seite 337: Referenzfahrt

    CMS – Handhabung und Programmierung Service 34.8.1.2 Referenzfahrt Referenzfahrt nach Installation durchführen:  Das Fenster "Referenzfahrten" wird angezeigt. 1) Wenn der Schlittenwagen in der linken Umkehrposition steht, auf die Taste "SR!>" tippen. - oder -  Wenn der Schlittenwagen in der rechten Umkehrposition steht, auf die Taste "SR!<"...
  • Seite 338 CMS – Handhabung und Programmierung Service 8) Zum vorherigen Fenster zurückschalten.  Der Installationsvorgang ist abgeschlossen und das "Hauptmenü" wird angezeigt. Referenzfahrt Versatz Es ist darauf zu achten, dass die Maschen eines Nadelbettes abgeworfen sind.

  • Seite 339: Software Aktualisieren - Indirekte Installation

    Service 34.8.2 Software aktualisieren - Indirekte Installation Indirekte Installation:  Neues Stoll-Betriebsystem liegt auf der Festplatte in einem separaten Speicherbereich (Software aktualisieren)  Einlesen der Software ist möglich, während die Maschine produziert  Software wird beim nächsten Einschalten der Maschine eingelesen Beim Kopieren des Betriebssystems werden keine Daten überschrieben.
  • Seite 340 Service 3) Im Auswahlfenster den gewünschten Quellordner auswählen.  USB-Memory-Stick  Netzwerk Bei der Suche nach dem Stoll-Betriebssystem wird die gewählte Ordnerebene und eine Ebene darunter durchsucht. 4) Das gewünschte Stoll-Betriebssystem (Typ OS) markieren. 5) Auf Taste ("Aktualisierung ausführen") tippen.
  • Seite 341 CMS – Handhabung und Programmierung Service Taste Funktion Software wird nicht aktualisiert. Die Daten im separaten Speicherbereich werden gelöscht. Auswahl, ob die Installation beim nächsten Einschalten der Maschine automatisch oder manuell ausgeführt werden soll. Nach einer Wartezeit von 10 Sekunden wird die Installation automatisch bis zum Fenster "Referenzfahrten"...
  • Seite 342  Verkürzt den Installationsvorgang. Deaktivieren Sie das Kontrollkästchen Installation without configuration, wenn gleichzeitig mit der Installation des neuen Stoll-Betriebssystems auch die Maschinen-Parameter geändert werden sollen. 11) Installationsvorgang starten mit "YES".  Im Fenster User Message (INSTALLATION STARTED!) wird der Pfad zu den Installationsdaten angezeigt.

  • Seite 343: Software Download

    CMS – Handhabung und Programmierung Service 34.9 Software Download Das Stoll-Betriebssystem für CMS-Maschinen kann über das Internet vom STOLL-FTP-Server heruntergeladen werden. Verbindung zum Download-Verzeichnis herstellen:  Die Musterungsanlage oder Ihr Computer verfügt über Internetanschluss und Sie besitzen eine Kundenummer und Pin.
  • Seite 344 CMS – Handhabung und Programmierung Service 6) In der Auswahl auf den Link Software-Updates klicken. 7) Auf den Text "Dieser Link führt Sie direkt zum Stoll-FTP Server" klicken.  Das FTP-Stammverzeichnis auf ftp.Stoll.com wird geöffnet. 8) Auf den Link customer_downloads klicken.
  • Seite 345 CMS – Handhabung und Programmierung Service 3) Mit der Taste "Speichern" die Software herunterladen. 4) Im Dialog "Speichern unter" den Pfad festlegen. 5) Im Dialog "Download beendet" mit "Schließen" den Vorgang beenden. 6) Für die Datei knitlang.zip den Ablauf wiederholen. ...
  • Seite 346 CMS – Handhabung und Programmierung Service II. Software für ST168-Maschine auswählen und herunterladen: Verzeichnisauswahl für ST168-Maschine Datei Betriebssystem Inhalt disk1 MC Betriebssystem boot_pm2. zpp Teil 1 disk2 MC Betriebssystem boot_pm2.002 Teil 2 master2.log disk3 MC Betriebssystem bo_exe.zip Teil 3 disk4 MC Betriebssystem bo_lib.zip Teil 4...
  • Seite 347 CMS – Handhabung und Programmierung Service 7) Für die Dateien disk2 bis disk-5 den Ablauf wiederholen.  Die heruntergeladenen Dateien befinden sich als zip-Datei in dem vorgegebenen Verzeichnis und können über Disketten an der Strickmaschine eingelesen werden. Die zip-Datei darf nicht entpackt werden. 8) Software auf Disketten speichern.
  • Seite 348 CMS – Handhabung und Programmierung Service...

  • Seite 349: Sonstiges

    CMS – Handhabung und Programmierung Sonstiges 35 Sonstiges 35.1 Symbolleiste Mit der Symbolleiste können Sie direkt in die einzelnen Menüs springen, ohne den Umweg über das "Hauptmenü" oder die Taste "zusätzliche Funktionen" zu nehmen.  Die Symbolleiste überlagert die Titelzeile eines Menüs. ...
  • Seite 350 CMS – Handhabung und Programmierung Sonstiges 4) Taste (3) betätigen. - oder -  Das Symbol mit einem Doppelklick antippen.  Das Symbol erscheint in der Symbolleiste (2). Die Markierung zeigt an, dass das Symbol aus der Liste (1) für die Symbolleiste ausgewählt ist.

  • Seite 351: Monitoring

    CMS – Handhabung und Programmierung Sonstiges 35.2 Monitoring Im Fenster "Änderbares Monitoring" werden während der Produktion für jeden Schlittenhub die aktuelle Sintralzeile und die dazugehörenden Werte für die Rapportschalter, Jacquards, Maschenfestigkeit und Zähler angezeigt. Welche Werte angezeigt werden sollen, können Sie selbst bestimmen oder automatisch ermitteln lassen.
  • Seite 352 CMS – Handhabung und Programmierung Sonstiges Pos. Funktion Funktionsblock: Die Anzeige eines Funktionsblockes kann ein- und ausgeschaltet werden. II. Feld mit einem Wert verknüpfen: 1) Ein weißes Feld mit Rahmen antippen.  Das Einstellfenster erscheint. 2) In der linken Spalte den Typ des Wertes auswählen. 3) In der rechten Spalte den Wert auswählen.
  • Seite 353 CMS – Handhabung und Programmierung Sonstiges III. Funktionsblock einfügen: Zu den konfigurierbaren Werten können zusätzlich noch verschiedene Funktionsblöcke angezeigt werden. Die ausgewählten Funktionsblöcke werden auf festen Positionen über die bestehenden Felder (mit dünnem Rahmen) gelegt. Sie werden nur überdeckt, so dass beim Ausschalten des Funktionsblocks die Felder wieder sichtbar sind.
  • Seite 354 CMS – Handhabung und Programmierung Sonstiges 3) Mit der Taste den Pfad für den Speicherplatz festlegen. 4) Die Taste drücken.  Das Eingabefenster für einen Namen erscheint. 5) Mit die virtuelle Tastatur aufrufen. 6) Einen Namen eingeben. 7) Den Eintrag mit bestätigen.

  • Seite 355: Stricksystem- Und Niederhalteplatinen-Steuerung

    CMS – Handhabung und Programmierung Sonstiges 35.3 Stricksystem- und Niederhalteplatinen-Steuerung Das Stricksystem: Jedes Stricksystem kann Dreiweg-Technik ohne Einschränkung stricken. Einzelnadelauswahl in sieben Positionen:  Masche  Fang  außer Tätigkeit  Übergabe  Übernahme  Splitten - Übergabe  Splitten - Übernahme Möglichkeiten der Maschenbildung: ...
  • Seite 356 CMS – Handhabung und Programmierung Sonstiges I. Aufbau des Stricksystems: Bezeichnung Funktion Abzugsteil Strickaustriebsteil Drückerteil Übernahme Drückerteil Fang Auswahlsystem Selektionsstelle 1 Masche, Übergabe Umhängen, Übergabe Splitten Selektionsstelle 2 Fang, Übernahme Umhängen, Übernahme Splitten...
  • Seite 357 CMS – Handhabung und Programmierung Sonstiges II. Niederhaltefunktion: Die Niederhalteplatinen halten das Gestrick unten, wenn die Nadeln zur Maschenbildung ausgetrieben werden. Die Niederhalteplatinen werden durch die Platinensteuereinheit am Schlitten bewegt. Bedeutung Platinensteuereinheit Schwenkbarer Bürstenhalter Platinenschieber vorlaufender Platinenschieber nachlaufender Platinenschieber Der vorlaufende Platinenschieber (4) wird nach oben geschaltet. Dadurch schwenken die Niederhalteplatinen beim Nadelaustrieb nach unten in Einschließstellung und halten somit die Maschen unten.

  • Seite 358: Report

    CMS – Handhabung und Programmierung Sonstiges 35.4 Report Die Steuerung sammelt alle Betriebsdaten, die seit dem ersten Einlesen des Betriebssystems und dem Starten des aktuellen Strickprogramms erfasst wurden. Report aufrufen: 1) Im Hauptmenü aufrufen. 2) Taste tippen. 3) Mit Taste den Dialog "Report"...
  • Seite 359 CMS – Handhabung und Programmierung Sonstiges Ereignis Bedeutung Fehlerzahl bzw. Zahl der Abstellungen % , H , M Prozent, Stunden, Minuten Arbeitszeit der Steuerung (SINTRAL) Produktionszeit Stop Abstellen an der Einrückstange Stop Fadenkontrolleinrichtung, Garnzuführung Stop Stückzähler >! Stop Widerstandsabstellung - / ) Stop Positions-Nadelfühler Stop Gestrickabzug Stop Programmieren...

  • Seite 360: Laufzeitüberwachung

    CMS – Handhabung und Programmierung Sonstiges 35.5 Laufzeitüberwachung Damit das Fenster "Laufzeitüberwachung" angezeigt wird, muss dies im Fenster "Knit Report Konfiguration" aktiviert werden. ("TC START MENU" / "Restart and Configuration" / "Knit Report Konfiguration" / "Zusätzliche Funktionstasten") Im Fenster "Laufzeitüberwachung" werden die Laufzeiten von Sequenzlisten, Sequenzen oder Aufträgen, ihrer Einzelelemente oder einzelner Muster erfasst und angezeigt.
  • Seite 361 CMS – Handhabung und Programmierung Sonstiges Bedeutung Gesamtlaufzeit Anzeige der geschätzten Gesamtlaufzeit der Sequenz, der Sequenzliste bzw. des Musters. Brutto Anzeige der gesamten Produktionszeit einschließlich Lade- und Standzeiten sowie manueller Eingriffe. Netto Anzeige der reinen Maschinenlaufzeit von SP (Start Programm) bis Teil fertig. Laufende Nummer.
  • Seite 362 CMS – Handhabung und Programmierung Sonstiges II. Laufzeit speichern / laden / löschen: 1) Im Fenster "Laufzeitüberwachung" die Taste "Zusätzliche Funktionstasten" drücken. 2) Mit Taste das Fenster "Laufzeitdaten Ablage" aufrufen. 3) Den gewünschten Pfad der Taste festlegen. 4) Unter Dateiname die Datei wählen. 5) Eine Aktion wählen: ...
  • Seite 363 CMS – Handhabung und Programmierung Sonstiges III. Laufzeitdaten anzeigen: 1) Im Fenster "Service" das Fenster "Laufzeitüberwachung" aufrufen. 2) Muster, Sequenz oder Sequenzelement selektieren. 3) "Zusätzliche Funktionstasten" aufrufen. 4) Fenster "Laufzeitdaten Muster" oder Fenster "Laufzeitdaten Sequenz" aufrufen. Eintrag Bedeutung "Name" Name der Sequenz, des Sequenzelements oder Musters "Restlaufzeit"...

  • Seite 364: Garntabelle

    CMS – Handhabung und Programmierung Sonstiges 35.6 Garntabelle Die angegebenen Werte dienen als Richtlinie. Die Beschaffenheit und das spezifische Gewicht eines Garnes müssen ebenfalls berücksichtigt werden. Anstelle eines einfachen Garnes empfehlen wir gezwirntes Garn. Bei gröberen Maschinen ist es zweckmäßig, mehrere gezwirnte Fäden zu verwenden.
  • Seite 365 CMS – Handhabung und Programmierung Sonstiges Tabelle 5: Garntabelle - Zuordnung von Maschinenfeinheit und Garnstärke (Tabelle 2) Feinheit gefachte Verarbeitung Endnummer [Nm] [Nm] 1 x 54/2 20 - 40 1 x 60/2 1 x 80/2 1 x 80/2 20 - 40 2,5.2 3 x 28/2 3 - 4,5...
  • Seite 366 CMS – Handhabung und Programmierung Sonstiges Tabelle 6: Garntabelle - Zuordnung von Maschinenfeinheit und Garnstärke (Tabelle 3) Feinheit gefachte Verarbeitung Endnummer [Nm] [Nm] 2 x 44/2 10 - 16 (alle Nadeln) 1 x 28/2 2 x 28/2 4,5 - 7 (jede 2.

  • Seite 367: Maschenfestigkeitsbereich

    CMS – Handhabung und Programmierung Sonstiges 35.7 Maschenfestigkeitsbereich Die Festigkeitsbereiche für Stricken oder Splitten unterscheiden sich. Ursache hierfür ist die Form des Splittteils. Die Angaben in der Tabelle zeigen den minimalen und maximalen NP-Wert. Gültig für: CMS 933 CMS 822 CMS 530 CMS 520 Tabelle 8: Maschenfestigkeitsbereich...
  • Seite 368 CMS – Handhabung und Programmierung Sonstiges Gültig für: CMS 830 C CMS 740 CMS 730 T CMS 530 T CMS 520 C CMS 502 Tabelle 9: Maschenfestigkeitsbereich min. NP max. NP min. NP (Split) max. NP (Split) 16.7 15.6 E 3 m.3L 16.7 15.6 E 3,5...

  • Seite 369: Pocketkarte

    CMS – Handhabung und Programmierung Pocketkarte 36 Pocketkarte 36.1 Infos 36.1.1 Was ist neu? - Änderungen auf einen Blick Aktuelle Pocketkarten-Version: 2.0 Software-Version:  OKC: V_OKC_002.006.000_STOLL  M1: M1plus V. 5.6 36.1.1.1 Änderungen in Version 2.0 Die wichtigsten Änderungen in dieser Version: ...

  • Seite 370: Änderungen In Version 1.9

    CMS – Handhabung und Programmierung Pocketkarte 36.1.1.2 Änderungen in Version 1.9 Die wichtigsten Änderungen in dieser Version:  Befehl Y-1A:YDm-o; Fadenführer-Abstand vom linken (m) und rechten (o) Gestrickrand (Kapitel "Fadenführer") Ergänzungen und Korrekturen:  Befehl YDn=m-o Die Beschreibung war falsch: Die Angabe bezieht sich auf die Spur und nicht auf den einzelnen Fadenführer.

  • Seite 371: Änderungen In Version 1.7

    CMS – Handhabung und Programmierung Pocketkarte Ergänzungen und Korrekturen:  Kapitel "Fadenlängen-Kontrolle (YLC, ASCON, STIXX) "Alle Befehle "ASCON" sind in "YLC" umbenannt worden.  Befehl Y-1A:Bn-m: Fadenführer 1A Bremswert Ab Betriebssystem V 2.2 ist dieser Befehl nicht mehr zulässig. Die Fadenführer-Bremswerte werden nicht mehr im Strickprogramm, sondern an der Maschine im Fenster "FDF-Bremswerte"...

  • Seite 372: Änderungen In Version 1.6

    CMS – Handhabung und Programmierung Pocketkarte Weitere Informationen:  Warenabzug [-> 384]  Hilfsabzug [-> 385]  Fadenführer [-> 369]  Versatz [-> 373]  Fadenlängen-Kontrolle (YLC, ASCON, STIXX) [-> 401]  Zähler [-> 393] 36.1.1.5 Änderungen in Version 1.6 Die wichtigsten Änderungen in dieser Version: ...

  • Seite 373: Änderungen In Version 1.5

    CMS – Handhabung und Programmierung Pocketkarte 36.1.1.6 Änderungen in Version 1.5 Die wichtigsten Änderungen in dieser Version:  Befehl Y-5A:PA; Fadenführer 5A wird als Doppelbügel-Fadenführer definiert. Angabe wichtig für die Fadenführer-Kontrolle und das Klemmen / Schneiden. Der Befehl berücksichtigt die größere Breite für die zwei Fadenführernüsschen.

  • Seite 374: Änderungen In Version 1.3

    CMS – Handhabung und Programmierung Pocketkarte 36.1.1.8 Änderungen in Version 1.3 Die wichtigsten Änderungen in dieser Version:  Genauere Abstellposition eines Fadenführers Die Fadenführer werden im Gestrick, am Gestrickrand und im Klemm- Schneidbett genauer abgestellt. Die Schrittweite ist von 1/16 Zoll auf 1/ 32 Zoll halbiert worden.

  • Seite 375: 10Änderungen In Version 1.1

    CMS – Handhabung und Programmierung Pocketkarte 36.1.1.10 Änderungen in Version 1.1 Die wichtigsten Änderungen in dieser Version:  Neue Formrandzähler #L1, #L2 bis #R2 (Kapitel "Formstricken" und Kapitel "Zähler")  Befehl PSC: Öffnen/Schließen der Niederhalteplatinen bei CMS 330 TC-C (Kapitel "Niederhalteplatinen bei CMS 330 TC-C") Ergänzungen und Korrekturen: ...

  • Seite 376: Strickangaben

    CMS – Handhabung und Programmierung Pocketkarte 36.2 Strickangaben 1-7999 Zeilennummern für das Strickprogramm 10000-99999 1100-7999 Zeilennummern für Strickprogramm oder Jacquard 8000-9999 Reservierter Bereich für AutoSintral << Schlittenrichtung nach links >> Schlittenrichtung nach rechts <> Schlittenrichtung beliebig S:"..."; Strickangabe DI. Direktwahl, I= Masche .= keine Auswahl %= Fang, z.B.

  • Seite 377: Direkte Befehle (Strickangaben)

    CMS – Handhabung und Programmierung Pocketkarte -/)0 Nadelauswahl ausschalten für diese Reihe -/)S0 Nadelauswahl für ein System ausschalten, Beispiel für S2 ausschalten: S1 -/)S0 S2 S3 -/)1 Nadelauswahl einschalten -/)1-0 Nur für Tandem-Maschine: Nadelauswahl links ein, rechts aus für diese Reihe (auch möglich: 0-1, 0-0, 1-1) NS"n","m"...

  • Seite 378: Strickangaben (Zusatzbetten)

    CMS – Handhabung und Programmierung Pocketkarte 36.2.2 Strickangaben (Zusatzbetten) UZVN^S Umhängen vom Zusatzbett vorne auf Nadelbett hinten UZ^NVS Umhängen vom Zusatzbett hinten auf Nadelbett vorne UNVZ^S Umhängen vom Nadelbett vorne auf Zusatzbett hinten UN^ZVS Umhängen vom Nadelbett hinten auf Zusatzbett vorne UN^NVS Umhängen vom Nadelbett hinten auf Nadelbett vorne UNVN^S Umhängen vom Nadelbett vorne auf Nadelbett hinten 36.2.3 Strickangaben (CMS 730 S, CMS 830 S)

  • Seite 379: Fadenführer

    CMS – Handhabung und Programmierung Pocketkarte 36.3 Fadenführer YG:"n"/"n"; Fadenführer-Grundposition (n=1-8) YG"m":"n"/"n"; Fadenführer-Grundposition für Teil m (m=1-4) YG:"n"F; Fadenführer n (1-8) steht nach EAY oder S0Y an #L, #R YG:"n"="m"; Fadenführer einem Symbol (Garnsorte) zuordnen; n (1-8), m (A-Z,.,+,*) YG:"n"F="m"; Fadenführer (Garnsorte) steht nach EAY oder S0Y an #L, #R S0Y Leertouren bis alle Fadenführer in Fadenführer-Grundposition Y:"n";...
  • Seite 380 CMS – Handhabung und Programmierung Pocketkarte Y-1A:F1AY; Fadenführer 1A folgt in Feld 1 den Symbolen AY; max. F1-F4 und max. 8 Symbole pro Fadenführer. Angaben können auch hintereinander geschrieben werden, Feld muß als letzte Angabe stehen, z.B: Y-1A:I< K10-8 F1AY; Y-1A:F1AY^0;...

  • Seite 381: Direkte Befehle (Fadenführer)

    CMS – Handhabung und Programmierung Pocketkarte Y-1A:YD"m"-"o"; Abstand von Fadenführer 1A vom linken (m) und rechten (o) Gestrickrand. m,o=0-160 Schrittweite: 0.5=1/32 Zoll=0,8 mm auch möglich: Y-1A:YDm; Abstand vom linken Gestrickrand Y-1A:YD-o; Abstand vom rechten Gestrickrand Nur für OKC-Maschinen ab Betriebssystem V_OKC_002.005.000_STOLL (oder höher) YDF="n"...

  • Seite 382: Klemmen Und Schneiden

    CMS – Handhabung und Programmierung Pocketkarte 36.4 Klemmen und Schneiden YGC:"n"/"n"; Fadenführer - Grundeinstellung (Fadenführer wird der gleichzahligen Klemmstelle zugeordnet) (Fadenführer 1 - Klemmstelle 1, Fadenführer 2 - Klemmstelle 2, usw.) S0YCR0 Leertouren bis alle Fadenführer am Einsatzbereich (SEN oder #L, #R) stehen Y-1A:C;...

  • Seite 383: Versatz

    CMS – Handhabung und Programmierung Pocketkarte 36.5 Versatz V<"n" Das hintere Nadelbett versetzt n Nadeln nach links (n = 1,2,3...) V>"n" Das hintere Nadelbett versetzt n Nadeln nach rechts (n = 1,2,3...) V0 Versatz auf Position 0, Grundstellung VR"n" Versatz auf Position n rechts, z.B. VR1 VL"n"...

  • Seite 384: Versatzangaben Für Die Zusatzbetten (Cms 730 T, Cms 330 Tc-T)

    CMS – Handhabung und Programmierung Pocketkarte 36.5.3 Versatzangaben für die Zusatzbetten (CMS 730 T, CMS 330 TC-T) VZV<"n" Das vordere Zusatzbett versetzt n Nadeln nach links (n = 1,2,3...) VZ^<"n" Das hintere Zusatzbett versetzt n Nadeln nach links (n = 1,2,3...) VZV>"n"...

  • Seite 385: Versatzangaben Für Die Zusatzbetten (Cms 530 T, Cms 330 Tc-R)

    CMS – Handhabung und Programmierung Pocketkarte 36.5.4 Versatzangaben für die Zusatzbetten (CMS 530 T, CMS 330 TC-R) VZL<"n" Die linke Zusatzbettenhälfte versetzt n Nadeln nach links (n = 1,2,3...) VZR<"n" Die rechte Zusatzbettenhälfte versetzt n Nadeln nach links (n = 1,2,3...) VZL>"n"...

  • Seite 386: Versatzangaben Für Das Vordere Nadelbett (Cms 330 Tc 4)

    CMS – Handhabung und Programmierung Pocketkarte 36.5.5 Versatzangaben für das vordere Nadelbett (CMS 330 TC 4) VV<"n" Das vordere Nadelbett versetzt n Nadeln nach links (n = 1,2,3...) VV>"n" Das vordere Nadelbett versetzt n Nadeln nach rechts (n = 1,2,3...) VV0 Versatz auf Position 0, Grundstellung VVR"n"...

  • Seite 387: Abzugsteil-Einstellungen

    CMS – Handhabung und Programmierung Pocketkarte 36.6 Abzugsteil-Einstellungen NP"n"="m.mm" ¹ Abzugsteil-Position n (1-100) auf Maschenfestigkeit m einstellen, z.B. NP1=12.5 Schrittweite: 0.1 ab OKC: Schrittweite: 0.05 NP"x"-"y" Indirekte Angabe der Abzugsteil-Position für alle Systeme (x= vorne, y= hinten) x, y= 1-100, J1-J8, z.B.

  • Seite 388: Direkte Befehle (Abzugsteil-Einstellungen)

    CMS – Handhabung und Programmierung Pocketkarte 36.6.1 Direkte Befehle (Abzugsteil-Einstellungen) NP12.0-12.5 Direkte Angabe der Maschenfestigkeit, vorne 12.0, hinten 12.5 für alle Systeme NP Löscht direkte Angabe der Maschenfestigkeit NP? Zeigt alle Festigkeitswerte für NP1-NP100 (ohne Korrektur) NPK="n.nn" Korrektur für alle Abzugsteile um n=-2.0...0...+2.0, z.B. NPK=-0.5 Schrittweite: 0.1 ab OKC: Schrittweite: 0.05 NPK=0 Löscht Abzugsteil-Korrektur (bei EALL automatisch gelöscht)

  • Seite 389: Geschwindigkeitsangaben

    CMS – Handhabung und Programmierung Pocketkarte 36.7 Geschwindigkeitsangaben ML Maschine langsam (eine Reihe) ML1 Maschine langsam (bis ML0 = normale Geschwindigkeit) ML0 Maschine fährt mit angegebener Geschwindigkeit MSEC="n.nn" ¹ Schlittengeschwindigkeit von n.nn Meter/Sekunde, z.B. MSEC=1.20 MSEC"m" Indirekte Schlittengeschwindigkeit (m=2-9) MSECm="n.nn" ¹ Setzt die indirekte Schlittengeschwindigkeit m (0-9) auf den Wert n.nn 0 = Geschwindigkeit bei Leerreihen ("S0") (n.nn=0.05 - 1.4;...

  • Seite 390: Strukturierungsangaben Im Strickprogramm

    CMS – Handhabung und Programmierung Pocketkarte 36.8 Strukturierungsangaben im Strickprogramm START Programm - Start END Programm - Ende RS"n"="m" ¹ Setzt den Rapportzähler n (1-19) auf die Zahl m (1-9999) RBEG*"n" Rapport-Beginn mal n (n= Zahl, Rapportschalter oder Zähler) REND Rapport-Ende REP*"n"...

  • Seite 391: Abstellungen

    CMS – Handhabung und Programmierung Pocketkarte 36.9 Abstellungen PV="n" ¹ Piezoabstellung vorne auf den Wert n (1-32) 1= unempfindlich, 32= sehr empfindlich (auch möglich: PVn) P^="n" ¹ Piezoabstellung hinten auf den Wert n (1-32) 1= unempfindlich, 32= sehr empfindlich (auch möglich: P^n) MOT="n"...

  • Seite 392: Aggregate Ein-/ Ausschalten

    CMS – Handhabung und Programmierung Pocketkarte 36.10 Aggregate ein-/ ausschalten CL="n" ¹ Zahl der Touren n (1-9999) bis zur nächsten Reinigungsfahrt. Die Reinigungsfahrt wird über das gesamte Nadelbett ausgeführt (auch möglich: CLn) CL="n"< ¹ Zahl der Touren n (1-9999) bis zur nächsten Reinigungsfahrt. Die Reinigungsfahrt wird nur nach links bis zum Nadelbettende ausgeführt (auch möglich: CLn<) AS=1 ¹...

  • Seite 393: Aggregate Ein-/ Ausschalten (Cms 730 S, Cms 830 S)

    CMS – Handhabung und Programmierung Pocketkarte 36.10.2 Aggregate ein-/ ausschalten (CMS 730 S, CMS 830 S) ES:n; Einstreifer in Position n (1, U, S, 0) 1 - Einstreifer einschalten U - Einstreifer einschalten bei Umhängereihen S - Einstreifer einschalten bei Strickreihen 0 - Einstreifer ausschalten )(R Fadenklemme rechts öffnen, wird automatisch wieder geschlossen.

  • Seite 394: Warenabzug

    CMS – Handhabung und Programmierung Pocketkarte 36.13 Warenabzug W0 Warenabzugswert ist 0, kein Warenabzugsimpuls für diese Reihe WM="n" ¹ Warenabzugswert = n (0, 0.1, 0.2, 0.3-31.5) (n=Zahl oder Zähler) WMI="n" ¹ Warenabzugsimpuls ist n (0-15) WM%="n" ¹ Warenabzugswert +/-n% (1-80), z.B. WM%=+20, WM%=-30, WM%=#88 WMN="n"...

  • Seite 395: Hilfsabzug

    CMS – Handhabung und Programmierung Pocketkarte 36.13.2 Hilfsabzug W+0 ¹ Hilfsabzug öffnen W+1 ¹ Hilfsabzug schließen (die zuletzt angegebenen Werte sind aktiv) W+="n" ¹ Drehzahlwert n (1-15) 1 = Hilfsabzug geschlossen, dreht nicht 2= kleinste Drehzahl, 15= höchste Drehzahl W+P="n" ¹ Anpressdruck n (0-10), nur bei Maschinen mit 72, 84, 86 und 96 Zoll Arbeitsbreite (ST 468, OKC) W+C="n"...

  • Seite 396: Spezifische Befehle - Cms 9Xx (Okc)

    CMS – Handhabung und Programmierung Pocketkarte 36.13.4 Spezifische Befehle - CMS 9xx (OKC) W0n Warenabzugswert ist 0, Warenabzugsimpuls ist n (0-15), z.B. W05 WM^"n","m" ¹ Bremse des aktiven Abzugssystems (Hauptabzug oder Kammabzug) für maximal 2,5 Sekunden öffnen, Abzugswalze bzw. Kammabzug dreht höchstens um die Gradzahl m zurück (abhängig von der Gestrickspannung und dem Warenabzugswert n).

  • Seite 397: Spezifische Befehle - Cms 3Xx (St 168, 268, 468)

    CMS – Handhabung und Programmierung Pocketkarte 36.13.5 Spezifische Befehle - CMS 3xx (ST 168, 268, 468) WM^"n","m" ¹ Bremse des aktiven Abzugssystems (Hauptabzug oder Kammabzug) für maximal 2,5 Sekunden öffnen, Abzugswalze bzw. Kammabzug dreht höchstens um die Gradzahl m zurück (abhängig von der Gestrickspannung und dem Warenabzugswert n).

  • Seite 398: Zusätzliche Befehle Für Maschinen Mit Kammabzug

    CMS – Handhabung und Programmierung Pocketkarte 36.13.7 Zusätzliche Befehle für Maschinen mit Kammabzug =W= ¹ Hauptabzug öffnen =C= ¹ Hauptabzug schließen =WC("n")= Entlasten des Gestricks. Der Schlitten stoppt in der Umkehr, der Hauptabzug öffnet und schließt sich. In der Wartezeit von n Sekunden wird das Gestrick wieder gespannt. n = 0 bis 20 Sekunden.

  • Seite 399: Musterangaben

    CMS – Handhabung und Programmierung Pocketkarte 36.14 Musterangaben SEN="n"-"m" ¹ Selektiere Strickbereich von Nadel n - m SEN"x"="n"-"m" ¹ Selektiere Strickbereich Teil x (1-4) von Nadel n - m SEL"x":1; ¹ Teil x (1-4) (SENx) einschalten SEL"x":0; ¹ Teil x (1-4) (SENx) ausschalten JA"x"="k"("m"-"n") Jacquard x (1-8), k = Startzeile, m = erste Zeile, n = letzte Zeile z.B.

  • Seite 400: Jacquard

    CMS – Handhabung und Programmierung Pocketkarte 36.15 Jacquard 1100-7999 Zeilennummern für Jacquard *+.ABEGHIKL Jacquard-Symbole MOPQTWYZ abeghiklmopqtwyz XNS Jacquardsymbole (Sonderzeichen) X- Bei Überlagerung wird der Hintergrund nicht verändert N- Nicht Selektieren S- immer Selektieren ...-... Trennzeichen zwischen PA und PAI ...=... Trennzeichen zwischen PAI und PANP 36.15.1 Direkte Befehle (Jacquard) J? Zeigt die aktuelle Jacquardzeile...

  • Seite 401: Jacquardabhängige Entscheidungen

    CMS – Handhabung und Programmierung Pocketkarte 36.16 Jacquardabhängige Entscheidungen JA"n"- Jacquard n (1-8) erniedrigt zur nächsten Jacquardzeile, setzt die Speicher JS, JB und dreht zurück JA"n"+ Jacquard n (1-8) erhöht zur nächsten Jacquardzeile, setzt die Speicher JS, JB und dreht zurück JB"n"...

  • Seite 402: Rapportschalter Und Zähler

    CMS – Handhabung und Programmierung Pocketkarte 36.18 Rapportschalter und Zähler ST="n" ¹ Stückzähler auf den Wert n (1-99999) setzen. (auch möglich: PC="n" oder CP="n") RS"n"="m" ¹ Setzt den Rapportzähler n (1-19) auf die Zahl m (1-99999) ¹ Befehl auch im Fenster "Direkte Befehle" möglich 36.18.1 Direkte Befehle (Rapportschalter und Zähler) ST Zeigt den Wert des Stückzählers an...

  • Seite 403: Zähler

    CMS – Handhabung und Programmierung Pocketkarte 36.19 Zähler #1 - #99 Die Zähler 1-99 stehen frei zur Verfügung. #40 - #99 bei EALL gelöscht Inhalt #1 - #119: von 1 bis 99999 Folgende Zähler werden bei START auf 0 gesetzt: #1 - #39 #46 - #49 #120 - #122...
  • Seite 404 CMS – Handhabung und Programmierung Pocketkarte Zähler bei zweiteiligem Stricken #55 linkes Teil: Anfangsbreite links #56 linkes Teil: Anfangsbreite rechts #57 linkes Teil: Anfangsbreite links Mitte #58 linkes Teil: Anfangsbreite rechts Mitte #59 rechtes Teil: Anfangsbreite links #60 rechtes Teil: Anfangsbreite rechts #61 rechtes Teil: Anfangsbreite links Mitte #62 rechtes Teil: Anfangsbreite rechts Mitte #63 Hilfszähler für Größenkorrektur...

  • Seite 405: Rechnen Mit Zählern

    CMS – Handhabung und Programmierung Pocketkarte #138 Nadelzahl dieser Feinheit z.B. 996 #139 Maschinen Typ (z.B. CMS 400 = 700) #140 Endschalter vom Kamm. (0= Kamm unten, 1= nicht unten, 2= Maschine ohne Kamm) #141 Erstes Teil (SEN1) linke Gestrickkante #142 Erstes Teil (SEN1) rechte Gestrickkante #143 Zweites Teil (SEN2) linke Gestrickkante #144 Zweites Teil (SEN2) rechte Gestrickkante...

  • Seite 406: Intarsia

    PAI:"..."; Patrone für Intarsia, Farbfelderinformationen. In der Patrone ist nur 1 Feld erlaubt. H Im PAI wird das Symbol H beiden benachbarten Farbfeldern zugeordnet S:<A>"..."; Gibt die Jacquardauswahl (PA:) im Farbfeld A frei 36.20.1 Intarsiabefehle bei Mustertechnik "Stoll multi gauges" INTS"n":"..."; Am linken und rechten Farbfeldrand den Intarsia-Bindungsbereich auf n Nadeln (n=2-3) erweitern INTS"n"L:"...";...

  • Seite 407: Formstricken

    CMS – Handhabung und Programmierung Pocketkarte 36.21 Formstricken PFN Maschine arbeitet als Normalmaschine ohne FF-Funktion (automatisch nach START) PF0 Maschine arbeitet als FF-Maschine, Korrekturen mit N durch die Randzähler (#L, #R, #LM, #RM und #L1 bis #R2) PF1 PA-Korrektur PL: und PR: einschalten. Plus Funktion von PF0 PF2 Alle angegebenen PA-Korrekturen werden ausgeführt PL:'LLLL';...
  • Seite 408 CMS – Handhabung und Programmierung Pocketkarte Zähler bei zweiteiligem Stricken #L1 linkes Teil: Randzähler links #R1 linkes Teil: Randzähler rechts #LM1 linkes Teil: Randzähler links Mitte #RM1 linkes Teil: Randzähler rechts Mitte #L2 rechtes Teil: Randzähler links #R2 rechtes Teil: Randzähler rechts #LM2 rechtes Teil: Randzähler links Mitte #RM2 rechtes Teil: Randzähler rechts Mitte Verändern der Formzähler...

  • Seite 409: Direkte Befehle

    CMS – Handhabung und Programmierung Pocketkarte 36.22 Direkte Befehle W- Zeigt alle Zeilen ab der ersten Zeile an (automatischer Wechsel in das Fenster "Sintral-Editor") W"n"- Zeigt ab Zeile n alle Zeilen an (automatischer Wechsel in das Fenster "Sintral- Editor") W"n"-"m" Zeigt die Zeilen n bis m an (automatischer Wechsel in das Fenster "Sintral- Editor") EALL Löscht alles LEALL Löscht geschützten Speicherbereich (Bibliothek)
  • Seite 410 CMS – Handhabung und Programmierung Pocketkarte MC!#"n" Setzt Maschinennummer n (1-9999) für KnitLAN-Verbindung S#"n" Schichtzähler und Report n (1-5) einschalten S#"n"=0 Schichtzähler und Report n (1-5) löschen S#? Zeigt Inhalt der Schichtzähler SH Kurzreport, Anzeige der letzten Abstellursache mit Uhrzeit. Beispiel: 3 09:16 bedeutet: Abstellung wegen Stückzähler = 0.

  • Seite 411: Fadenlängen-Kontrolle (Ylc, Ascon, Stixx)

    CMS – Handhabung und Programmierung Pocketkarte 36.23 Fadenlängen-Kontrolle (YLC, ASCON, STIXX) YLC1 Messen und Regeln, abhängig von der Schlittenrichtung (auch möglich: STIXX1) YLC2 Spezielles Strickprogramm um die Abzugsteile zu justieren (auch möglich: STIXX2) YLC3 Messen im Testgestrick für Modus 1, 7 oder 8 (auch möglich: STIXX3) YLC4 Messen und Korrekturwerte ermitteln (auch möglich: STIXX4) YLC5 Messen im Originalteil für Modus 6 (auch möglich: STIXX5) YLC6 Regeln mit den Korrekturwerten aus Modus 5 (auch möglich: STIXX6)

  • Seite 412: Service-Befehle

    CMS – Handhabung und Programmierung Pocketkarte 36.24 Service-Befehle 36.24.1 Fadenführer (Direkte Befehle) EXY^ Alle Fadenführer ausschalten beim Ausschalten des Maschinenhauptschalters (Befehl ist bis zum Ausschalten aktiv) 36.24.2 Versatz (Direkte Befehle) VPK>"n" Versatzposition-Korrektur nach rechts um n Schritte (1-8) VPK<"n" Versatzposition-Korrektur nach links um n Schritte (1-8) VPK Zeigt maschinenspezifische Versatzposition-Korrektur VGK>"n"...

  • Seite 413: Abzugsteil-Einstellungen (Direkte Befehle)

    CMS – Handhabung und Programmierung Pocketkarte 36.24.4 Abzugsteil-Einstellungen (Direkte Befehle) NPK("n")^<="m"$"p" Einzelkorrektur von Abzugsteil n (1-6) hinten, < - Schlittenrichtung (< nach links, > nach rechts) m (-2.0, ... +2.0) - Normales Kulieren der Maschen $ - Splittbereich um p (-2.0, ... +2.0) korrigieren NPK("n")V<="m"$"p"...

  • Seite 414: Informations-Befehle (Direkte Befehle)

    MC-SAVE Aktuelle Maschinendaten auf Festplatte (Harddisk) sichern (nicht bei OKC) MC-RESTORE Zuvor mit MC-SAVE gesicherte Maschinendaten von der Festplatte in den Maschinenspeicher zurückspielen (nicht bei OKC) MC-RESTOREDATA Die Werkseinstellungen von STOLL in den Maschinenspeicher zurückspielen (nicht bei OKC) SAVE DONGLE Kopiert die aktuellen Maschinendaten auf Diskette.
