Vorortbedienung und Anzeige
ACHTUNG
Durch die Parametrierung des Messumformers können Anzeige und Messaus-
gang so eingestellt sein, dass der wahre Prozessdruck nicht wiedergegeben wird.
Zur Kontrolle sollten die Basisparameter (Tabelle 2, S. 12) vor Inbetriebnahme
kontrolliert werden.
3.1.1
Digitalanzeiger

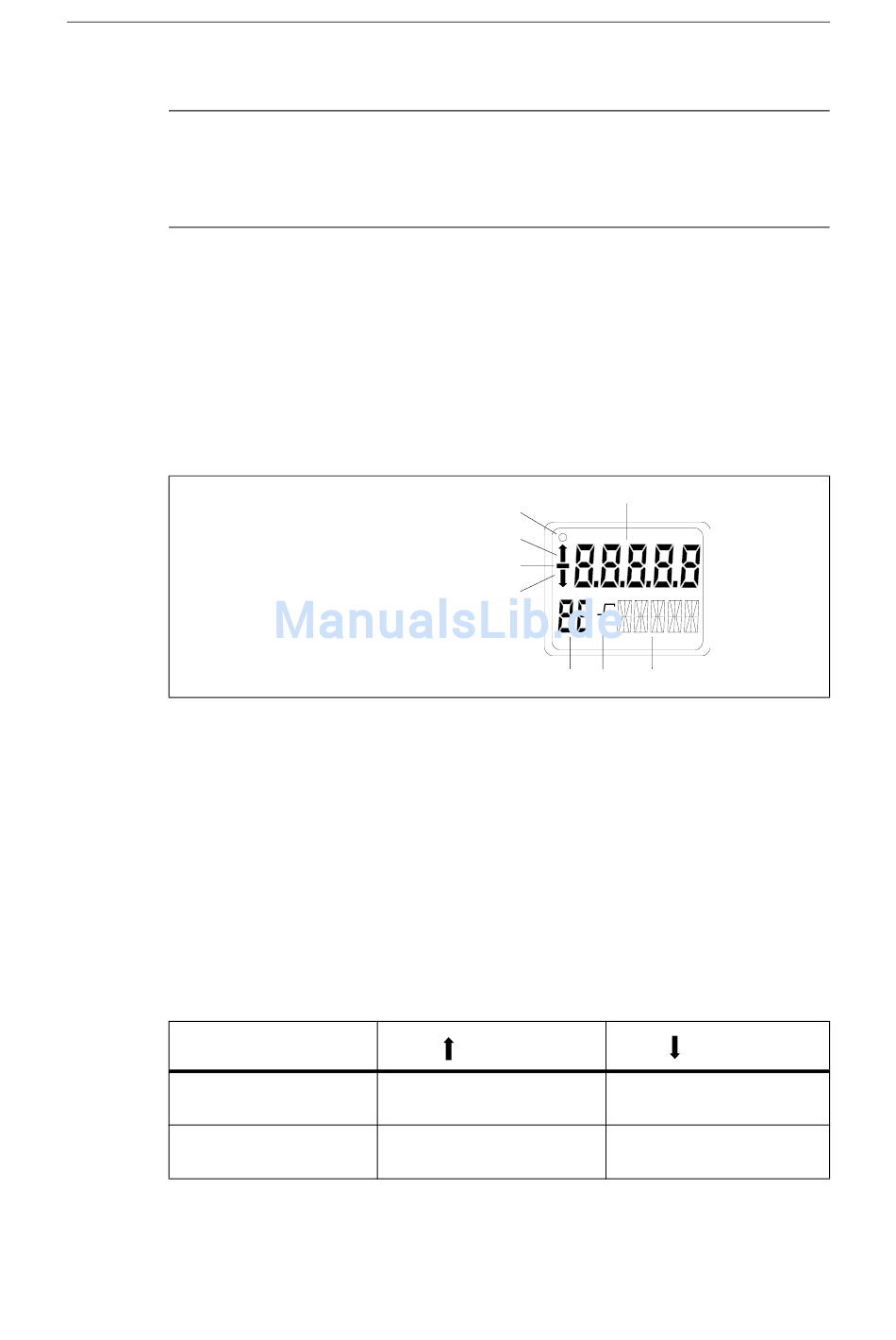

Ein aufgestecktes Standarddisplay dient zur lokalen Anzeige des Messwertes (1,
Bild 12) mit Einheit (2),Vorzeichen (6), Status (5, 7) und Modus (4). Für die Geräte-
variante „Differenzdruck und Durchfluss" wird das Wurzelzeichen (3) eingesetzt.
Eine aktive Kommunikation, z. B. mit einem HART-Communicator, wird durch Blin-
ken der Kommunikationsanzeige (8) angezeigt.
1
Messwert
2
Einheit/Bargraph
3
Wurzelanzeige (Durchfluss)
4
Modus/Tastensperre
5
Untere Stromgrenze erreicht
6
Vorzeichen für Messwert
7
Obere Stromgrenze erreicht
8
Kommunikationsanzeige
Bild 12
3.1.2
Messwertdarstellung
In der Messwertdarstellung wird je nach Kundeneinstellung der vom Messumformer
ausgegebene Strom, der prozentuale Messwert der jeweils eingestellten Messart
(Füllstand, Durchfluss usw.) bezogen auf den eingestellten Messbereich oder der
Messwert in einer wählbaren physikalischen Einheit dargestellt.
Statusanzeige
Betriebsart
Modus 2 (MA* einstellen)
Modus 3 (ME* einstellen)
Tabelle 3
24
Aufbau Digitalanzeiger
bei Überschreiten des obe-
ren Stromgrenzwerts
bei Überschreiten des obe-
ren Stromgrenzwerts
Bedeutung der Pfeilanzeigen
1
8
7
6
5
4
3
(7, Bild 12)
bei Unterschreiten des unte-
ren Stromgrenzwerts
bei Unterschreiten des unte-
ren Stromgrenzwerts
2
(5, Bild 12)
SITRANS P, Serie DS III
A5E00047090-05
