Betriebsanleitung

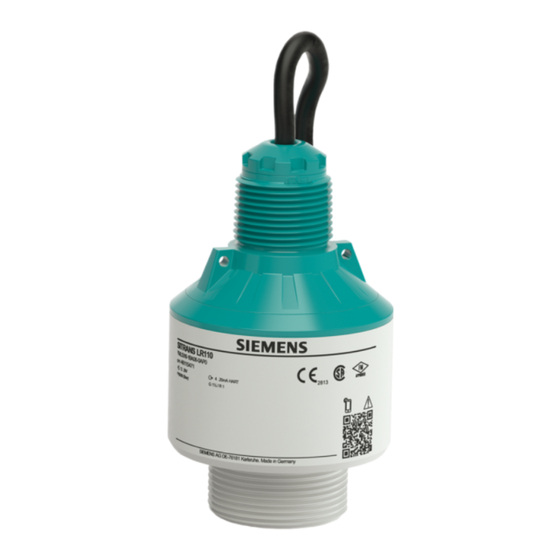

SITRANS L
Radar-Messumformer
SITRANS LR110
Ausgabe
12/2020
https://www.siemens.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SITRANS L Serie

  • Seite 1 Betriebsanleitung SITRANS L Radar-Messumformer SITRANS LR110 Ausgabe 12/2020 https://www.siemens.com...
  • Seite 2 Vorwort Einleitung Sicherheitshinweise SITRANS L Beschreibung Radar-Messumformer SITRANS LR110 Einbauen/Anbauen Modbus Anschließen Zugriffsschutz Betriebsanleitung Mit mobilem Endgerät in Betrieb nehmen (Bluetooth) Bedienen Diagnose und Troubleshooting Service und Wartung Zertifikate und Zulassungen Technische Daten und Maßzeichnungen 12/2020 62707-00-01 A5E49829013...
  • Seite 3: Qualifiziertes Personal

    Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,...
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ............................v Einleitung ..........................1 Funktion ....................... 1 Zielgruppe ......................1 Verwendete Symbolik .................... 1 Sicherheitshinweise ......................3 Autorisiertes Personal .................... 3 Bestimmungsgemäße Verwendung ............... 3 Warnung vor Fehlgebrauch ................... 3 Allgemeine Sicherheitshinweise ................3 Radarfrequenzen für weltweiten Einsatz ..............4 Installation und Betrieb in den USA und Kanada ............
  • Seite 5 Inhaltsverzeichnis Verbindung herstellen ..................21 Bedienen ..........................23 Diagnose und Troubleshooting ................... 27 Instandhalten ...................... 27 Störungen beseitigen ..................27 Statusmeldungen nach NE 107 ................28 Behandlung von Messfehlern ................30 Rücksendeverfahren .................... 35 Technische Unterstützung ................... 36 Vorgehen im Reparaturfall ................... 36 Service und Wartung ......................
  • Seite 6: Vorwort

    Vorwort Sicherheitshinweise für Ex-Bereiche WARNUNG Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheitshinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2020-12-01 SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 7 Vorwort SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 8: Einleitung

    Einleitung Funktion Die vorliegende Anleitung liefert Ihnen die erforderlichen Informationen für Montage, Anschluss und Inbetriebnahme sowie wichtige Hinweise für Wartung, Störungsbeseitigung, den Austausch von Teilen und die Sicherheit des Anwenders. Lesen Sie diese deshalb vor der Inbetriebnahme und bewahren Sie sie als Produktbestandteil in unmittelbarer Nähe des Gerätes jederzeit zugänglich auf.
  • Seite 9 Einleitung 1.3 Verwendete Symbolik Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Handlungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 10: Sicherheitshinweise

    Sicherheitshinweise Autorisiertes Personal Sämtliche in dieser Dokumentation beschriebenen Handhabungen dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisiertes Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche persönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der SITRANS LR110 ist ein Transmitter zur kontinuierlichen Füllstandmessung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel Produktbeschreibung".
  • Seite 11: Radarfrequenzen Für Weltweiten Einsatz

    A Class 2 power supply unit has to be used for the installation in the USA and Canada. Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. SITRANS LR110...
  • Seite 12 Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
  • Seite 13 Sicherheitshinweise 2.7 Security-Hinweise SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 14: Beschreibung

    Beschreibung Aufbau Lieferumfang Der Lieferumfang besteht aus: • Radartransmitter SITRANS LR110 Informationsblatt Dokumente und Software" mit: • • Geräte-Seriennummer • QR-Code mit Link zum direkten Abscannen • Informationsblatt Device Bluetooth and Parameter Access Codes" mit: • Bluetooth PIN • Bluetooth PUK •...
  • Seite 15: Arbeitsweise

    Beschreibung 3.2 Arbeitsweise Komponenten Radarantenne Prozessanschluss Elektronikgehäuse Montagegewinde Anschlusskabel Abbildung 3.1 Komponenten des SITRANS LR110 Typschild Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Einsatz des Gerätes. Gerätetyp Seriennummer Technische Daten Feld für Zulassungen QR-Code für Gerätedokumentation Drahtloser Zugang per mobilem Endgerät Abbildung 3.2 Aufbau des Typschildes (Beispiel) Arbeitsweise...
  • Seite 16: Bedienung

    Antenne als Echo mit geänderter Frequenz empfangen. Die Frequenzänderung ist proportional zur Distanz und wird in die Füllhöhe umgerechnet. Bedienung Drahtlose Bedienung Geräte mit integriertem Bluetooth-Modul lassen sich drahtlos über die Siemens mobile IQ App bedienen: • Smartphone/Tablet (iOS- oder Android-Betriebssystem) Transmitter Mobiles Endgerät Abbildung 3.3...
  • Seite 17: Zubehör

    Beschreibung 3.5 Zubehör Transport Der Transport muss unter Berücksichtigung der Hinweise auf der Transportverpackung erfolgen. Nichtbeachtung kann Schäden am Gerät zur Folge haben. Transportinspektion Die Lieferung ist bei Erhalt unverzüglich auf Vollständigkeit und eventuelle Transportschäden zu untersuchen. Festgestellte Transportschäden oder verdeckte Mängel sind entsprechend zu behandeln.
  • Seite 18: Einbauen/Anbauen

    Einbauen/Anbauen Allgemeine Hinweise Umgebungsbedingungen Das Gerät ist für normale und erweiterte Umgebungsbedingungen nach DIN/EN/ IEC/ANSI/ISA/UL/CSA 61010-1 geeignet. Es kann sowohl im Innen- als auch im Außenbereich eingesetzt werden. Prozessbedingungen Hinweis Das Gerät darf aus Sicherheitsgründen nur innerhalb der zulässigen Prozessbedingungen betrieben werden. Die Angaben dazu finden Sie in Kapitel Technische Daten"...
  • Seite 19: Montagehinweise

    Einbauen/Anbauen 4.3 Montagehinweise Gegenmutter aus Kunststoff. Für den empfohlenen Abstand zur Wand ist das Kapitel Montagehinweise" zu beachten. Abbildung 4.1 Montage über einen Montagewinkel Montagehinweise Montageposition Montieren Sie das Gerät an einer Position, die mindestens 200 mm (7.874 in) von der Behälterwand entfernt ist. Bei einer mittigen Montage des Gerätes in Behältern mit Klöpper- oder Runddecken können Vielfachechos entstehen, die jedoch durch einen entsprechenden Abgleich ausgeblendet werden können (siehe Kapitel Inbetriebnahme").
  • Seite 20 Einbauen/Anbauen 4.3 Montagehinweise Bezugsebene Die Mitte der Antennenlinse ist der Beginn des Messbereichs und gleichzeitig die Bezugsebene für den Min.-/Max.-Abgleich, siehe folgende Grafik: Bezugsebene Abbildung 4.3 Bezugsebene Einströmendes Medium Montieren Sie die Geräte nicht über oder in den Befüllstrom. Stellen Sie sicher, dass Sie die Mediumoberfläche erfassen und nicht das einströmende Medium.
  • Seite 21: Ausrichtung

    Einbauen/Anbauen 4.3 Montagehinweise Hinweis Bei der Montage auf längeren Rohrstutzen empfehlen wir, eine Störsignalausblendung durchführen (siehe Kapitel Parametrieren"). Richtwerte für die Stutzenlängen finden Sie in der nachfolgenden Abbildung bzw. Tabelle. Die Werte wurde aus typischen Anwendungen abgeleitet. Abweichend von den vorgeschlagenen Abmessungen sind auch größere Stutzenlängen möglich, allerdings müssen die örtlichen Gegebenheiten berücksichtigt werden.
  • Seite 22: Messanordnungen - Durchfluss

    Einbauen/Anbauen 4.4 Messanordnungen - Durchfluss Abbildung 4.8 Rührwerke Schaumbildung Durch Befüllung, Rührwerke oder andere Prozesse im Behälter, können sich zum Teil Schäume auf der Mediumoberfläche bilden, die das Sendesignal sehr stark dämpfen. Wenn Schäume zu Messfehlern führen, sollten Sie Transmitteren mit geführtem Radar einsetzen.
  • Seite 23 Einbauen/Anbauen 4.4 Messanordnungen - Durchfluss Rechtecküberfall Überfallblende (Seitenansicht) Oberwasser Unterwasser Überfallblende (Ansicht vom Unterwasser) Abbildung 4.9 Durchflussmessung mit Rechtecküberfall: h = max. Befüllung des max. Rechtecküberfalls Khafagi-Venturirinne Position Transmitter Venturirinne Abbildung 4.10 Durchflussmessung mit Khafagi-Venturirinne: h = max. Befüllung der Rinne max. SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 24: Anschließen

    Anschließen Anschluss vorbereiten Sicherheitshinweise Beachten Sie grundsätzlich folgende Sicherheitshinweise: • Elektrischen Anschluss nur durch ausgebildetes und vom Anlagenbetreiber autorisiertes Fachpersonal durchführen WARNUNG Nur in spannungslosem Zustand anschließen bzw. abklemmen. Spannungsversorgung Die Daten für die Spannungsversorgung finden Sie in Kapitel Technische Daten". Hinweis Versorgen Sie das Gerät über einen energiebegrenzten Stromkreis (Leistung max.
  • Seite 25: Kabelschirmung Und Erdung

    Anschließen 5.2 Anschlussplan Kabelschirmung und Erdung Es wird empfohlen, die Kabelschirmung auf der Versorgungsseite auf Erdpotenzial zu legen. Anschlussplan Aderbelegung Anschlusskabel Abbildung 5.1 Aderbelegung fest angeschlossenes Anschlusskabel Aderfarbe Funktion Polarität Braun Spannungsversorgung Plus (+) Blau Spannungsversorgung Minus (-) Schwarz Modbus-Signal D+ Plus (+) Weiß...
  • Seite 26: Zugriffsschutz

    Zugriffsschutz Bluetooth-Funkschnittstelle Geräte mit Bluetooth-Funkschnittstelle sind gegen einen unerwünschten Zugriff von außen geschützt. Dadurch ist der Empfang von Mess- und Statuswerten sowie das Ändern von Geräteeinstellungen über diese Schnittstelle nur autorisierten Personen möglich. Bluetooth PIN Zum Aufbau der Bluetooth-Kommunikation über das Bedientool (Smartphone/Tablet/ Notebook) ist ein Bluetooth PIN erforderlich.
  • Seite 27 Zugriffsschutz 6.2 Schutz der Parametrierung danach nur noch ausgelesen, aber nicht mehr geändert werden. Der Benutzer- PIN wird ebenfalls im Bedientool gespeichert. Er muss jedoch im Unterschied zum Bluetooth PIN für jedes Entsperren neu eingegeben werden. Bei Benutzung der Bedien-App bzw. der EDD wird dann der gespeicherte Benutzer-PIN dem Anwender zum Entsperren vorgeschlagen.
  • Seite 28: Mit Mobilem Endgerät In Betrieb Nehmen (Bluetooth)

    Mit mobilem Endgerät in Betrieb nehmen (Bluetooth) Verbindung herstellen Verbindung aufbauen Starten Sie die Bedien-App. Das mobile Endgerät sucht automatisch Bluetooth-fähige Geräte in der Umgebung. Die gefundenen Geräte werden aufgelistet. Wählen Sie in der Geräteliste das gewünschte Gerät aus. Authentifizieren Beim ersten Verbindungsaufbau müssen sich Bedientool und Transmitter gegenseitig authentifizieren.
  • Seite 29 Mit mobilem Endgerät in Betrieb nehmen (Bluetooth) 7.1 Verbindung herstellen SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 30: Bedienen

    Bedienen So konfigurieren Sie das Gerät: Laden Sie die SITRANS mobile IQ App aus dem App Store auf Ihr mobiles Gerät herunter und installieren Sie die App. Starten Sie die App. Die Geräte in Reichweite erscheinen. Klicken Sie auf das Gerät, mit dem Sie sich verbinden möchten. Bei der ersten Verbindung muss ein mit dem Gerät ausgelieferter PIN-Code eingegeben SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 31 Bedienen werden (siehe Blatt Device Bluetooth and Parameter Access Codes). Nach erfolgreicher PIN-Eingabe werden die Informationen zum Gerät angezeigt. SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 32 Bedienen Verwenden Sie das Setup/die Schnellinbetriebnahme, um den Transmitter für Ihren Anwendungstyp zu konfigurieren. SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 33 Bedienen Viele Diagnosewerkzeuge werden unterstützt, einschließlich der Anzeige des Echoprofils: SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 34: Diagnose Und Troubleshooting

    Diagnose und Troubleshooting Instandhalten Wartung Bei bestimmungsgemäßer Verwendung ist im Normalbetrieb keine besondere Wartung erforderlich. Vorkehrungen gegen Anhaftungen Bei manchen Anwendungen können Füllgutanhaftungen am Antennensystem das Messergebnis beeinflussen. Treffen Sie deshalb je nach Transmitter und Anwendung Vorkehrungen, um eine starke Verschmutzung des Antennensystems zu vermeiden. Ggf.
  • Seite 35: Statusmeldungen Nach Ne 107

    Diagnose und Troubleshooting 9.3 Statusmeldungen nach NE 107 • Prozess • Spannungsversorgung • Signalauswertung Störungsbeseitigung Die ersten Maßnahmen sind: • Auswertung von Fehlermeldungen • Überprüfung des Ausgangssignals • Behandlung von Messfehlern Weitere umfassende Diagnosemöglichkeiten bieten Ihnen ein mobiles Endgerät (Smartphone/Tablet) mit der Bedien-App bzw. ein PC/Notebook mit der PDM und der passenden EDD.
  • Seite 36: Function Check

    Diagnose und Troubleshooting 9.3 Statusmeldungen nach NE 107 Code Ursache Beseitigung Textmeldung Allgemeiner Softwarefehler F105 Gerät befindet sich noch in der Ende der Einschaltphase abwarten Einschaltphase, der Messwert konnte Ermittle Messwert Dauer je nach Messumgebung und noch nicht ermittelt werden Parametrierung bis zu 3 Minuten F260 Prüfsummenfehler in den Gerät zur Reparatur einsenden...
  • Seite 37: Behandlung Von Messfehlern

    Diagnose und Troubleshooting 9.4 Behandlung von Messfehlern Code Ursache Beseitigung Textmeldung M501 Hardwarefehler EEPROM Gerät zur Reparatur einsenden Fehler im Auslieferungszustand M507 Fehler bei der Inbetriebnahme Reset durchführen und Inbetriebnahme wiederholen Fehler in der Fehler beim Ausführen eines Resets Geräteeinstellung Störsignalausblendung fehlerhaft M508 Prüfsummenfehler in Bluetooth- Softwareupdate durchführen...
  • Seite 38 Diagnose und Troubleshooting 9.4 Behandlung von Messfehlern Fehlerbeschreibung Ursache Beseitigung Messwert zeigt zu Min.-/Max.-Abgleich nicht korrekt Min.-/Max.-Abgleich anpassen geringen bzw. zu hohen Linearisierungskurve falsch Linearisierungskurve anpassen Füllstand Messwert springt Richtung Prozessbedingt sinkt die Amplitude Störsignalausblendung durchführen 100 % des Füllstandechos Störsignalausblendung wurde nicht durchgeführt Amplitude oder Ort eines Ursache der veränderten...
  • Seite 39 Diagnose und Troubleshooting 9.4 Behandlung von Messfehlern Fehlerbeschreibung Ursache Beseitigung Messwert springt bei Variierendes Kondensat oder Störsignalausblendung durchführen Befüllung sporadisch auf Verschmutzungen an der Antenne oder Störsignalausblendung 100 % mit Kondensat/Verschmutzung im Nahbereich durch Editieren erhöhen Messwert springt auf Füllstandecho wird im Nahbereich Messstelle prüfen: Antenne ≥ 100 % bzw.
  • Seite 40 Diagnose und Troubleshooting 9.4 Behandlung von Messfehlern Fehlerbeschreibung Ursache Beseitigung Fehlerbeschreibung Ursache Beseitigung Messwert zeigt zu Min.-/Max.-Abgleich nicht korrekt Min.-/Max.-Abgleich anpassen geringen bzw. zu hohen Linearisierungskurve falsch Linearisierungskurve anpassen Füllstand Messwert springt Richtung Prozessbedingt sinkt die Amplitude Störsignalausblendung durchführen 100 % des Produktechos Störsignalausblendung wurde nicht durchgeführt Amplitude oder Ort eines...
  • Seite 41 Diagnose und Troubleshooting 9.4 Behandlung von Messfehlern Fehlerbeschreibung Ursache Beseitigung Messwert springt bei Veränderliches Kondensat oder Störsignalausblendung durchführen Befüllung sporadisch auf Verschmutzungen an der Antenne oder Störsignalausblendung 100 % mit Kondensat/Verschmutzung im Nahbereich durch Editieren erhöhen Fehlerbeschreibung Ursache Beseitigung Messwert bleibt beim Störsignal größer als Füllstandecho Störsignale im Nahbereich Entleeren im Nahbereich...
  • Seite 42: Rücksendeverfahren

    Verpackung an. Geräte/Ersatzteile, die ohne Dekontaminationserklärung zurückgesendet werden, werden vor einer weiteren Bearbeitung auf Ihre Kosten fachgerecht gereinigt. Benötigte Formulare: • Lieferschein • Rückwaren-Begleitschein mit folgenden Angaben: https://www.siemens.com/ processtransmitteration/returngoodsnote • Produkt (Artikelbezeichnung) • Anzahl der zurückgesendeten Geräte/Ersatzteile • Grund für die Rücksendung •...
  • Seite 43: Technische Unterstützung

    Zertifikate finden Sie im Internet unter www.siemens.com/processtransmitteration/ certificates [https://www.siemens.com/processtransmitteration/certificates] oder auf einer beiliegenden DVD. Vorgehen im Reparaturfall Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an Siemens. Sie finden die Standorte auf www.siemens.com/processautomation [https://www.siemens.com/ processautomation]. SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 44: Service Und Wartung

    Lieferanten innerhalb der EG zurückgesendet oder an einen örtlich zugelassenen Entsorgungsbetrieb zurückgegeben werden. Beachten Sie die in Ihrem Land geltenden Vorschriften. Ausführlichere Informationen über Geräte, die Batterien enthalten, finden Sie unter: (https://support.industry.siemens.com/cs/document/109479891/) Hinweis Gesonderte Entsorgung erforderlich Das Gerät enthält Bestandteile, die gesondert zu entsorgen sind.
  • Seite 45 Service und Wartung 10.2 Entsorgen SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 46: Zertifikate Und Zulassungen

    Das Bluetooth-Funkmodul im Gerät wurde nach der aktuellen Ausgabe der zutreffenden landesspezifischen Normen bzw. Standards geprüft und zugelassen. Die Bestätigungen sowie Bestimmungen für den Einsatz finden Sie im mitgelieferten Dokument Funktechnische Zulassungen" bzw. auf www.siemens.com/level [https:// www.siemens.com/level]. 11.2 Zulassungen für Ex-Bereiche Für die Geräteserie sind zugelassene Ausführungen zum Einsatz in...
  • Seite 47: Eu-Konformität

    EU-Konformität Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EU-Richtlinien. Mit der CE-Kennzeichnung bestätigen wir die Konformität des Gerätes mit diesen Richtlinien. Die EU-Konformitätserklärung finden Sie auf www.siemens.com/level [https:// www.siemens.com/level]. 11.6 NAMUR-Empfehlungen Die NAMUR ist die Interessengemeinschaft Automatisierungstechnik in der Prozessindustrie in Deutschland.
  • Seite 48: Technische Daten Und Maßzeichnungen

    Technische Daten Hinweis für zugelassene Geräte Gerätespezifikationen: Siemens unternimmt alle Anstrengungen, um die Richtigkeit dieser Spezifikationen zu gewährleisten, behält sich aber das Recht vor, diese jederzeit zu ändern. Gerätespezifische Zulassungen: Die gerätespezifischen Zulassungen sind immer den Typschildern auf dem Gerät zu entnehmen.
  • Seite 49: Eingangsgröße

    Technische Daten und Maßzeichnungen 12.1 Technische Daten Eingangsgröße Messgröße Messgröße ist der Abstand zwischen dem Antennenrand des Transmitters und der Mediumoberfläche. Der Antennenrand ist auch die Bezugsebene für die Messung. Messbereich 0 … 15 m (0 … 49.21 ft) Minimale Dielektrizitätszahl εr ≥ 1,6 des Füllgutes Minimaler Messabstand Frequenzen 1, 2, 4 0 mm (0 in) Frequenz 3...
  • Seite 50: Umgebungsbedingungen

    Technische Daten und Maßzeichnungen 12.1 Technische Daten Einstreuungen im Rahmen der EN 61326 Messcharakteristiken und Leistungsdaten Messfrequenz W-Band (80 GHz-Technologie) Messzykluszeit ≤ 250 ms Sprungantwortzeit ≤ 3 s Abstrahlwinkel 8° Bei Betriebsspannung U ≥ 24 V DC Zeitspanne nach sprunghafter Änderung der Messdistanz von 1 m auf 5 m, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2).
  • Seite 51: Spannungsversorgung

    Technische Daten und Maßzeichnungen 12.2 Modbus – Übersicht Spannungsversorgung Betriebsspannung 8 … 30 V DC Leistungsaufnahme ohne/mit Buskommunikation typ. bei 12 DC 150 mW/330 mW 24 V DC 240 mW/420 mW Verpolungsschutz Integriert Überspannungsschutz Durchschlagsfestigkeit gegen > 10 kV metallische Montageteile Überspannungsfestigkeit > 1000 V (Prüfstoßspannungen 1,2/50 µs an 42 Ω) Zusätzlicher Durch potenzialfreien Aufbau der Elektronik und umfassende Überspannungsschutz Isolationsmaßnahmen im allgemeinen nicht erforderlich.
  • Seite 52: Kommunikation

    Technische Daten und Maßzeichnungen 12.3 Kommunikation 12.3 Kommunikation Register Register Name Data type Configurable Values Unit Default Number Value Address uint8 1 … 255 – Baud Rate enum16 1200, 2400, 4800, – 9600 9600, 19200, 38400, 57600 Parity enum8 0 = None, 1 = Odd, 2 = –...
  • Seite 53: Messwerte

    Technische Daten und Maßzeichnungen 12.5 Messwerte 12.5 Messwerte Register Register Name Data Note Number type Access Status enum8 Bit 0: Invalid Measurement Value PV, Bit 1: Invalid Measurement Value SV, Bit 2: Invalid Measurement Value TV, Bit 3: Invalid Measurement Value QV PV Unit enum16 32=Degree Celsius, 33=Degree Fahrenheit,...
  • Seite 54: Zusätzliche Messdaten

    Technische Daten und Maßzeichnungen 12.6 Zusätzliche Messdaten Register Register Name Data Note Number type Access 1438 float32 Quarternary Variable in Byte Order CDAB 2000 Status enum8 See Register 100 2002 float32 Primary Variable in Byte Order ABCD (Big Endian) 2004 float32 Secondary Variable in Byte Order ABCD (Big Endian) 2006 float32...
  • Seite 55: Diagnosedaten, Geräteinformationen

    Technische Daten und Maßzeichnungen 12.7 Diagnosedaten, Geräteinformationen Register Register Name Type Note/Unit Number 2305 Absolute echo float32 amplitude 2314 Signal Quality float32 12.7 Diagnosedaten, Geräteinformationen Register Register Name Type Note Number 2300 Current uint32 According to NAMUR NE 107 recommendation diagnostic code 2307 Device status uint8...
  • Seite 56 Technische Daten und Maßzeichnungen 12.8 Funktionscodes Parameter Length Code/Data Response: Function Code 1 Byte 0x04 Byte count 1 Byte Register Value N*2 Bytes Data Mit diesem Funktionscode wird in ein einzelnes Holding Register geschrieben. Parameter Length Code/Data Request: Function Code 1 Byte 0x06 Start Address 2 Bytes...
  • Seite 57: Konfiguration Eines Typischen Modbus-Hosts

    Technische Daten und Maßzeichnungen 12.9 Konfiguration eines typischen Modbus-Hosts Parameter Length Code/Data Request: Function Code 1 Byte 0x11 Response: Function Code 1 Byte 0x11 Byte Number 1 Byte Slave ID 1 Byte Run Indicator Status 1 Byte Mit diesem Funktionscode wird die Device Identification abgefragt. Parameter Length Code/Data...
  • Seite 58: Maße

    Technische Daten und Maßzeichnungen 12.10 Maße 12.10 Maße Abbildung 12.2 Maße SITRANS LR110 12.11 Licensing information for open source software Open source software components are also used in this device. A documentation of these components with the respective license type, the associated license texts, copyright notes and disclaimers can be found on our homepage.
  • Seite 59 Technische Daten und Maßzeichnungen 12.12 Warenzeichen SITRANS LR110 Betriebsanleitung, 12/2020, A5E49829013...
  • Seite 60: Weitere Informationen

    Weitere Informationen Process Automation https://www.siemens.com/processautomation Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
