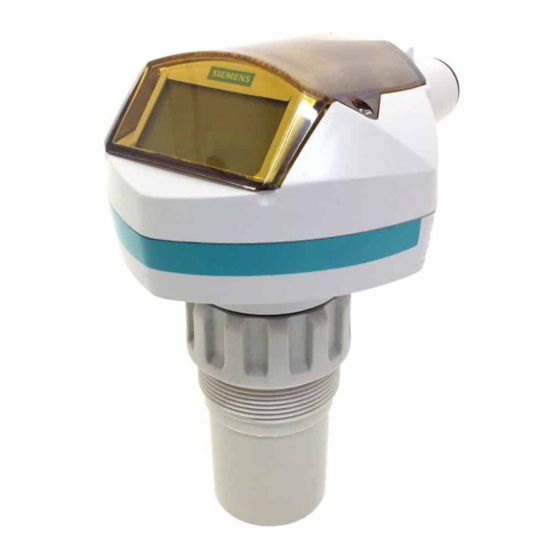

Siemens SITRANS Probe LU Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SITRANS Probe LU:
- Kurzanleitung (409 Seiten) ,
- Schnellstartanleitung (187 Seiten) ,
- Bedienungsanleitung (163 Seiten)
Verwandte Anleitungen für Siemens SITRANS Probe LU
Inhaltszusammenfassung für Siemens SITRANS Probe LU
- Seite 1 Quick Start Manual June 2004 sitrans PROBE LU Downloaded from www.Manualslib.com manuals search engine...
-
Seite 31: Sicherheitstechnische Hinweise
SITRANS Probe LU Kurzanleitung Diese Betriebsanleitung ist eine Kurzfassung der wesentlichen Merkmale und Funktionen des SITRANS Probe LU. Es ist sehr empfehlenswert, die ausführliche Version der Anleitung zu erwer- ben, damit Sie Ihr Gerät optimal nutzen können. Die vollständige Betriebsanleitung finden Sie auf unserer Webseite: www.siemens-milltronics.com. -
Seite 32: Technische Daten
Sensor und Prozessanschluss verbunden ist. Als Sensormaterial steht ETFE (Ethylen-Tetrafluorethylen) oder PVDF (Polyvinylidenfluorid) zur Auswahl. Damit ist der SITRANS Probe LU für den Einsatz in zahlreichen Industriebereichen und Applikationen mit korrosiven Chemikalien geeignet. Der Ultraschallsensor besitzt einen integrierten Temperaturfühler, um Temperaturschwankun- gen in der Applikation auszugleichen. -
Seite 33: Versorgungsspannung
Verwendung entsprechen und für die Betriebsbe- dingungen geeignet sein. Hinweis: Die Installation darf nur durch qualifiziertes Personal und unter Beachtung der lokalen, gesetzlichen Bestimmungen durchgeführt werden. 7ML19985QR81 SITRANS Probe LU – KURZANLEITUNG Seite DE-3 Downloaded from www.Manualslib.com manuals search engine... - Seite 34 300 mm (1 ft.) zwischen der Sensorunterkante und dem maximal zu erwarten- den Füllstand gewährleistet ist. SITRANS Probe LU ist in drei Gewindeausführungen erhältlich: 2" NPT, 2" BSP oder PF2/G. Bevor Sie den SITRANS Probe LU einschrauben, überprüfen Sie, dass es sich um denselben Gewindetyp handelt, um eine Beschädigung zu vermeiden.
-
Seite 35: Anschluss Des Sitrans Probe Lu
Gemäß IEC -1010-1 Anhang H müssen Gleichstromklemmen von einer Schutzkleinspannungsquelle (SELV) versorgt werden. Alle Feldanschlüsse müssen entsprechend der angelegten Spannung isoliert sein. Anschluss des SITRANS Probe LU Hinweise: • Nähere Angaben zur Schaltung bei Eigensicherheit finden Sie in der vollständigen Betriebsanleitung. -
Seite 36: Anzeige Im Run Modus
RUN Modus und PROGRAMMIER-Modus Der SITRANS Probe LU besitzt 2 Betriebsarten: RUN und PROGRAMMIERUNG. Sobald das Gerät eingeschaltet ist, startet der SITRANS Probe LU automatisch im RUN Modus und erfasst den Materialfüllstand. Auf der Hauptanzeige erscheint der Materialfüllstand (in Metern) bezogen auf den Messbereich (Nullpunkt des Prozesses). Dies entspricht der Voreinstel- lung der Anzeige. -
Seite 37: Einfluss Niedriger Temperaturen Auf Die Betriebsarten
• Stellen Sie die Parameter entsprechend Ihrer Applikation ein. • Die PROGRAMMIERUNG kann jederzeit aktiviert werden, um Parameterwerte zu ändern und Betriebsbedingungen einzustellen. • Für die Programmierung am Gerät verwenden Sie den Siemens Milltronics Handpro- grammer. • Für eine Fernprogrammierung verwenden Sie entweder einen PC mit SIMATIC PDM, oder einen HART Hand-Communicator. -
Seite 38: Start Des Sitrans Probe Lu
* Werkseinstellung für P069 ist 1954: nach Eingabe und Bestätigung eines neuen Wertes wird die- ser zur Vorgabe. Start des SITRANS Probe LU Schalten Sie das Gerät ein. Der SITRANS Probe LU startet im RUN Modus. Hinweise: • Halten Sie Infrarotgeräte, wie z. B. Laptops, Mobiltelefone und PDAs, vom SITRANS Probe LU fern, um einen versehentlichen Betrieb zu verhindern. -
Seite 39: Änderung Eines Parameterwertes
ANTENNA ANTENNE ANTENNE ANTENA Französisch P005 UNITS EINHEIT UNITES UNIDADES P006 EMPTY MESSBER. VIDE VACIO Spanisch P007 SPAN MESSSPANNE PLAGE RANGO P010 LANGUAGE SPRACHE LANGUE IDIOMA 7ML19985QR81 SITRANS Probe LU – KURZANLEITUNG Seite DE-9 Downloaded from www.Manualslib.com manuals search engine... - Seite 40 0,0000 bis 12,000 m (40 ft) Werte Füllstand Vorein- Maximaler Bereich stellung Mess- Der Nullpunkt kann auf jeden beliebigen Abstand ein- bereich gestellt werden; nicht unbedingt auf den Tankboden. Seite DE-10 SITRANS Probe LU – KURZANLEITUNG 7ML19985QR81 Downloaded from www.Manualslib.com manuals search engine...
- Seite 41 Die TVT (Time Varying Threshold) Kurve legt einen Schwellwert zum Ausblenden von Störechos fest. Wenn der SITRANS Probe LU einen falschen hohen Füllstand anzeigt oder wenn der Mess- wert zwischen einem falschen hohen Wert und dem Ist-Füllstand schwankt, kann die TVT Kennli- nie (Time Varying Threshold) mit P838 und P837 in diesem Bereich angehoben werden;...
-
Seite 42: Wartung
Verwendung von P837 und P838 (Fortsetzung) Hinweise: • Verwenden Sie diese Funktion nur, wenn der Abstand vom SITRANS Probe LU zum Material mindestens 2 Meter beträgt. Um diese Funktion optimal zu nutzen, sollte der Tank leer oder fast leer sein. - Seite 43 Vorschriften bezüglich Installationen in Ex-gefährdeten Bereichen (Europäische ATEX Richtlinie 94/9/EG, Anhang II, 1/0/6) Folgende Vorschriften finden Anwendung auf den SITRANS Probe LU, der Gegenstand des Zertifi- kats Nr. SIRA 03ATEX2142X ist: Angaben zu Verwendung und Zusammenbau finden Sie im Hauptteil der Vorschrif- ten.
- Seite 44 12. Gerätekennzeichnung: Die Kennzeichnung des Geräts enthält mindestens die Angaben auf dem Typenschild, das vorne auf der Innenseite des Umschlags dieser Betriebsanleitung abgebildet ist. Seite DE-14 SITRANS Probe LU – KURZANLEITUNG 7ML19985QR81 Downloaded from www.Manualslib.com manuals search engine...
- Seite 157 όλοι οι σχετικοί κανόνες ασφαλείας. Σηµειώστε τα παρακάτω: • Ο χρήστης είναι υπεύθυνος για όλες τις αλλαγές και επισκευές που γίνονται στη συσκευή. • Όλα τα καινούργια εξαρτήµατα πρέπει να παρέχονται από τη Siemens Milltronics Process Instruments Inc. • Περιορίστε τις επισκευές µόνο στα ελαττωµατικά εξαρτήµατα. •...
