RU
ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ТЕХОБСЛУЖИВАНИЮ КУХОННОГО ВЫТЯЖНОГО ЗОНТА
МОД. OPERA 230-240 В пер.т. - 50 Гц
Кухонный вытяжной зонт. Прибор изготовлен в соответствии с европейскими стандартами и реквизитами Директив: 2006/95 ЕЭС
(Безопасность электрооборудования - Низкое напряжение), 2004/108 ЕЭС (Электромагнитная совместимость).
Прибор (Рис. 1) состоит из следующих элементов:
1) Корпус вытяжного зонта.
2) Выдвигающийся дымоход.
3) Периметральное стекло.
Прежде чем приступать к установке и эксплуатации кухонного вытяжного зонта, внимательно изучить инструкции.
SЗапрещается устанавливать вытяжной зонт над печью с верхней излучающей плитой.
Строго соблюдать все предписания стандартов по выпуску воздуха.
Запрещается выпуск воздуха в трубопровод, использующийся для выпуска дыма из приборов, работающих на газе или другом
горючем (не применяется к вытяжным зонтам, работающим в режиме фильтрации).
В помещении должна быть предусмотрена достаточная вентиляция, когда вытяжной зонт используется одновременно с другими
приборами, работающими на газе или другом горючем.
Для облегчения доступа всю мебель на участке установки рекомендуется отодвинуть.
Пристенная установка кухонного вытяжного зонта.
В оснастке вытяжного зонта поставляются все крепежные элементы, необходимые при установке зонта, подходящие для
большинства поверхностей. В любом случае проверить, чтобы установочная поверхность была достаточно прочной.
Установка должна выполняться компетентными квалифицированными строителями, а также соблюдая действующие стандарты.
1) Разметить и выполнить отверстия в стене, как показано на Рис. 2.
2) Закрепить подвеску для шкафов при помощи пробок и винтов (A).
3) Закрепить скобу выдвигающегося дымохода (B) пробками и винтами (C).
4) Вставить в отверстия пробки (D).
5) Зацепить вытяжной зонт за подвеску для шкафов, для выполнения данной операции потребуются два человека.
6) Заблокировать прибор винтами (E), для получения доступа к этим креплениям открыть стеклянную дверцу и снять металлические
жироулавливающие фильтры.
7) Опереть выдвигающийся дымоход на верхнюю часть вытяжного зонта и закрепить на скобе при помощи винтов, как показано на рис. (F).
Этот прибор необходимо подсоединять к установке, оснащенной заземлением.
Возможны два вида подсоединения к сети:
1) При помощи стандартной электрической вилки, к которой необходимо подсоединить кабель питания, и которую необходимо
вставить в электрическую розетку установки, которая должна быть легкодоступной (для отключения вилки из розетки в случае
проведения техобслуживания). Проверить, чтобы доступ к розетке оставался свободным также и после полной установки прибора.
2) Путем бесперебойного подключения к сети, устанавливая между сетью и прибором двухполюсный выключатель для выключения
прибора из сети, с расстоянием открытия контактов, обеспечивающим полное отключение в случае перенапряжения III в
соответствии с правилами установки. Запрещается прерывать заземление (зелено-желтый проводок).
Смотреть данные по напряжению линии питания на табличке с серийным номером внутри прибора.
Вытяжной зонт может работать в режиме вытяжки или фильтрации.
Вытяжка (выброс наружу). Кухонный дым выпускается наружу через трубопровод, соединенный с выхлопной трубой. Эту трубу
можно установить, как показано на РИС. 3.
Категорически запрещается соединять трубу с топливными выхлопными трубопроводами (печи, котлы, горелки и т.д.).
Фильтрация (внутренняя рециркуляция). Дым проходит через фильтры с активированным углем (G – РИС. 4) для очищения и
рециркуляции в кухонном помещении через отверстия для выхода очищенного воздуха. Эти отверстия должны всегда оставаться
свободными и выходящими в кухонное помещение. Не вставлять фильтры с активированным углем в кухонный вытяжной зонт в
режиме вытяжки.
При помощи клавиши Т4 кратковременно, на 5 минут активируется интенсивный режим работы воздухоочистителя (подсветка
клавиши мигает), после чего вытяжка автоматически переходит на 3-ю скорость вращения двигателя.
ПРЕЗЕНТАЦИЯ
УСТАНОВКА
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
НАЗНАЧЕНИЕ
ПРИНЦИП РАБОТЫ
Вытяжной зонт оснащен разноскоростным двигателем. Рекомендуется включать
низкую скорость в обычных условиях работы и другие скорости в случае повышенной
концентрации паров и запахов. Кроме того, рекомендуется включать вытяжной зонт
сразу, когда начинаете готовить, и оставлять его включенным до пропадания

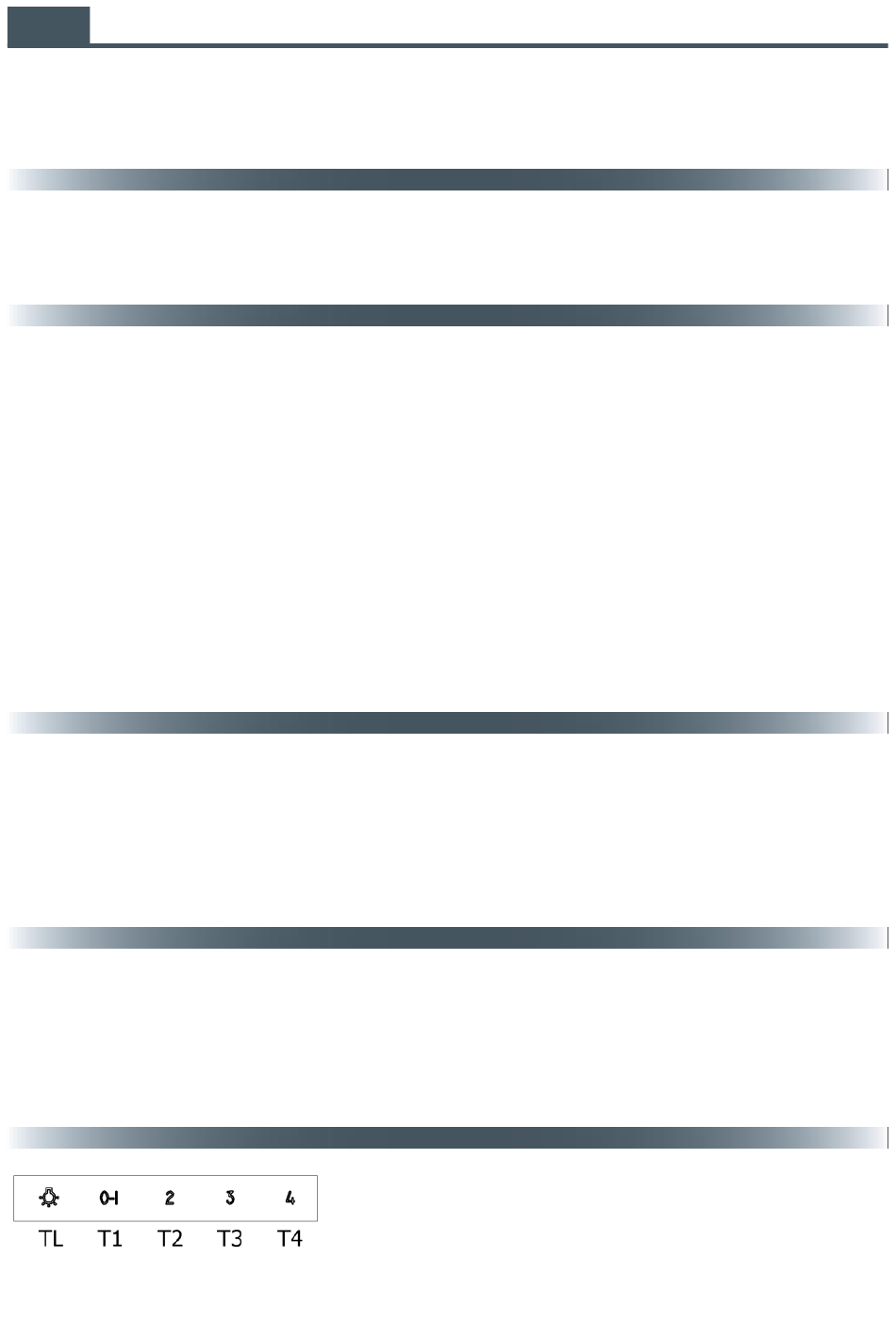

запахов. Привод выполнен в виде сенсорного экрана; для включения лампы TL, для
включения первой скорости и выключения вытяжки нажать T1, для переключения
скорости работы нажать T2-T3-T4.
