ISTRUZIONI PER L'INSTALLAZIONE, USO E MANUTENZIONE DELLA CAPPA
MOD. OPERA 230-240 Vac - 50 Hz
Cappa aspirante per cucina. L'apparecchio è costruito in conformità alle Norme Europee ed alle richieste delle Direttive: 2006/95 CEE
(Sicurezza elettrica - Bassa tensione), 2004/108 CEE (Compatibilità elettromagnetica).

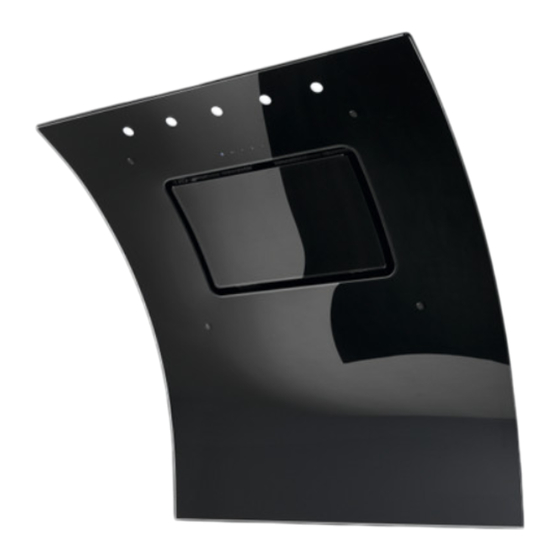

L'apparecchiatura (Fig. 1) è così composta:
1) Corpo cappa.
2) Camino telescopico.
3) Vetro perimetrale.
Leggere tutto il libretto istruzioni prima di installare e/o utilizzare la cappa
Non deve essere sovrapposta a stufe con piastra radiante superiore.
Bisogna rispettare tutte le normative relative allo scarico dell'aria.
L'aria non deve essere scaricata in un condotto utilizzato per scaricare i fumi di scarico prodotti da apparecchi a combustione di gas o
di altri combustibili (non si applica alle cappe utilizzate in modalità filtrante).
Il locale deve disporre di sufficiente ventilazione quando la cappa viene utilizzata contemporaneamente ad altri apparecchi che
impiegano gas o altri combustibili.
Si consiglia di spostare eventuali mobili sottostanti l'area di installazione per una migliore accessibilità.
Installazione della cappa a parete.
La cappa è dotata di tutti i fissaggi necessari alla sua installazione e idonei per la maggior parte delle superfici. Verificare comunque che
la superficie di installazione sia adeguatamente robusta.
L'installazione deve essere eseguita da installatori competenti e qualificati e secondo le norme in vigore.
1) Tracciare e forare la parete come in Fig. 2.
2) Fissare la barra attacca pensili con tasselli e viti (A).
3) Fissare la staffa del camino telescopico (B) con tasselli e viti (C)
4) Inserire nei fori i tasselli (D)
5) Agganciare la cappa alla barra attacca pensili, per questa operazione sono necessarie due persone.
6) Bloccare l'apparecchiatura con le viti (E), per raggiungere questi fissaggi aprire lo sportello in vetro e togliere i filtri antigrasso metallici.
7) Appoggiare il camino telescopico sulla parte superiore della cappa e fissarlo alla staffa con le viti come in (F).
Questo apparecchio deve essere collegato ad un impianto dotato di messa a terra.
Sono possibili due tipi di collegamento alla rete:
1) Mediante l'uso di una spina normalizzata alla quale va collegato il cavo di alimentazione ed inserita in una presa dell'impianto che
deve risultare accessibile (per scollegare in caso di manutenzione). Assicurarsi che la spina sia accessibile anche dopo l'installazione
completa dell'apparecchio.
2) Mediante allacciamento fisso alla rete, interponendo un interruttore bipolare che assicuri la disconnessione della rete, con una distanza
di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente
alle regole di installazione. Il collegamento di terra (cavetto giallo-verde) non va interrotto.
Per tensioni di linea e frequenza consultare la targa matricola posta all'interno dell'apparecchio.
Questa cappa può essere utilizzata in modo aspirante o filtrante.
Aspirante (evacuazione esterna). I fumi della cucina vengono espulsi all'esterno attraverso una tubazione collegata al raccordo di
scarico. Questa tubazione può essere installata come indicato alla FIG. 3
In nessun caso la tubazione deve essere collegata a condotti di scarico di combustione (stufe, caldaie, bruciatori, ecc.).
Filtrante (riciclo interno). I fumi passano attraverso i filtri di carbone attivo ( FIG.4 - G) per essere depurati e riciclati nell'ambiente cucina
attraverso le feritoie per l'uscita dell'aria depurata. Questi fori devono essere liberi e comunicanti con l'ambiente cucina. I filtri di carbone
attivo non vanno applicati alla cappa nella versione aspirante.
Con il tasto T4 si seleziona la velocità massima dell'aspiratore per 5 minuti (tasto lampeggiante), dopo i quali l'aspiratore passerà
automaticamente alla 3^ velocità.
PRESENTAZIONE
INSTALLAZIONE
COLLEGAMENTO ELETTRICO
UTILIZZO
FUNZIONAMENTO
La cappa è provvista di un motore a più velocità. Si consiglia di usare la bassa velocità
nelle condizioni ordinarie e le altre velocità nei casi di forte concentrazione di odori e
vapori. Si consiglia inoltre di mettere in funzione la cappa quando si inizia a cucinare e
di mantenerla in funzione fino alla scomparsa degli odori. I comandi sono touch
screen, per l'accensione della lampada TL , per l'accensione in prima velocità e lo
spegnimento dell'aspiratore premere T1 per la selezione delle velocità di
funzionamento premere T2-T3-T4.
