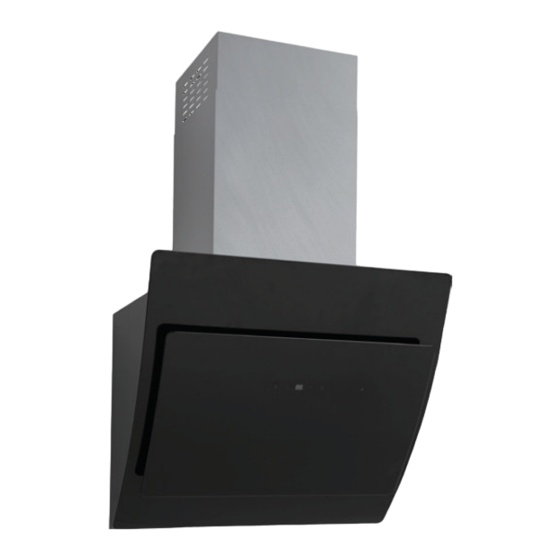

- Seite 1 Montage- & Bedienungsanleitung NORTE Dunstabzugshaube refsta Handels-GmbH 32139 Spenge Tel. 05225 87 91-0 Fax. 05225 8791-30 E-Mail info@refsta.com www.refsta.com...
- Seite 2 Technische und sonstige Änderungen vorbehalten. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen. Titelblattabbildung: Abbildung ähnlich. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
- Seite 3 1. Vorwort Vielen Dank das Sie sich für eine Dunstabzugshaube aus unserem Hause entschieden haben. Bitte lesen Sie die Anleitung vor der Montage gründlich und komplett durch. Die Installation muss von Fachleuten durchgeführt werden. Der Hersteller haftet nicht für die nichteinhaltung der hier genannten Vorgaben.
-
Seite 4: Sicherheits- Und Warnhinweise
2. Sicherheits- und Warnhinweise Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. Die in dieser Bedienungsanleitung enthaltenen Anweisungen und Beschreibungen wurden für verschiedene Typen von Dunstabzugshauben entwickelt. - Seite 5 ACHTUNG ! Verwenden Sie bei 220–240 V/50 Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in)ausgewechselt werden. Lassen Sie Reparaturen nur von Ihrem autorisierten Kundendienst durchführen. 1. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung. 2.
- Seite 6 Maßnahmen für einen sicheren Betrieb 1. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden. 2. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert.
-
Seite 7: Abschließende Sicherheitsanweisung
Abluftbetrieb 1. Die angesaugte Luft wird durch den Abluftschlauch ins Freie geleitet. Dafür muss ein Abluftschacht oder ein ins Freie führendes Abluftrohr vorhanden sein. Der Durchmesser muss 150mm betragen! 2. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. -
Seite 8: Aufbau Und Anschluss
3. Aufbau und Anschluss 1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung. 2. Das Gerät ist für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen. - Seite 9 6.Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung neben der Isolierung auch mit einer Kondenswassersperre aus.
- Seite 10 Montage 1. Bohrungen Haube und Schacht Unter Beachtung des Mindesabstandes zum Kochfeld die Einbauhöhe der Haube ermitteln. Bohren Sie dann die Löcher für die Wandbefestigung der Haube und des Schachtes. Verwenden Sie ausschließlich Schrauben die für die entsprechende Art der Wand vorgesehen sind.
- Seite 11 4. Abluftanschluss Befestigen Sie das Abluftsystem am Stutzen vom Gebläse. Bei Umluft achten Sie bitte darauf, dass die Rückstauklappen einwandfrei arbeiten können. 5. Probelauf Stecken Sie den Netzstecker der Haube für einen Probelauf in die Steckdose und prüfen Sie alle Funktionen der Haube. 6.
- Seite 12 5. Die Saugleistung wird durch die Kohlefilter vermindert. 6. Kohlefilter sind nicht Teil des Lieferumfangs. 7. Verwenden Sie Kohlefilter nur bei Umluftbetrieb. Der Kohlefilter für Ihre Dunsthaube (Stand 01/2017): Artikel K 95 Nachbestellung für Kohlefilter: www.refsta.com bestellungen@refsta.com Bitte halten Sie die Gerätedaten parat!
- Seite 13 4. Bedienfeld / Nutzung Bedienfeld 1. Beleuchtung ein/aus 2. Leistung Gebläse erhöhen 3. Anzeige Gebläsestufe 4. Leistung Gebläse reduzieren 5. Nachlaufautomatik / Timer 6. Empfänger Fernbedienung (optional) Die Fernbedienung ist NICHT Bestandteil des Lieferumfangs!!! Die Timer-Funktion Die Haube läuft einige Minuten nach und schaltet sich selbstständig aus. Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist.
-
Seite 14: Reinigung Und Pflege
5. Reinigung und Pflege Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. 1. Behandeln Sie das Gehäuse mit einem geeigneten Pflegemittel. Wenden Sie ein solches Pflegemittel sorgfältig und sparsam an. - Seite 15 Kohlefilter Herkömmliche Kohle und Aktivkohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter. Weitere Informationen bei unzureichender Saugleistung Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen...
- Seite 16 6. Entsorgung Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde. Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen. Die im Gerät verwendeten Materialien sind recycelbar und mit entsprechenden Informationen versehen.
-
Seite 17: Garantiebedienungen
Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist refsta berechtigt, ein ähnliches Gerät zu liefern. Der Geräteaustausch erfolgt grundsätzlich durch den Hänler, in dem der Verbraucher das Gerät gekauft hat. - Seite 18 4. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 5. Schäden infolge nicht haushaltsüblicher Nutzung; 1) Schäden, die außerhalb des Geräts durch ein refsta Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
- Seite 19 Technische und sonstige Änderungen vorbehalten. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen. Titelblattabbildung: Abbildung ähnlich. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
- Seite 20 ErP Information for cooker hood Symbol Value Unit Model identification Annual Energy kWh/a hood Consumption Time increase factor Fluid Dynamic hood Efficiency Energy Efficiency hood Index Measured airflow rate at the best efficiency Measured air pressure at best efficiency point Maximum airflow Measured electric...
