Steuerungsbereich A - EWM T4.07 Betriebsanleitung

Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
4.1.1

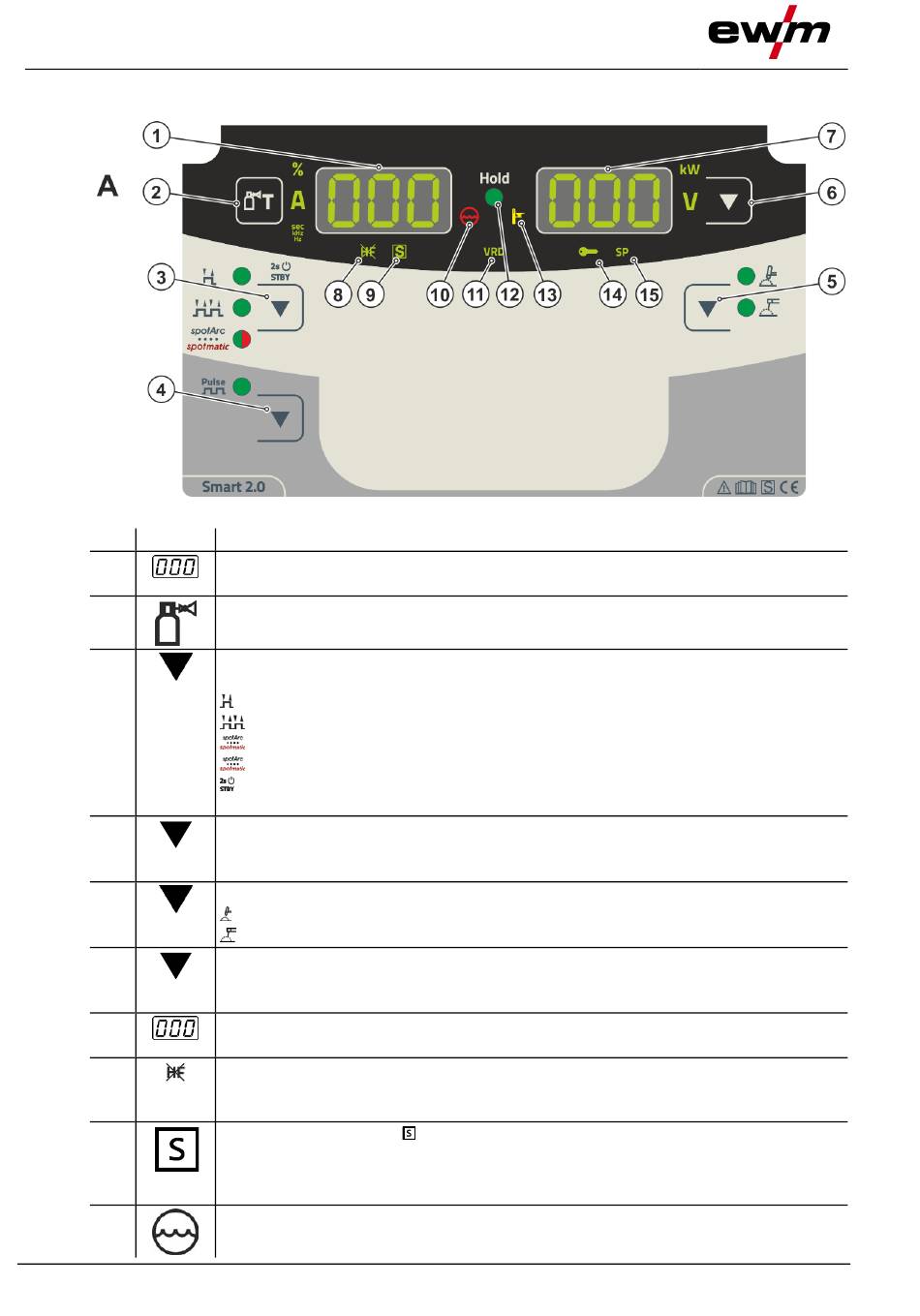

Steuerungsbereich A

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
10
Beschreibung 0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2
Drucktaste Gastest > siehe Kapitel 5.1.1
Drucktaste Betriebsarten > siehe Kapitel 5.1.4 / Energiesparmo-
dus > siehe Kapitel 5.3
--------- 2-Takt
------- 4-Takt
------- Punktschweißverfahren spotArc - Signalleuchte leuchtet grün
------- Punktschweißverfahren spotmatic - Signalleuchte leuchtet rot
--------- Durch langen Tastendruck wechselt das Gerät in den Energiesparmodus
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen
WIG ----- Pulsschweißen > siehe Kapitel 5.2.4
E-Hand - Pulsschweißen > siehe Kapitel 5.1.4.6
Drucktaste Schweißverfahren
--------- WIG-Schweißen
-------- E-Hand-Schweißen
Drucktaste Umschaltung Anzeige
kW ------- Anzeige Schweißleistung
V --------- Anzeige Schweißspannung
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2
Signalleuchte WIG-Zündungsart
Signalleuchte leuchtet: Zündungsart Liftarc aktiv / HF-Zündung ausgeschaltet. Die Um-
schaltung der Zündungsart erfolgt im Expertmenü (WIG) > siehe Kapitel 5.1.8.
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen mög-
lich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der Service
zu verständigen.
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Abbildung 4-2
-Zeichen
