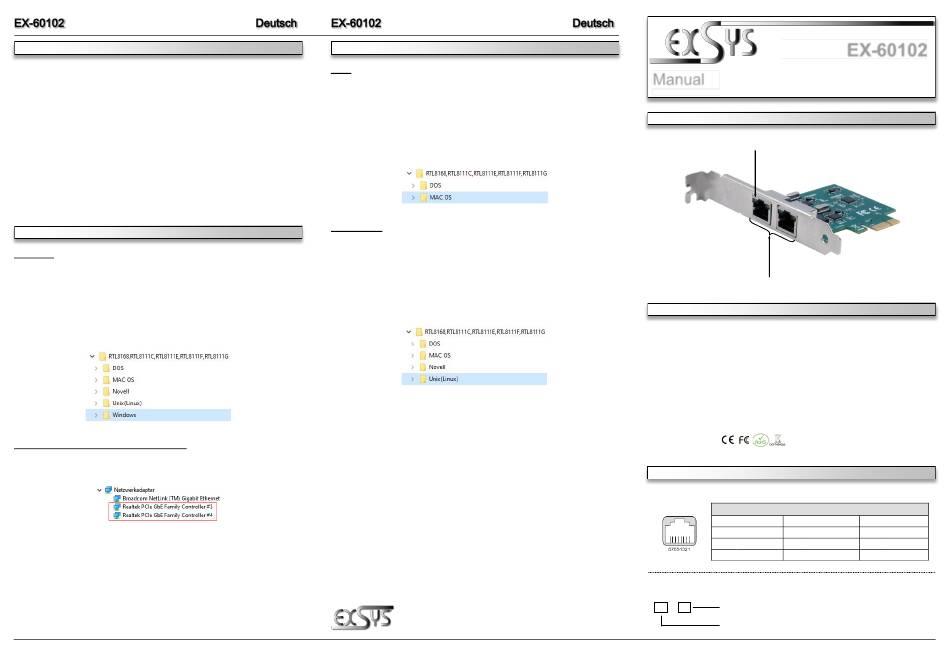

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-60102 geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-60102 vorsich-
tig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-60102 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-60102 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, können Sie die
Treiber von unserer EXSYS Webseite herunterladen (www.exsys.de oder www.exsys.ch).
Geben Sie bei dem Suchfeld die Artikelnummer ein und wählen Sie den passenden Artikel aus.
Untenstehend unter „Verfügbare Downloads" wählen Sie nun den Treiber Download aus. Nun
wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber (siehe Abbil-
dung). Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig!
Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgende
neue Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2
TREIBER INSTALLATION
MAC
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, können Sie die
Treiber von unserer EXSYS Webseite herunterladen (www.exsys.de oder www.exsys.ch).
Geben Sie bei dem Suchfeld die Artikelnummer ein und wählen Sie den passenden Artikel aus.
Untenstehend unter „Verfügbare Downloads" wählen Sie nun den Treiber Download aus. Nun
wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber (siehe Abbil-
dung). Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig!
Starten Sie Ihren PC nach der Installation neu.
Linux / Unix
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, können Sie die
Treiber von unserer EXSYS Webseite herunterladen (www.exsys.de oder www.exsys.ch).
Geben Sie bei dem Suchfeld die Artikelnummer ein und wählen Sie den passenden Artikel aus.
Untenstehend unter „Verfügbare Downloads" wählen Sie nun den Treiber Download aus. Nun
wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber (siehe Abbil-
dung). Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig!
Starten Sie Ihren PC nach der Installation neu.
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.1 / 11.05.23
LAYOUT
Status LED´s per Port
2x RJ45 Port
DESCRIPTION & TECNICAL INFORMATION
The EX-60102 is a high-speed Gigabit Ethernet PCI-Express card. It is equipped with two
external RJ45 ports. The EX-60102 supports all PCI-Express slots from x1 to x16. The serial
PCI-Express bus optimally supports the performance of the fast Realtek chipset. The EX-60102
thus ensures secure data transmission and excellent performance of up to 1 Gbit/s on both
ports!
Compatibility:
PCI-Express x1 to x16
Operating System:
Windows 98SE / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
MAC / Linux / Unix / Novell
Connectors:
2x RJ45 Gigabit Ethernet Port
Extent of Delivery:
EX-60102, Low Profile Bracket, Manual
Certificates:
CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
Status LED´s:
LINK / Connected
ACT LAN DATA
4
EX-60102
Pin
Signal
7
BI_DD+
8
BI_DD-
