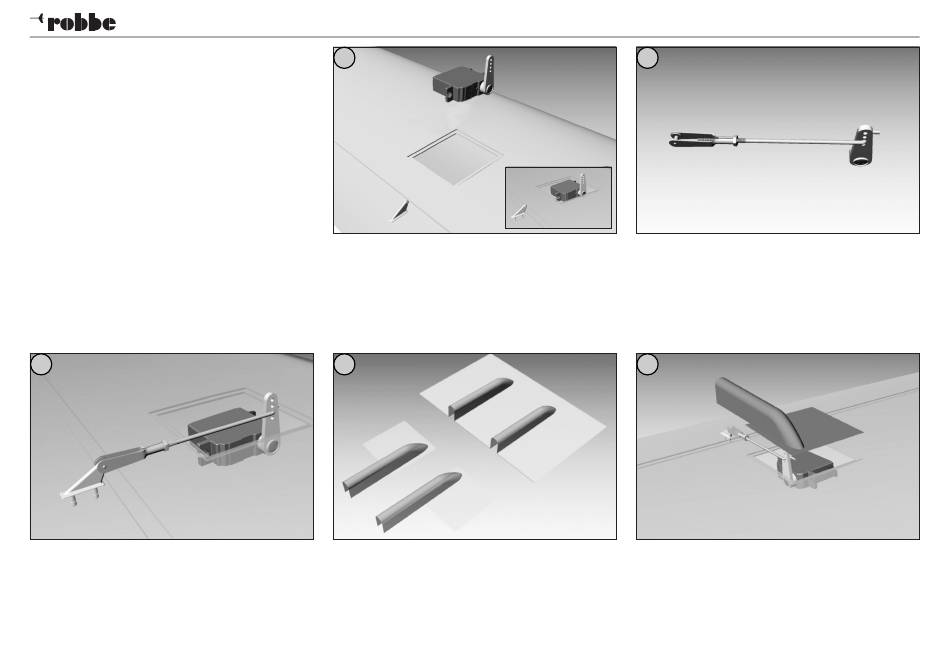

- Für den Einbau der Flächenservos gibt es mehrere
Möglichkeiten.
Eine Variante ist der Einbau des Servos S3156 mit Hilfe
eines Schrumpfschlauchs.
- Auf das Servo wird ein Schrumpfschlauch aufgeschoben
und geschrumpft. Dies ermöglicht das Verkleben des
Servos, ohne das Servo selbst zu verkleben. Diese Art der
Montage ermöglicht ein leichtes Wechseln eines Servos.
- Das Servoanschlusskabel um ca. 900mm verlän-
gern. Bei Verwendung eines Verlängerungskabels die
Steckverbindung zur Sicherheit mit Schrumpfschlauch
sichern.
25
Bild 25
- Die Bohrungen am Querruder für das Ruderhorn in
der
Verlängerung
des
Servoarms
Querrudergestänge einhängen und das Ruderhorn verkle-
ben.
Die Länge des Gestänges markieren und mit einer
Z-Kröpfung versehen. Gestänge im Ruderhorn einhängen.
8
23
Bild 23
- Überprüfen Sie die Mittelstellung des Servoarms.
Servoarm muß in einem 90° Winkel zur Tragfläche ste-
hen. Das Servo ausrichten und mit wenig Speed-Kleber in
die Fläche einkleben.
(Das Servo wird erst nach Anpassung der Servoabdeckung
endgültig eingeklebt.)
26
Bild 26
- Die Servoabdeckungen entlang der Trennlinie ausschnei-
bohren.
Das
den.
Die Abdeckung an den Servoschacht der Fläche anpas-
sen Das Gestänge sowie der Servoarm darf nicht an der
Abdeckung streifen!
Bau- und Betriebsanleitung ASW 28 GFK 3m
24
Bild 24
Der
- Die M2-Mutter und den Gabelkopf mit ca. 20 Umdrehungen
auf das Anlenkgestänge aufdrehen und das Gestänge in
den Servoarm einhängen.
27
Bild 27
- Die Abdeckung genau an den Servoschacht anpassen und
die Ränder leicht anschleifen. Danach Schrumpfschlauch
am Servo leicht anschleifen und Servo an der endgültigen
Position einkleben.
No. 2585
