1

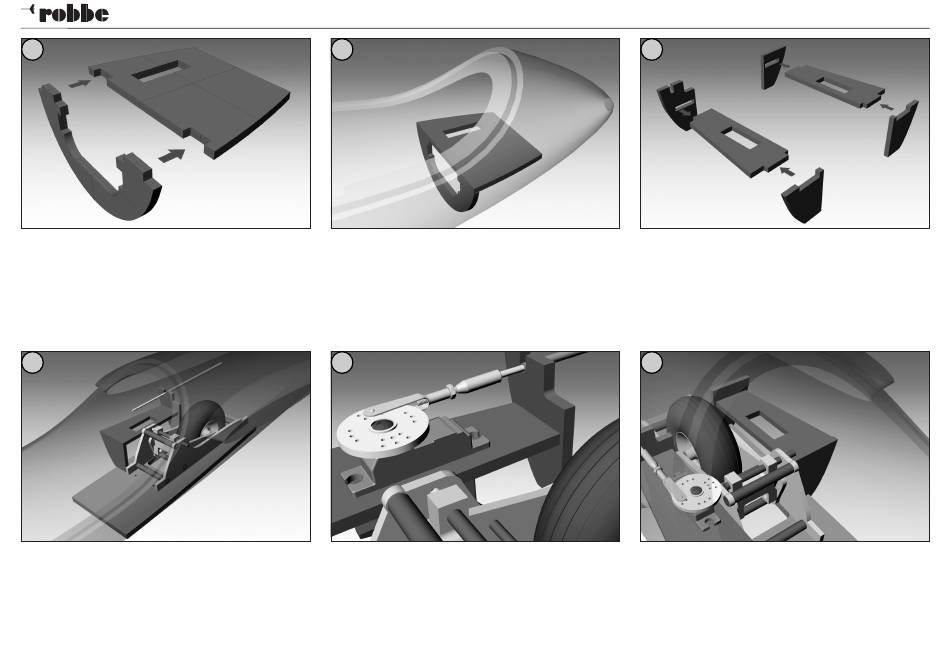

Bild 1
- Die Spanten für die Empfängerbatterie, wie auf Abbildung
gezeigt, zusammenkleben.
4
Bild 4
- Die zusammengebaute Einheit für das Seitenruderservo
auf der rechten Rumpfseite und am Einziehfahrwerksspant
verkleben.
4
2
Bild 2
- Die zusammengebaute Einheit im Rumpf einkleben. Sollte
eine Schleppkupplung eingebaut werden, müssen Sie
zuerst die Kupplung montieren. Für das Verkleben
mit Microballon mischen.
5
Bild 5
- Servo (S3150) für das Seitenruder einbauen. Das
Außenrohr des Bowdenzug für das Seitenruder am Spant
im Schlitz verkleben. Außenrohr und Gestänge ablängen.
Gabelkopf und M2-Mutter auf die Löthülse aufschrauben
und mit dem Innenrohr und Stahldraht des Bowdenzugs
verkleben.
Bau- und Betriebsanleitung ASW 28 GFK 3m
3
Bild 3
- Die Spanten für die Montage der Servos (2x S3150) für
Seitenruder und Einziehfahrwerk vorbereiten.
Ropoxi
6
Bild 6
- Die zusammengebaute Einheit für das Einziehfahrwerkservo,
wie bei Schritt 4 gezeigt, auf der linken Seite im Rumpf und
am Einziehfahrwerksspant verkleben.
No. 2585
