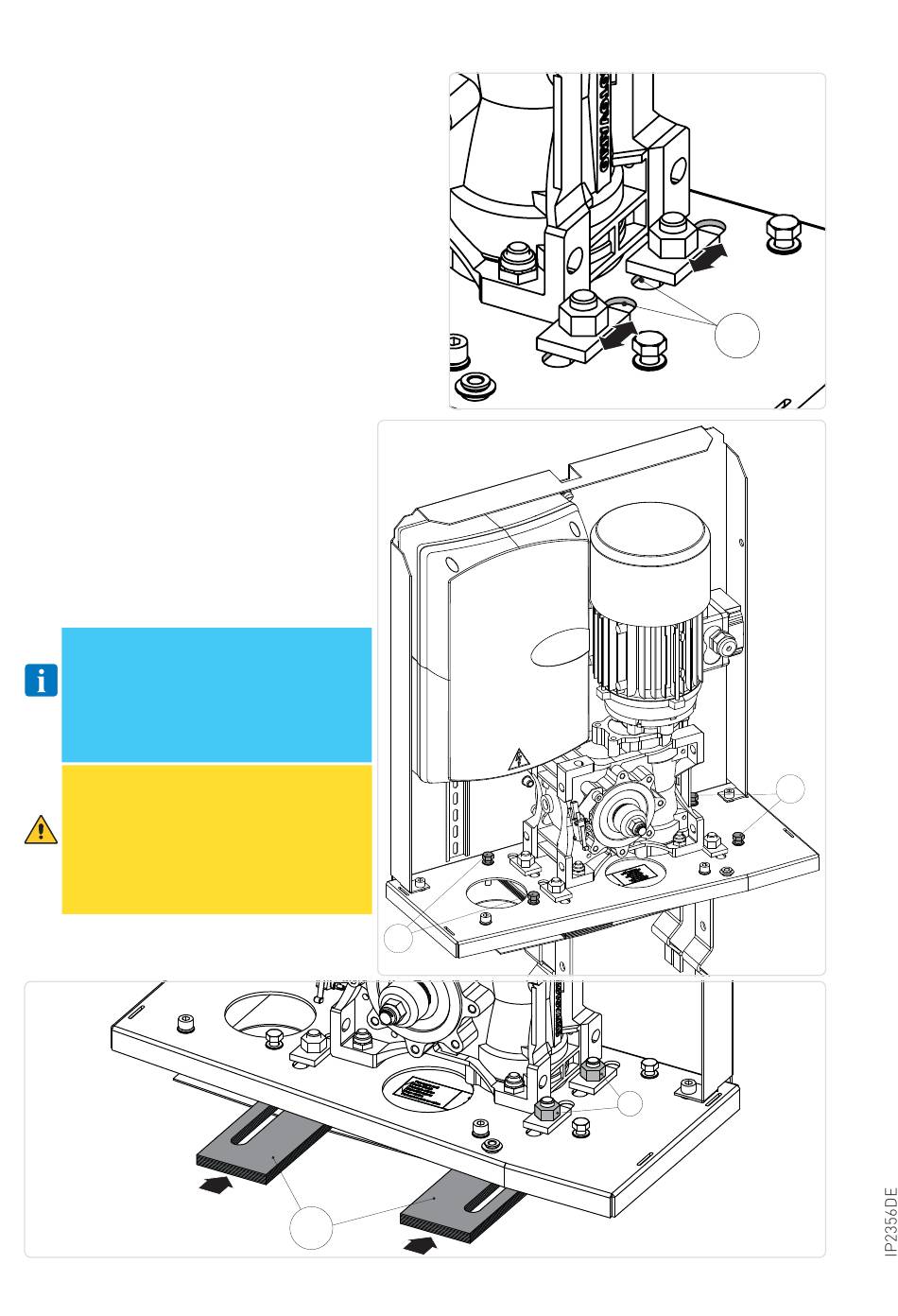

5.4 Einstellungen des Getriebemotors
- Waagerecht durch Schieben über die Schlitze des
Getriebemotorsockels (G) (±20 mm).
- Senkrecht mit den vier Nivellierschrau-
ben [H] und Einsetzen der mitgelieferten
Abstandhalter [D].
Wenn die Zahnstange bereits installiert
ist, den Getriebemotor leicht gegenüber
der Grundplatte angehoben halten, um
die Befestigung der Zahnstange und
eventuelle zukünftige Einstellungen zu
gestatten.
HINWEIS: Nach dem Einsetzen der
Abstandhalter [D] die Schrauben
[H] lösen, der Motor darf nur auf
den Abstandhaltern [D] aufliegen.
Die Muttern [E] anziehen.
ACHTUNG:
Der
muss in geeigneter Weise über
dem Boden angebracht werden, um
Überschwemmungen zu vermeiden
(Höhenverstellung vom Sockel aus
maximal 10 mm).
Getriebemotor
H
D
14
± 20 mm
G
H
E
