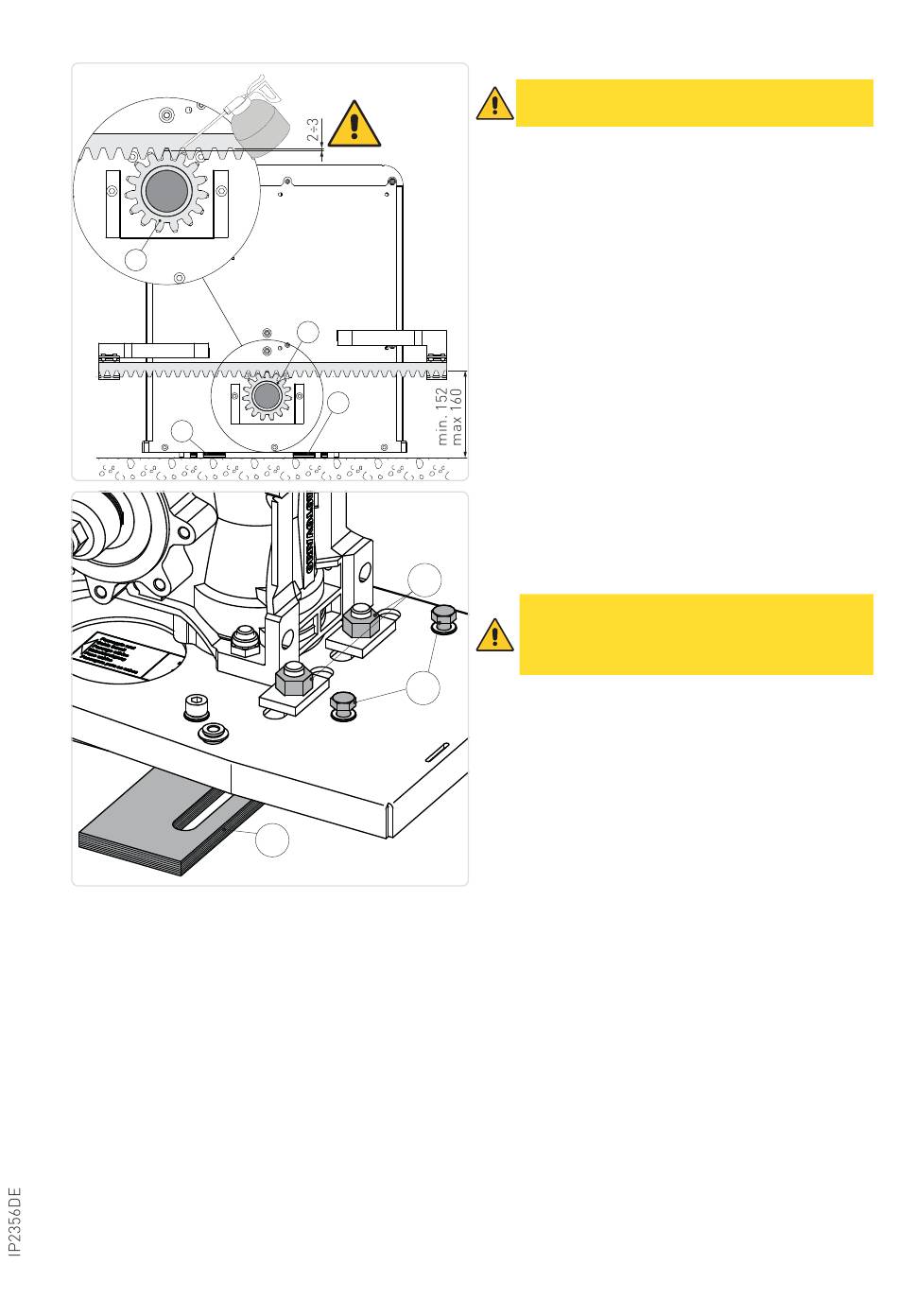

5.5 Installation der Zahnstange
I
D
I
D
E
H
D
ACHTUNG: eine Zahnstange Modul 6 ver-
wenden.
- Den Getriebemotor entriegeln (siehe Abschnitt
7) und das Tor in die Öffnungsposition bringen.
- Die Zahnstange auf dem Ritzel [I] auflegen und
das Tor manuell gleiten lassen, die Zahnstange
auf der gesamten Länge befestigen.
- Am Ende der Befestigung den Getriebemotor
(mit den Schrauben [H]) vertikal so einstellen,
dass ein Spiel von zirka 2-3 mm zwischen
Ritzel und Zahnstange besteht.
ACHTUNG: Nach Abschluss der Einstel-
lungen darf der Motor nur noch auf den
Abstandhaltern [D] aufliegen.
- Den Getriebemotor endgültig mit den Muttern
[E] blockieren.
- Die Zahnstange und das Ritzel nach der Mon-
tage leicht schmieren. Manuell sicherstellen,
dass das Tor gleichmäßig und reibungsfrei
gleitet.
15
