Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Anhang
Experte → Diagnose → Simulation
Parametername
Simulation Modus
(112)
Auswahl
Sim. Druck (113)
Eingabe
Sim. Füllstand (115)
Eingabe
Sim. Tankinhalt (116)
Eingabe
Sim. Strom (117)
Eingabe
Sim. Fehlernr (118)
Eingabe
Beschreibung
Simulation einschalten und Simulationsart auswählen.
Bei einem Wechsel der Betriebsart oder des Füllstandtyps "Lin. Modus (037)"
wird eine laufende Simulation ausgeschaltet.
Auswahl:
• keine
• Druck, → siehe diese Tabelle Parameter "Sim Druck"
• Füllstand, → siehe diese Tabelle Parameter "Sim. Füllstand"
• Tankinhalt, → siehe diese Tabelle Parameter "Sim. Tankinhalt"
• Strom, → siehe diese Tabelle Parameter "Sim. Strom"
• Alarm/Warnung, → siehe diese Tabelle Parameter "Sim. Fehlernr."

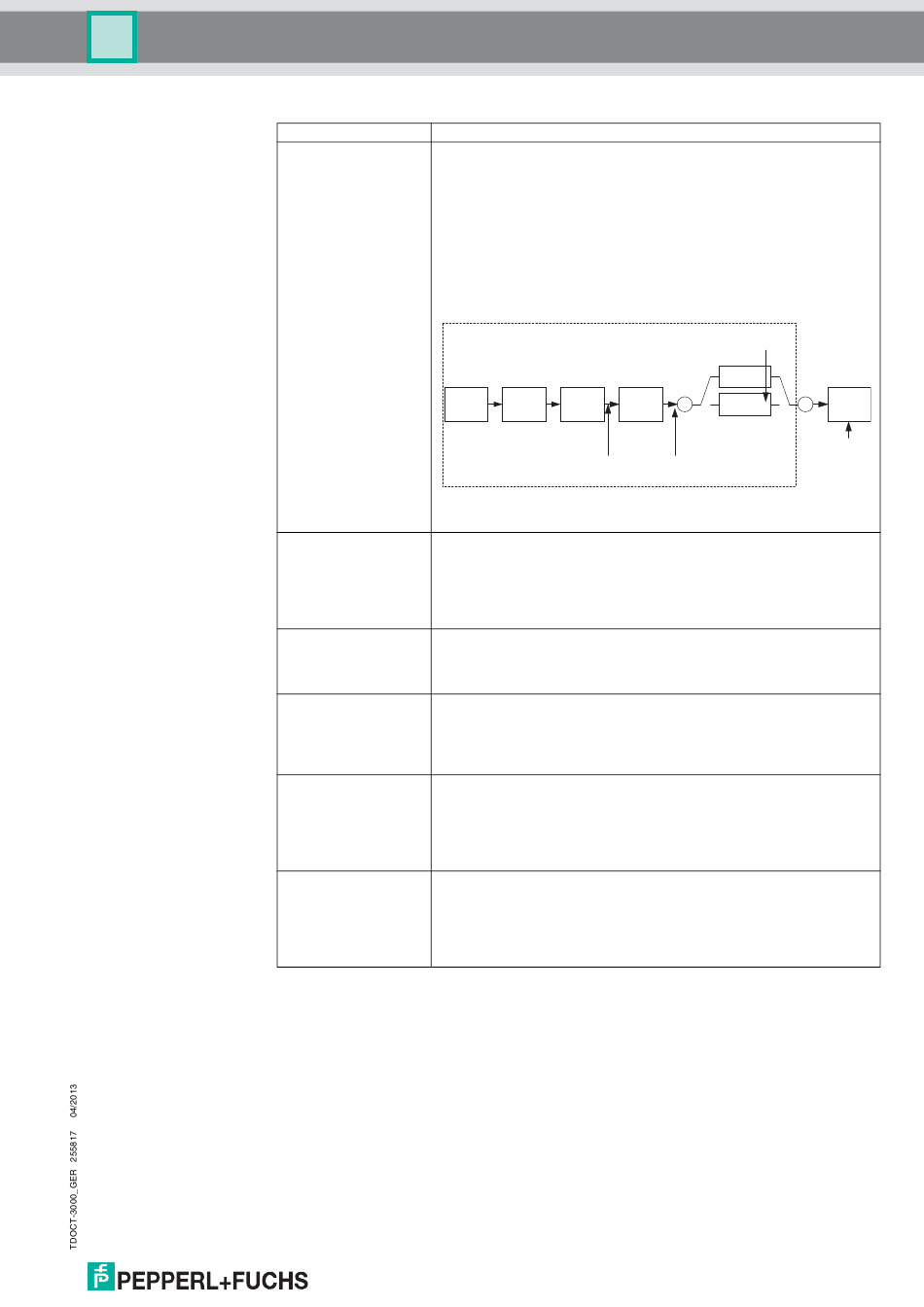

Transducer Block
Sensor-
Lage-
Sensor
trimm abgleich
Simulationswert Druck
Werkeinstellung:
keine
Simulationswert eingeben.
Siehe auch "Simulation Modus".
→
Voraussetzung:
"Simulation Modus" = Druck
Wert beim Einschalten:
aktueller Druckmesswert
Simulationswert eingeben.
→ Siehe auch "Simulation Modus".
Voraussetzung:
"Betriebsart" = Füllstand und "Simulation Modus" = Füllstand
Simulationswert eingeben.
→ Siehe auch "Simulation Modus".
Voraussetzungen:
"Betriebsart" = Füllstand, Lin. Modus "Tabelle aktivieren" und "Simulation
Modus" = Tankinhalt.
Simulationswert eingeben.
→ Siehe auch "Simulation Modus".
Voraussetzung:
"Simulation Modus"= Stromwert
Werkeinstellung:
aktueller Stromwert
Diagnosemeldungsnummer eingeben.
→ Siehe auch "Simulation Modus".
Voraussetzung:
"Simulation Modus"= Alarm/Warnung
Wert beim Einschalten:
484 (Simulation aktiv)
– Simulationswert Füllstand
– Simulationswert Tankinhalt
Druck
Dämp-
P PV
Füllstand
fung
Elektr. delta P
Strom-
ausgang
Sim.
Strom
