Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme
Beschreibung
1 Über den Parameter "Betriebsart" die Betriebsart "Füllstand" wählen.
Menüpfad: Setup → Betriebsart
2 Über den Parameter "Einheit Druck" eine Druckeinheit wählen, hier z. B. "mbar".
Menüpfad: Setup → Einheit Druck
3 Über den Parameter "Füllstandwahl" den Füllstandmodus "in Höhe" wählen.
Menüpfad: Setup → Erweitert. Setup → Füllstand → Füllstandwahl
4 Über den Parameter "Einheit Ausgabe" eine Volumeneinheit wählen,
hier z. B. "l" (Liter).
Menüpfad: Setup → Erweitert. Setup → Füllstand → Einheit Ausgabe
5 Über den Parameter "Einheit Höhe" eine Füllstandeinheit wählen, hier z. B. "m".
Menüpfad: Setup → Erweitert. Setup → Füllstand → Einheit Höhe
6 Über den Parameter "Abgleich Modus" die Option "Trocken" wählen.
Menüpfad: Setup → Erweitert. Setup → Füllstand → Abgleich Modus
48
6.5.6 Füllstandwahl "in Höhe"
Abgleich ohne Referenzdruck (Trockenabgleich)
Beispiel:
In diesem Beispiel soll das Volumen in einem Tank in Liter gemessen werden. Das maximale Volu-
men von 1000 Liter (264 gal) entspricht einem Füllstand von 4,5 m (15 ft). Das minimale Volumen
von 0 Liter entspricht einem Füllstand von 0,5 m (1,6 ft), da das Gerät unterhalb des Füllstandmes-
sanfangs montiert ist.
Voraussetzung:
• Die Messgröße ist direkt proportional zum Druck.
• Es handelt sich hierbei um einen theoretischen Abgleich, d. h. die Höhen- und Volumenwerte für
den unteren und oberen Abgleichpunkt müssen bekannt sein.
HINWEIS
• Für die Werte für "Abgleich Leer/Abgleich Voll", "Höhe Leer/Höhe Voll" und "Messanfg Setzen/
Messende Setzen" muss ein Mindestabstand von 1 % zueinander eingehalten werden. Liegen
die Werte zu dicht beieinander wird der Wert mit einer Meldung abgelehnt. Weitere Grenzwerte
werden nicht überprüft, d. h. damit das Messgerät eine korrekte Messung durchführen kann,
müssen die eingegebenen Werte zum Sensor und zur Messaufgabe passen.
• Bedingt durch die Einbaulage des Gerätes kann es zu Druckverschiebungen des Messwertes
kommen, d. h. bei leerem oder teilbefülltem Behälter ist der Messwert nicht Null. Für die Durch-
führung eines Lageabgleichs, siehe → 40, "Lagekorrektur".
1
ρ = 1 g
3
cm

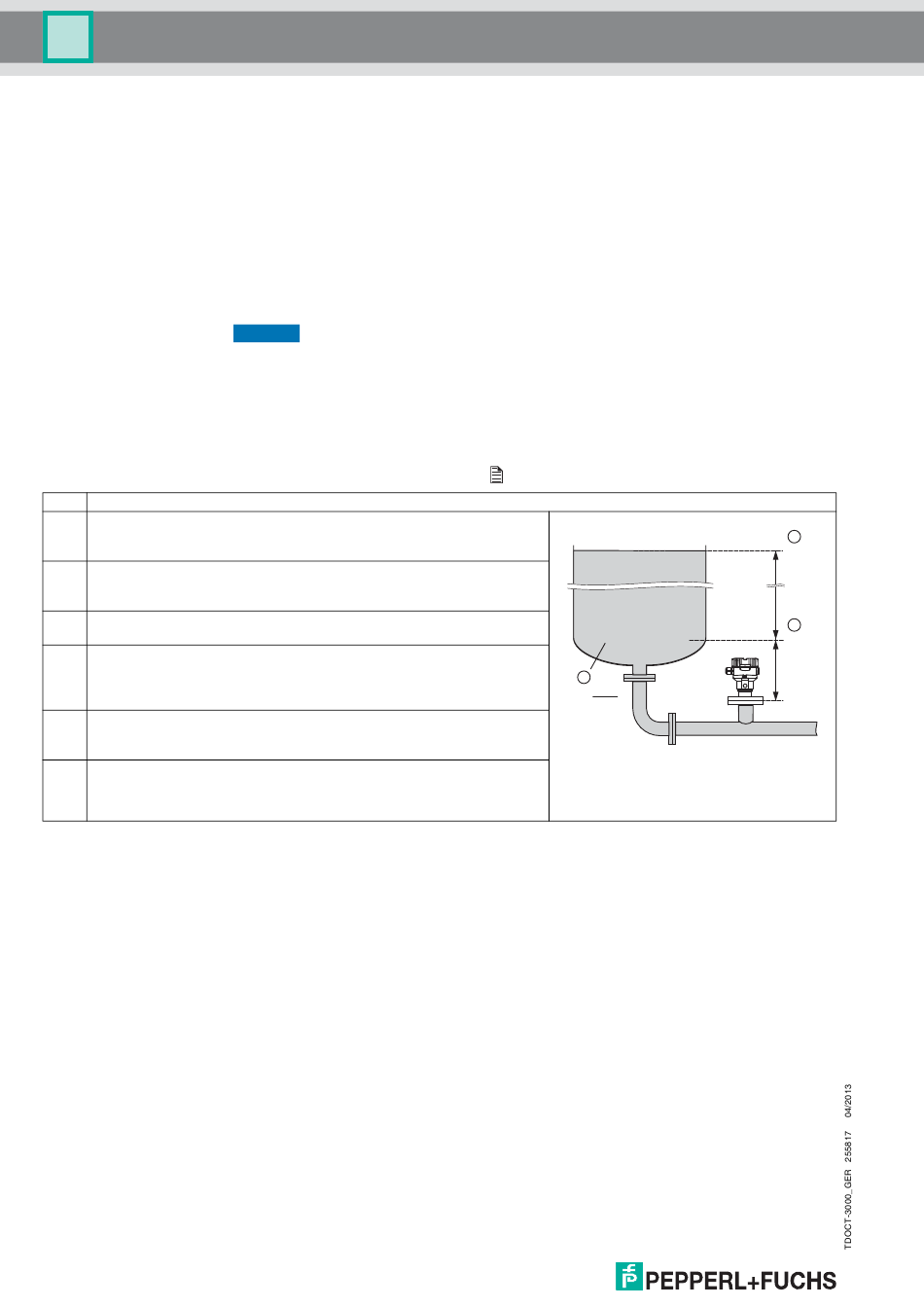

Abgleich ohne Referenzdruck – Trockenabgleich
1 Siehe Tabelle, Schritt 11
2 Siehe Tabelle, Schritte 7 und 8.
3 Siehe Tabelle, Schritte 9 und 10.
3
1000 l
4,5 m
2
0 l
0,5 m
