VBA-4E-KE5-IL
Installation
4.5
Anschluss Sensoren
An das VBA-4E-KE5-IL können Sie 2– und 3–Draht–Sensoren anschließen. Für verschiedene
Anschlussmöglichkeiten
Seite 11.
Sensorversorgung über das Modul aus Hilfsspannung AUX
Stromeingang
II1 ... II4
Abbildung 4.2
Sensorversorgung aus externer PELV-Spannungsquelle EXT
Stromeingang
II1 ... II4
Abbildung 4.3
Hinweis!
Bei Sensorversorgung aus einer externen PELV Spannungsquelle EXT sollte U
Bezugspotenzial wie die Hilfsspannung AUX besitzen.
Warnung!
Zulässige Betriebstemperatur beachten
Die zulässige Betriebstemperatur der Kabel, die am Klemmenblock angeschlossen sind, muss
mindestens +80 ° C betragen!
siehe Abbildung 4.2 auf Seite 11 und
L+
II
GND

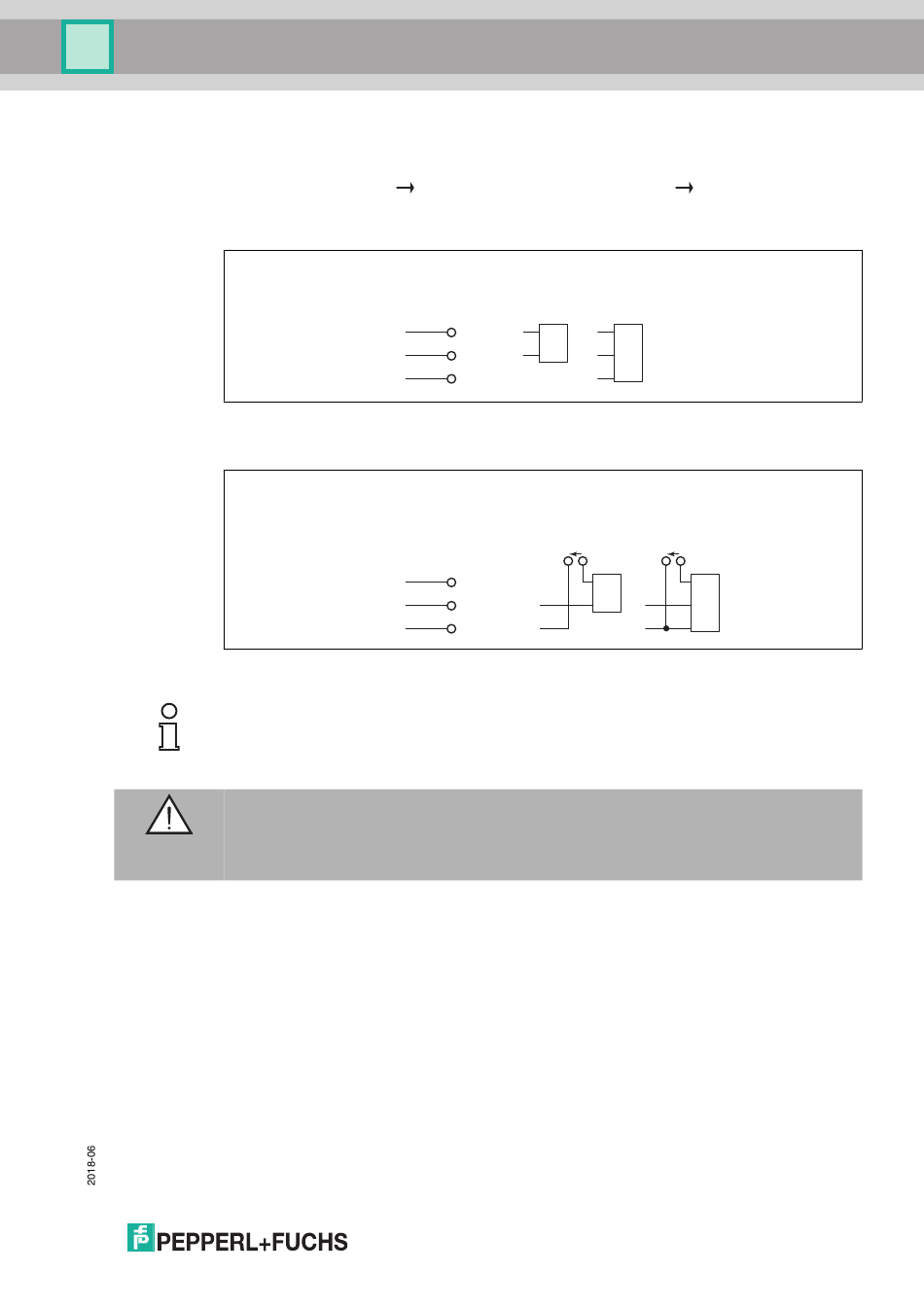

Anschluss von Sensoren bei Sensorversorgung über das Modul
L+
II
GND
Anschluss von Sensoren bei Sensorversorgung aus externer Spannungsquelle PELV
Anschlussbeispiel:
2-Draht
3-Draht
+
+
-
S+
-
Anschlussbeispiel:
2-Draht
3-Draht
U
U
EXT
EXT
+
-
siehe Abbildung 4.3 auf
+
S+
-
das gleiche
EXT
