Produktbeschreibung
3
Produktbeschreibung
3.1
Bestimmungsgemäße Verwendung
Das VBA-4E-KE5-IL ist ein Analogmodul zum Anschluss von bis zu 4 Sensoren 0/4 ... 20 mA
an das AS-Interface Netz. Die Messwertwandlung und Datenübertragung erfolgt asynchron
nach dem AS-Interface Profil 7.3. Die Messwerte werden intern mit 16 Bit Auflösung
gewandelt. Das Analogmodul verfügt über 4 analoge Stromeingänge. Die Stromversorgung
der Sensoren erfolgt aus der Hilfsspannung.
3.2
Anzeigen und Bedienelemente

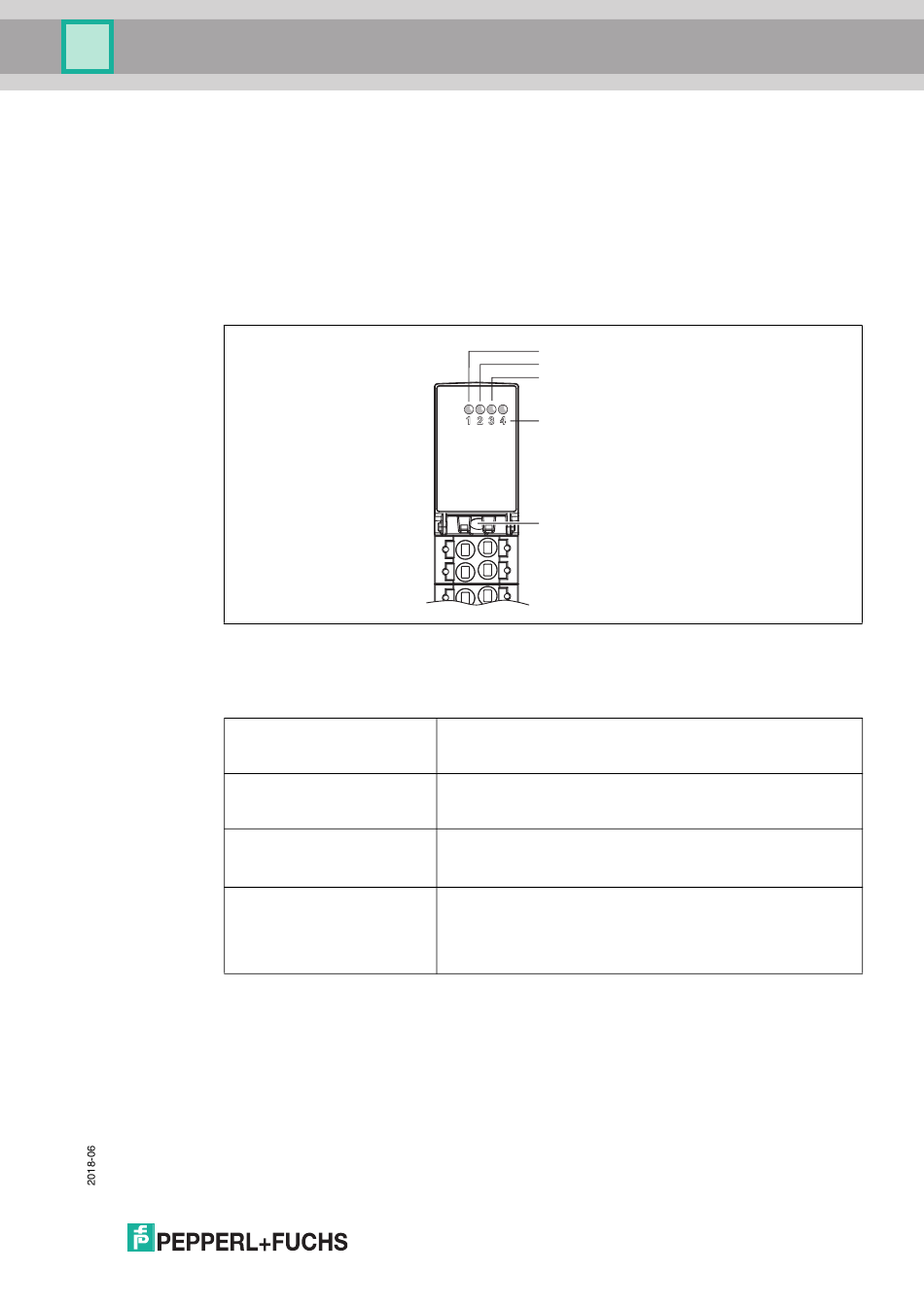

Abbildung 3.1
Das Analogmodul VBA-4E-KE5-IL besitzt folgende Anzeigen und Bedienelemente:
Anzeige-LED
LED PWR
LED FAULT
LED AUX
LED IN1
LED IN2
LED IN3
LED IN4
1 2 3 4
Anzeigen und Bedienelemente
AS-Interface Spannung; LED grün
grün: Spannung OK
grün blinkend: Adresse ist 0 bzw. Peripheriefehler
Fehleranzeige; LED rot
rot: Kommunikationsfehler bzw. Adresse ist 0
rot blinkend: Peripheriefehler
Ext. Hilfsspannung U
grün: Spannung OK
rot: Spannung verpolt
Status Eingangssignal; LED gelb
gelb: Eingangswert innerhalb Messbereich
gelb blinkend: Drahtbruch oder Eingangswert außerhalb
Messbereich
aus: Kanal deaktiviert
PWR
FLT
AUX
IN
ADDR
; Dual-LED grün/rot
AUX
7
