VBA-4E-KE5-IL
Produktbeschreibung
3.5
Zurücksetzen der automatisch erkannten Sensortypen
Die durch die automatische Erkennung gespeicherten Sensortypen werden zurückgesetzt,
wenn die Eingangskonfiguration des Moduls manuell geändert wird. Dazu stehen zwei
Möglichkeiten zur Verfügung:
1. Schalten Sie die Versorgung des Moduls ab. Setzen bzw. Entfernen Sie die Drahtbrücke
zwischen 1CH, 2CH oder 3CH und GND und schalten Sie danach die Versorgungsspan-
nung wieder ein.
2. Ändern Sie den Zustand des Parameters P3 (siehe Kapitel 5.3). Ein Aus- und Einschalten
der Versorgungsspannung ist in diesem Fall nicht notwendig.
Wiederholen Sie diesen Vorgang ggf., um zur gewünschten Eingangskonfiguration
zurückzukehren.
Hinweis!
Eine Änderung der Eingangskonfiguration über eine Drahtbrücke zwischen 1CH, 2CH oder
3CH und GND wird nur nach dem Einschalten der Versorgungsspannung erkannt. Eine
Änderung über den Parameter P1 kann auch im laufenden Betrieb erfolgen. Siehe Kapitel 5.3.
Verbinden Sie die Anschlüsse 1CH, 2CH, 3CH und GND nicht mit externen Potenzialen. Die
Länge der Drahtbrücke darf maximal 5 cm betragen.
3.6
Manuelle Aktivierung der Eingangskanäle
Die Anzahl der aktiven Eingangskanäle kann über eine Drahtbrücke zwischen den
Anschlussklemmen GND und 1CH, 2CH und 3CH festgelegt werden.

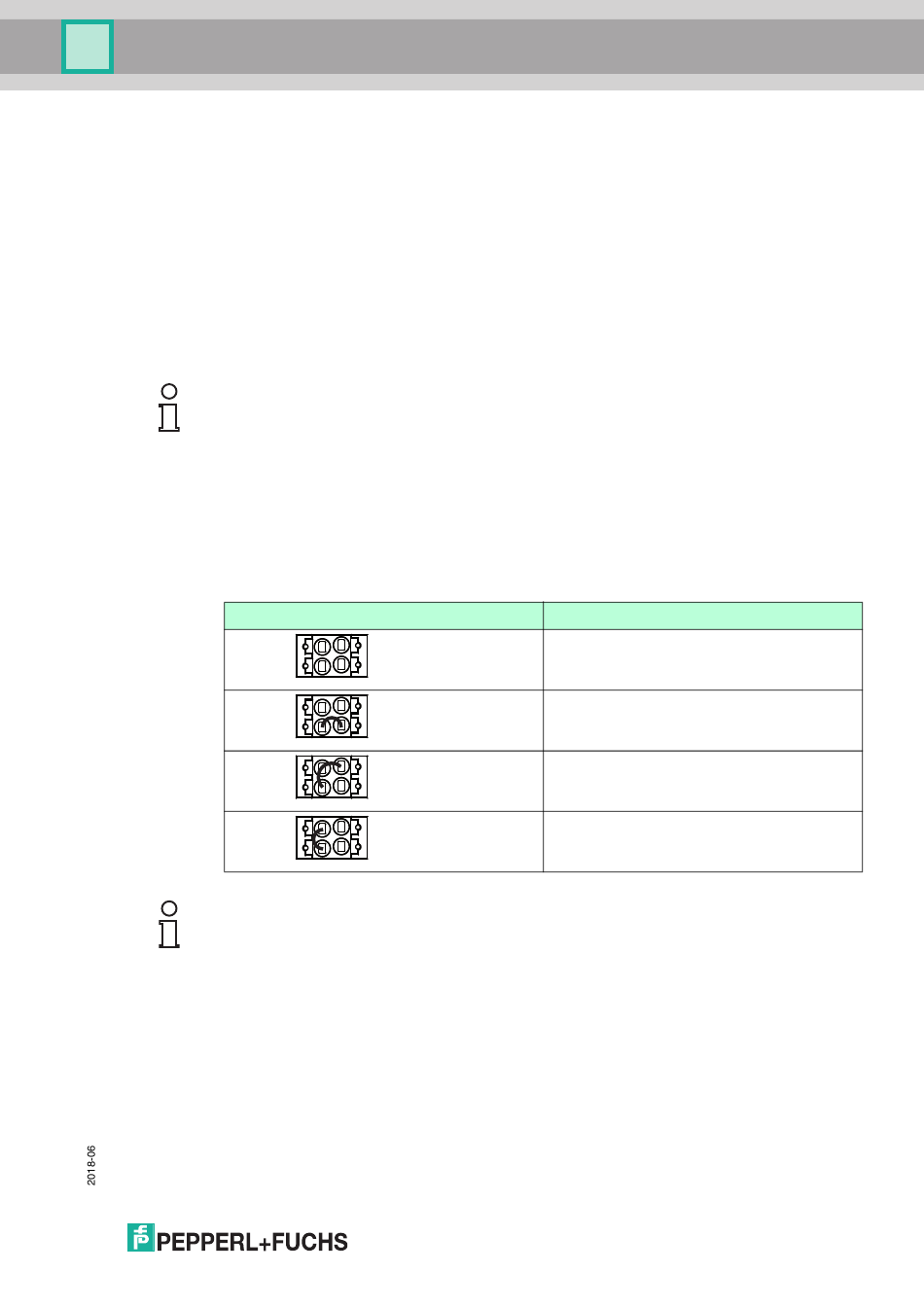

Überbrückung der Anschlussklemmen
3CH
9
GND
11
3CH
9
GND
11
3CH
9
GND
11
3CH
9
GND
11
Hinweis!
Eine Änderung der Eingangskonfiguration über eine Drahtbrücke zwischen GND und 1CH,
2CH oder 3CH wird nur nach dem Einschalten der AS-Interface Versorgungsspannung
erkannt.
Verbinden Sie die Anschlüsse 1CH, 2CH, 3CH und GND nicht mit extemen Potenzialen.
Die Länge der Drahtbrücke darf maximal 5 cm betragen.
10
2CH
12
1CH
10
2CH
12
1CH
10
2CH
12
1CH
10
2CH
12
1CH
Erklärung
Automatische Erkennung aktiv (wenn
Parameterbit P3=1). Siehe Kapitel 3.4 und
siehe Kapitel 5.3.
Nur Eingangskanal 1 aktiv
Eingangskanäle 1 und 2 aktiv
Eingangskanäle 1, 2 und 3 aktiv
9
