Inbetriebnahme
6
Inbetriebnahme
6.1
Leitungsführung im RS 485-Bus
Die Datenkabel sollen vom ersten bis zum letzten Busteilnehmer eine Linienverbindung bilden.
Diese Linienverbindung muss mit einem Abschlusswiderstand enden.
In den WCS-Leseköpfen und beim Interfacemodul sind die RS 485-Abschlusswiderstände
integriert und können zu- oder abgeschaltet werden.
Falls nur ein Lesekopf angeschlossen wird, befindet sich ein Gerät am Anfang und ein Gerät
am Ende der Datenleitung.
Lesekopf
Interface oder Steuerung

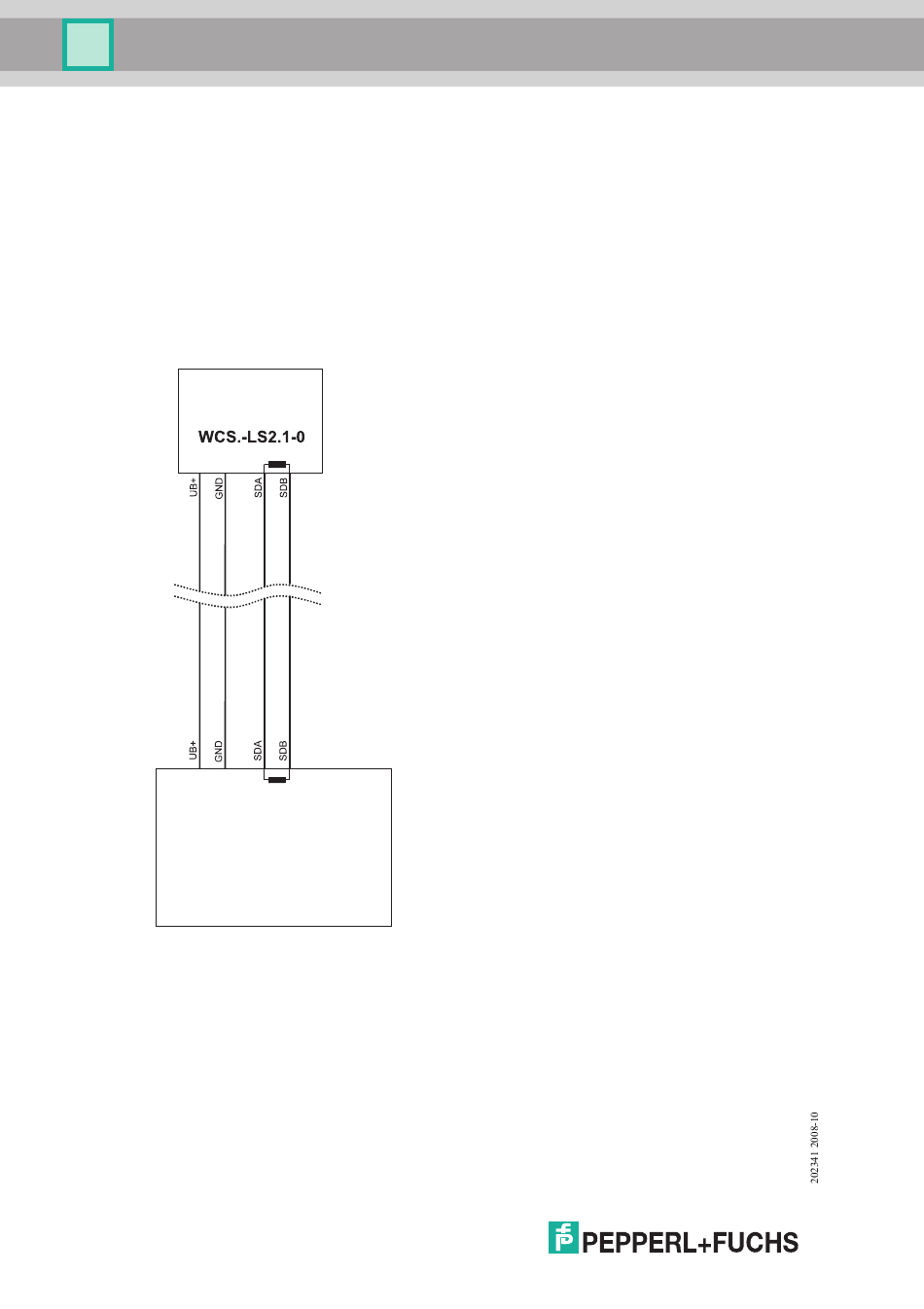

Bild 6.1: Anschluss von einem Lesekopf
