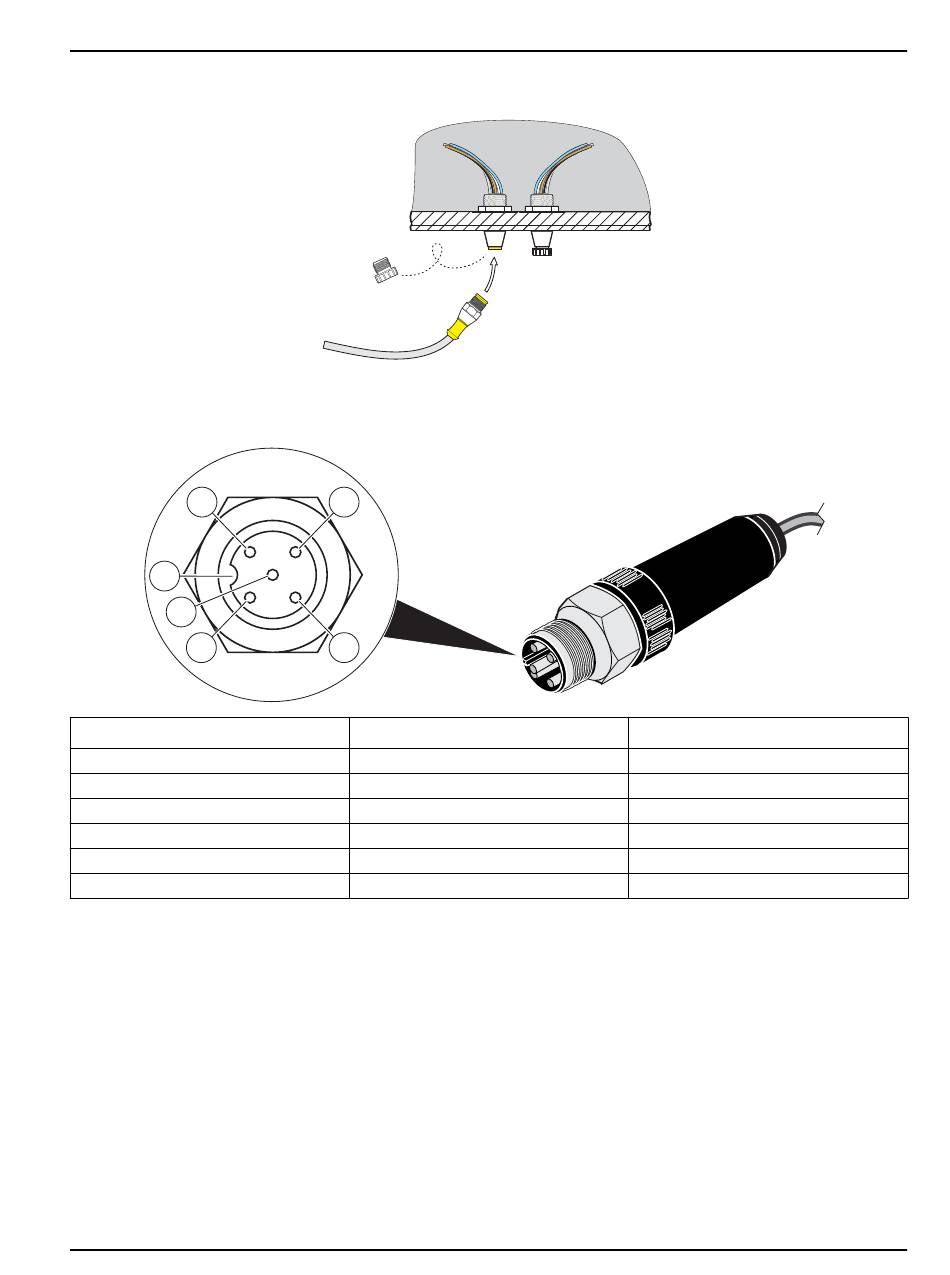

Abbildung 5
Anschluss des Sensorsteckers an den sc Controller
Abbildung 6
Pin-Belegung
1
6
5
4
Nummer
1
2
3
4
5
6
3.5.1
Kabelverlängerung mit Klemmenkasten LZY586
Zur Kabelverlängerung innerhalb der ATEX-Zone kann der optional erhältliche
Klemmenkasten LZY586 und die dazugehörigen Verlängerungskabel LZY864, LZY865,
LZY866 genutzt werden. Entnehmen Sie alle weiteren Informationen zum Anschluss des
Klemmenkastens der Bedienungsanleitung LZY586 DOC273.99.90405.
2
3
Beschreibung
+12 VDC
Masse
Daten (+)
Daten (–)
Schirm
Führung
Installation
Kabelfarbe
rosa
grau
braun
weiß
Schirm (grau)
13
