Installation
3.2
Rohr-Einbaumöglichkeit Einbausensor
Abbildung 4
Einbaumöglichkeiten

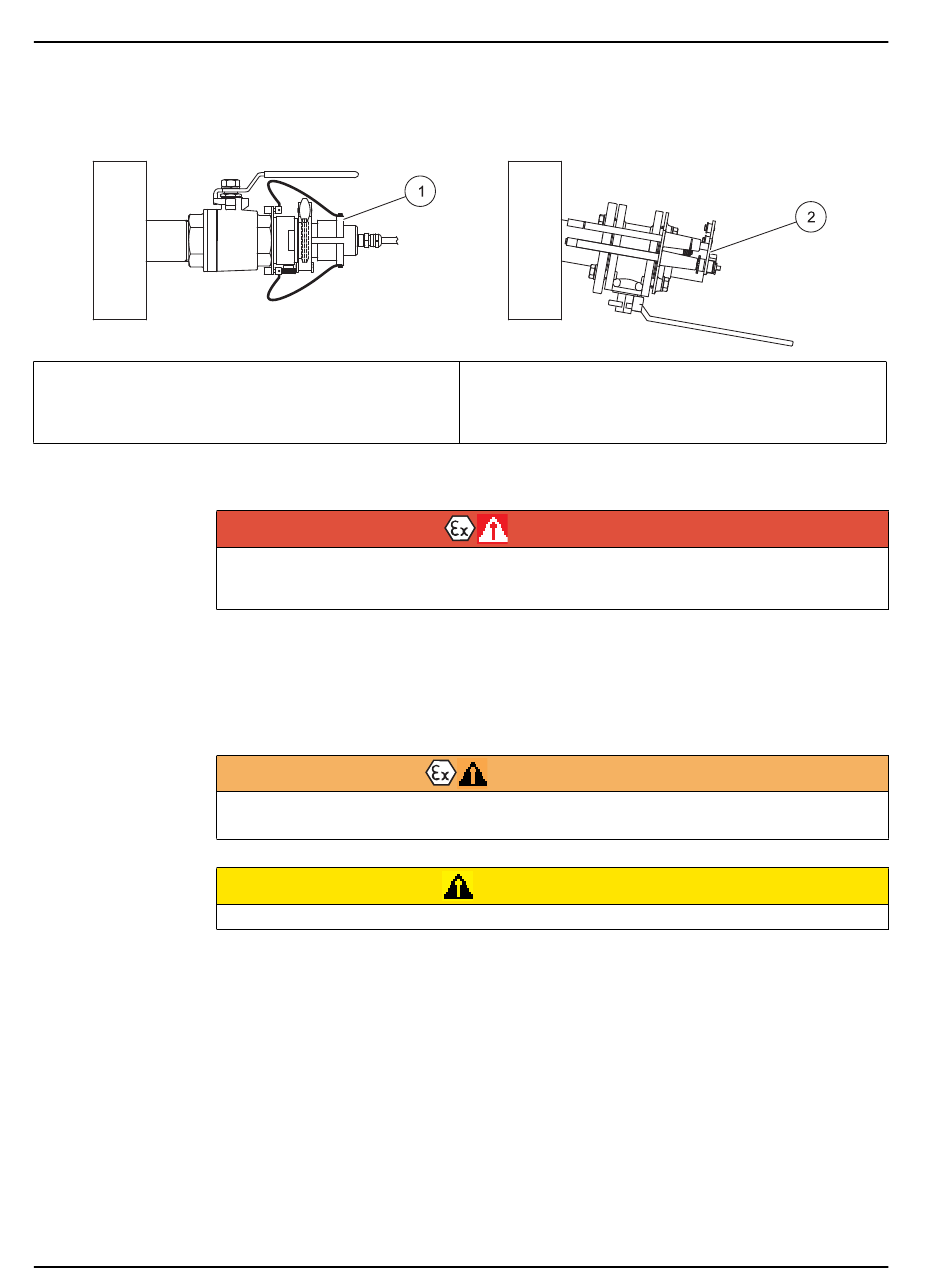

TSS EX1 sc TriClamp mit Kugelhahnwechselarmatur
1
(max. Betriebsdruck 1,5 bar) LZU301.99.00000
3.3
Erdung
3.4
Installation des sc Controllers
3.5
Sensorkabel anschließen
12
Stellen Sie sicher, dass ein Erdungsleiter mit mindestens 4 mm
Kabelschuh direkt an der Sonde bzw. an der Bandschelle am Montagegestänge angebracht wird.
Der Erdungsleiter muss mit Schraube und Federring montiert werden!
Hinweis: Der sc Controller darf nicht innerhalb der ATEX-Zone installiert werden.
Verlegen Sie Kabel gemäß den ATEX-Vorschriften und
verwenden Sie innerhalb de ATEX-Zone keine Stecker.
Verlegen Sie Kabel und Schläuche stets stolperfrei und ohne Knick.
1. Schrauben Sie die Schutzkappen an der sc Controllerbuchse und an dem
Kabelstecker ab und bewahren Sie sie auf.
2. Achten Sie auf die Führung im Stecker und schieben Sie den Stecker in die Buchse.
3. Schrauben Sie die Mutter handfest.
Hinweis: Verlängerungskabel sind in ATEX-Zonen nicht zulässig.
TSS EX1 sc Inline mit Sicherheitseinbauarmatur
2
LZY630.00.2x000 (max. Betriebsdruck 6 bar)
(x= Kennung für Materialwahl des zugehörigen
Anschlussflansches)
G E F A H R
W A R N U N G
V O R S I C H T
2
Kabelquerschnitt an dem
