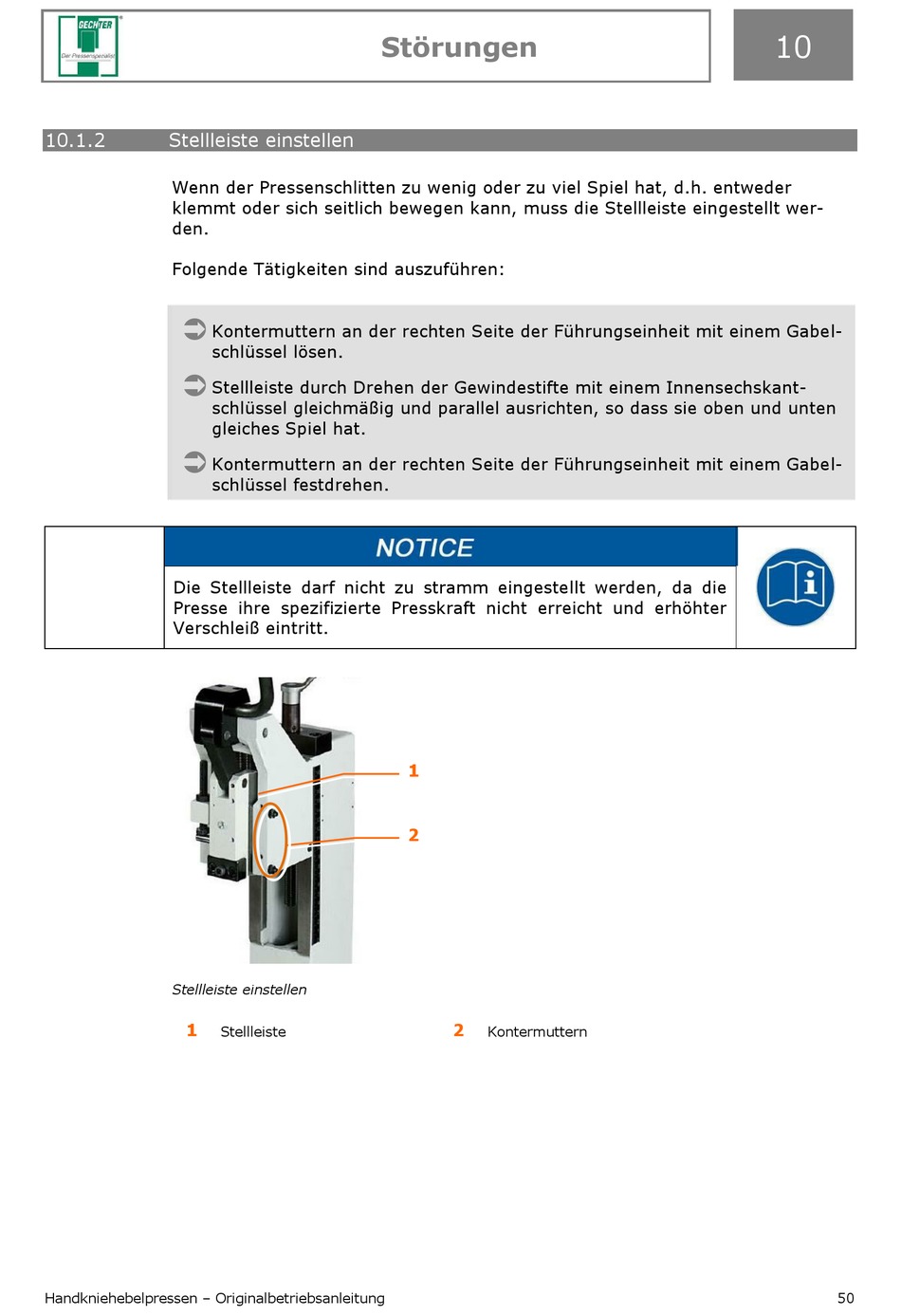

10.1.2
Stellleiste einstellen
Wenn der Pressenschlitten zu wenig oder zu viel Spiel hat, d.h. entweder
klemmt oder sich seitlich bewegen kann, muss die Stellleiste eingestellt wer-
den.
Folgende Tätigkeiten sind auszuführen:
Kontermuttern an der rechten Seite der Führungseinheit mit einem Gabel-
schlüssel lösen.
Stellleiste durch Drehen der Gewindestifte mit einem Innensechskant-
schlüssel gleichmäßig und parallel ausrichten, so dass sie oben und unten
gleiches Spiel hat.
Kontermuttern an der rechten Seite der Führungseinheit mit einem Gabel-
schlüssel festdrehen.
Die Stellleiste darf nicht zu stramm eingestellt werden, da die
Presse ihre spezifizierte Presskraft nicht erreicht und erhöhter
Verschleiß eintritt.
Stellleiste einstellen
1
Handkniehebelpressen – Originalbetriebsanleitung
Störungen
Stellleiste
1
2
2
Kontermuttern
10
50
