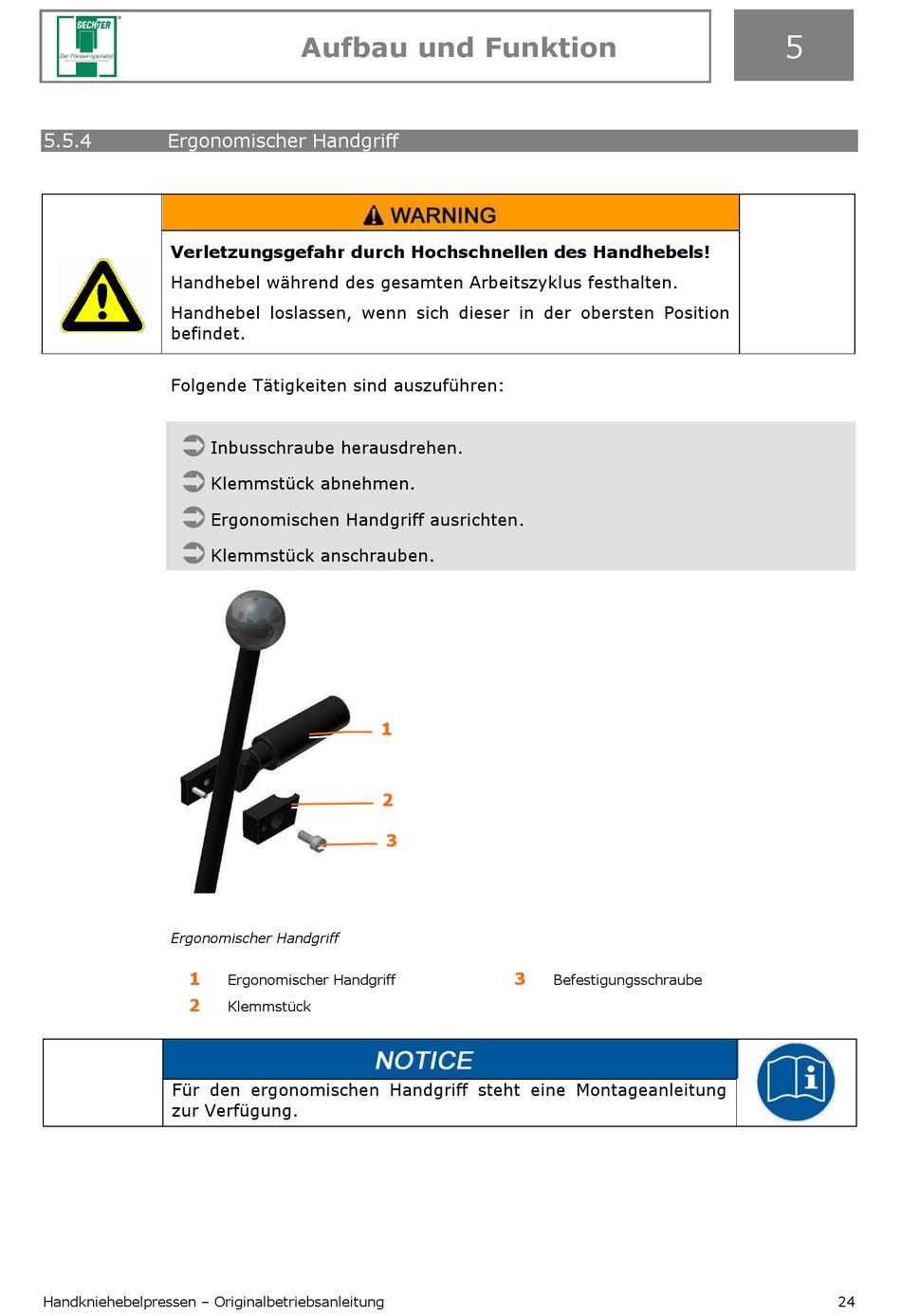

5.5.4
Ergonomischer Handgriff
Verletzungsgefahr durch Hochschnellen des Handhebels!
Handhebel während des gesamten Arbeitszyklus festhalten.
Handhebel loslassen, wenn sich dieser in der obersten Position
befindet.
Folgende Tätigkeiten sind auszuführen:
Inbusschraube herausdrehen.
Klemmstück abnehmen.
Ergonomischen Handgriff ausrichten.
Klemmstück anschrauben.
Ergonomischer Handgriff
1
2
Für den ergonomischen Handgriff steht eine Montageanleitung
zur Verfügung.
Handkniehebelpressen – Originalbetriebsanleitung
Aufbau und Funktion
1
2
3
Ergonomischer Handgriff
Klemmstück
3
Befestigungsschraube
5
24
