10.1.2

Stellleiste einstellen

Wenn der Pressenschlitten zu wenig oder zu viel Spiel hat, d.h. entweder
klemmt oder sich seitlich bewegen kann, muss die Stellleiste eingestellt wer-
den.
Folgende Tätigkeiten sind auszuführen:

Drei bzw. fünf Kontermuttern an der rechten Seite der Führungseinheit
mit einem Gabelschlüssel lösen.

Stellleiste durch Drehen der Gewindestifte mit einem Innensechskant-
schlüssel gleichmäßig und parallel ausrichten, so dass sie oben und unten
gleiches Spiel hat.

Drei bzw. fünf Kontermuttern an der rechten Seite der Führungseinheit
mit einem Gabelschlüssel festdrehen.
Die Stellleiste darf nicht zu stramm eingestellt werden, da die
Presse ihre spezifizierte Presskraft nicht erreicht und erhöhter
Verschleiß eintritt.

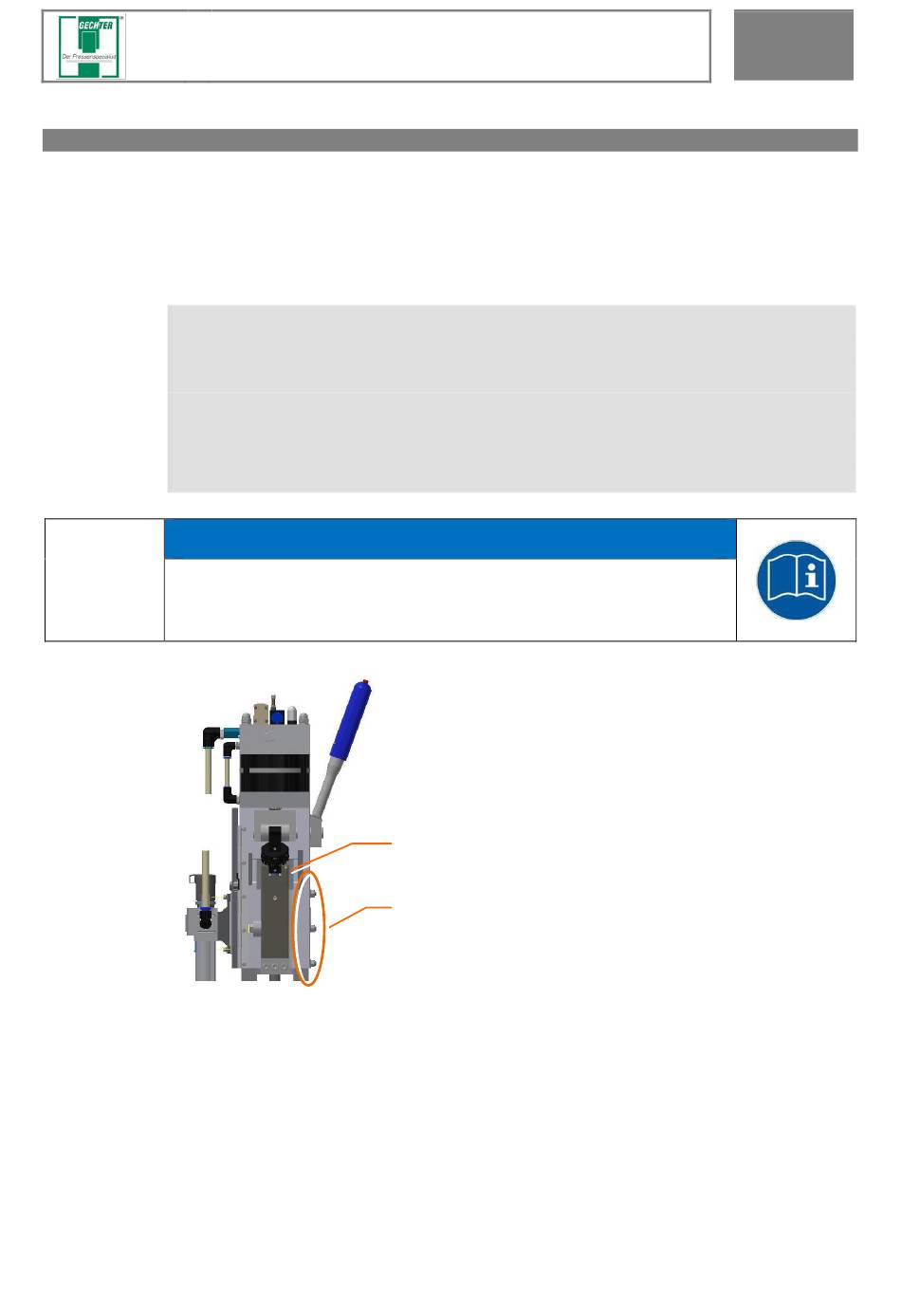

Stellleiste einstellen
1
HKPL-DS – Originalbetriebsanleitung
Störungen
Stellleiste
HINWEIS
1
2
2
Kontermuttern
