Mechanische Rückhubsperre Rhs; Präzision-Tiefeneinstellung Pte - Gechter HKPE Originalbetriebsanleitung

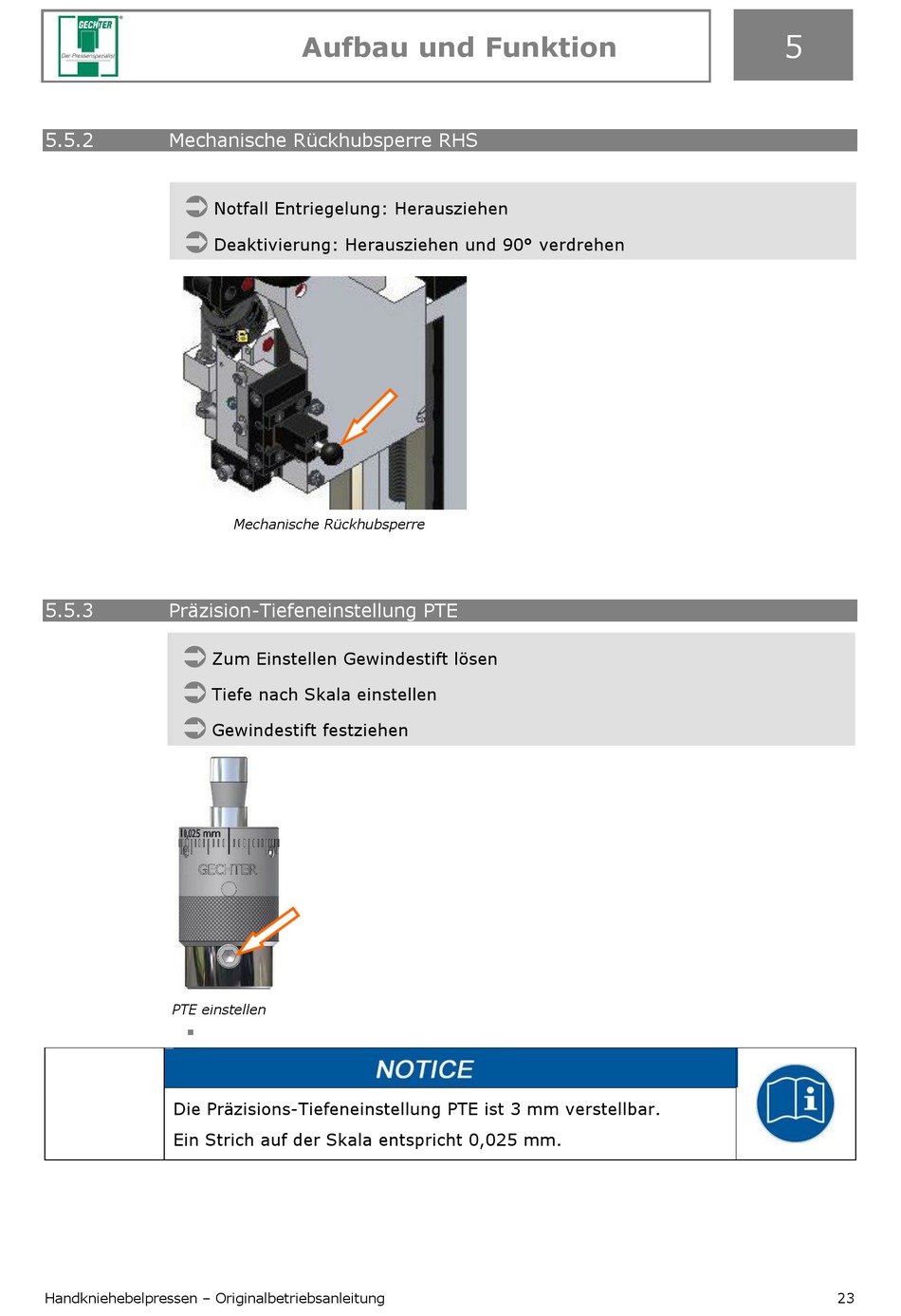

5.5.2 Mechanische Rückhubsperre RHS

Notfall Entriegelung: Herausziehen

Deaktivierung: Herausziehen und 90° verdrehen
5.5.3 Präzision-Tiefeneinstellung PTE

Zum Einstellen Gewindestift lösen

Tiefe nach Skala einstellen

Gewindestift festziehen
PTE einstellen

Die Präzisions-Tiefeneinstellung PTE ist 3 mm verstellbar.
Ein Strich auf der Skala entspricht 0,025 mm.
Handkniehebelpressen – Originalbetriebsanleitung
Aufbau und Funktion
Mechanische Rückhubsperre
5
23
