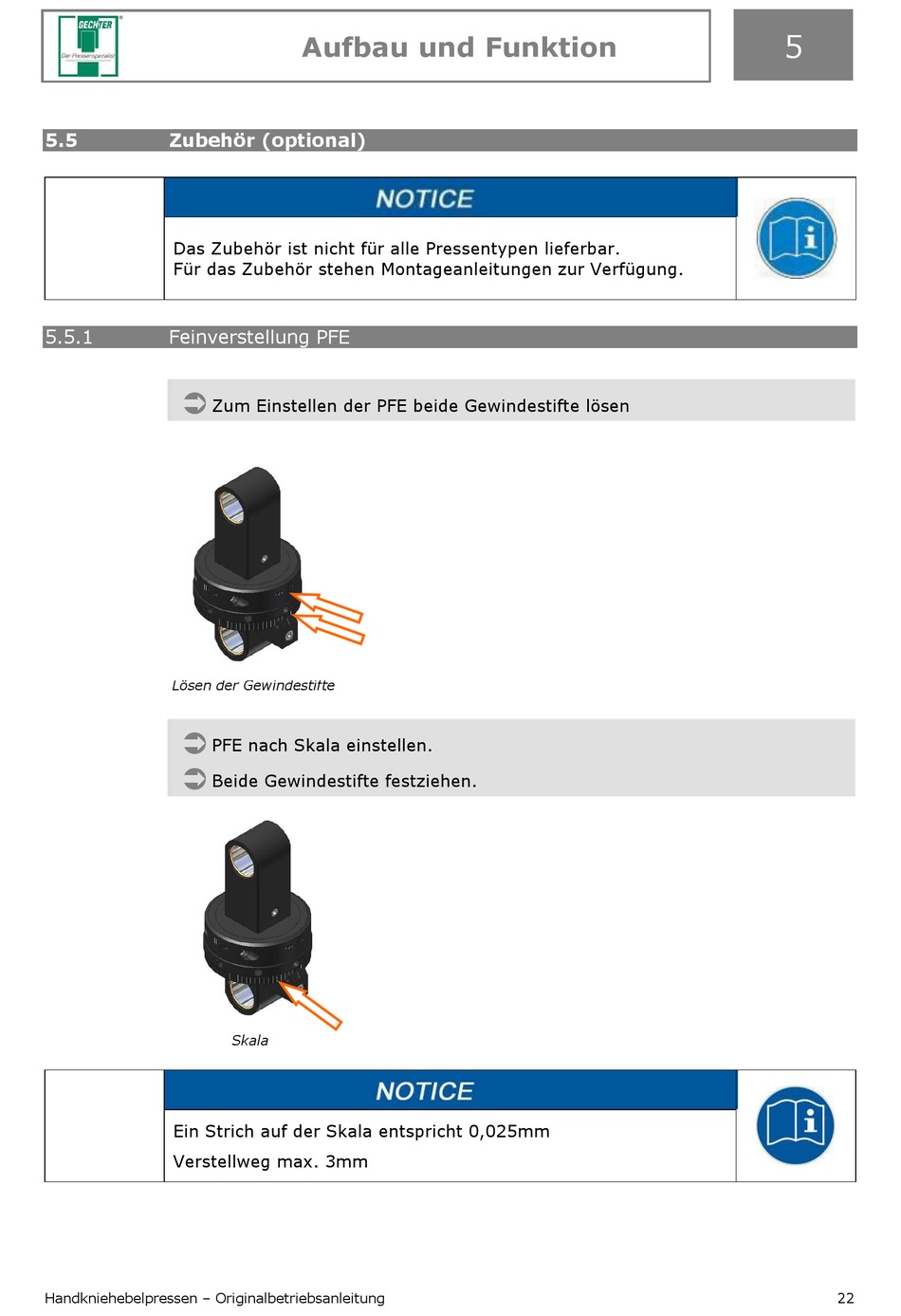

5.5 Zubehör (optional)
Das Zubehör ist nicht für alle Pressentypen lieferbar.
Für das Zubehör stehen Montageanleitungen zur Verfügung.
5.5.1

Feinverstellung PFE


Zum Einstellen der PFE beide Gewindestifte lösen
Lösen der Gewindestifte

PFE nach Skala einstellen.

Beide Gewindestifte festziehen.
Ein Strich auf der Skala entspricht 0,025mm
Verstellweg max. 3mm
Handkniehebelpressen – Originalbetriebsanleitung
Aufbau und Funktion
Skala
