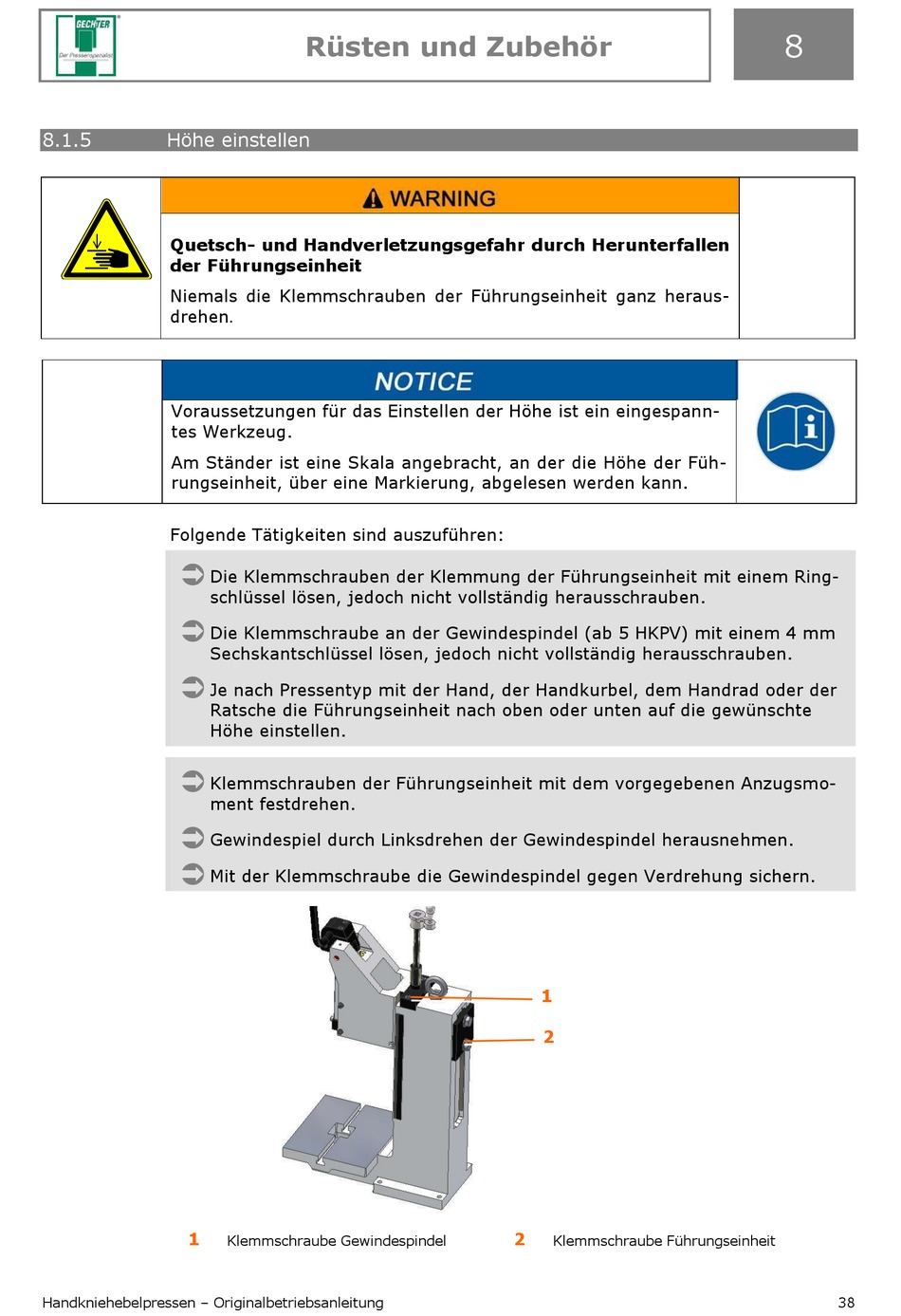

8.1.5
Höhe einstellen
Quetsch- und Handverletzungsgefahr durch Herunterfallen
der Führungseinheit
Niemals die Klemmschrauben der Führungseinheit ganz heraus-
drehen.
Voraussetzungen für das Einstellen der Höhe ist ein eingespann-
tes Werkzeug.
Am Ständer ist eine Skala angebracht, an der die Höhe der Füh-
rungseinheit, über eine Markierung, abgelesen werden kann.
Folgende Tätigkeiten sind auszuführen:
Die Klemmschrauben der Klemmung der Führungseinheit mit einem Ring-
schlüssel lösen, jedoch nicht vollständig herausschrauben.
Die Klemmschraube an der Gewindespindel (ab 5 HKPV) mit einem 4 mm
Sechskantschlüssel lösen, jedoch nicht vollständig herausschrauben.
Je nach Pressentyp mit der Hand, der Handkurbel, dem Handrad oder der
Ratsche die Führungseinheit nach oben oder unten auf die gewünschte
Höhe einstellen.
Klemmschrauben der Führungseinheit mit dem vorgegebenen Anzugsmo-
ment festdrehen.
Gewindespiel durch Linksdrehen der Gewindespindel herausnehmen.
Mit der Klemmschraube die Gewindespindel gegen Verdrehung sichern.
1
Handkniehebelpressen – Originalbetriebsanleitung
Rüsten und Zubehör
Klemmschraube Gewindespindel
1
2
2
Klemmschraube Führungseinheit
8
38
