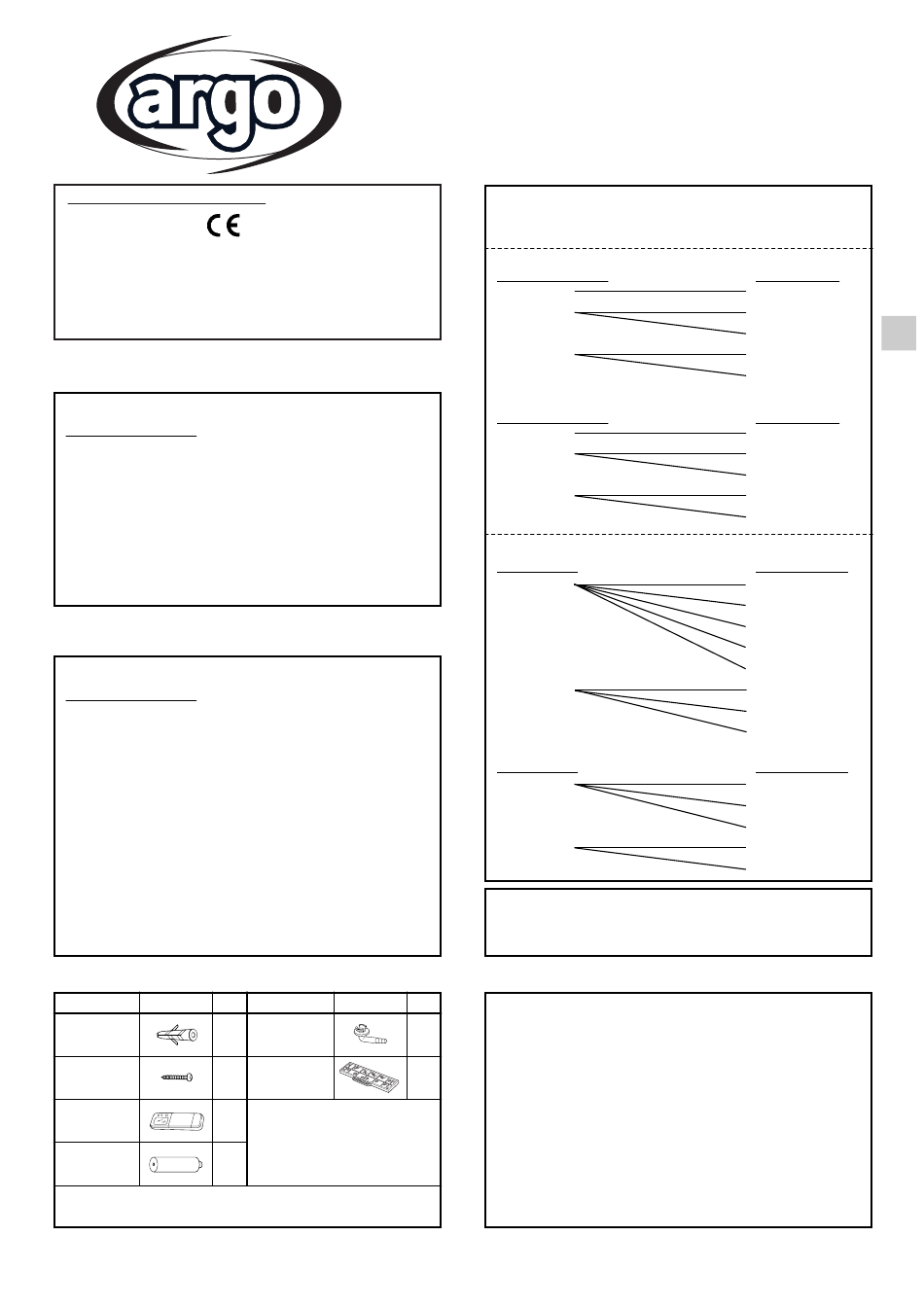

KONFORMITÄTSERKLÄRUNG
Dieses Produkt ist mit
es den folgenden Richtlinien entspricht:
– Niederspannungsrichtilinie 73/23 EWG und 93/68 EWG.
– Elektromagnetische Verträglichkeit 89/336 EWG, 92/31
EWG und 93/68 EWG.
Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung
auch nur von Teilen der Bedienungsanleitung und der
Installatinsanweisungen wird diese Erklärung ungültig.
NUR KÜHLUNGS MODELLE
BETRIEBSBEREICH
í Maximumbedingungen
Außentemperatur
: 46°C T.K. *
Raumtemperatur
: 32°C T.K. / 23°C F.K.
í Minimumbedingungen
Außentemperatur
: 19°C T.K. **
Raumtemperatur
: 19°C T.K. / 14°C F.K.
í Modelle R407C
** : 43°C D.B.
í Modelle AERXXXSCL
** : –15°C D.B
WÄRMEPUMPE MODELLE
BETRIEBSBEREICH
í Kühlbetrieb bei Maximumbedingungen
Außentemperatur
: 46°C T.K. *
Raumtemperatur
: 32°C T.K. / 23°C F.K.
í Kühlbetrieb bei Minimumbedingungen
Außentemperatur
: 19°C T.K.
Raumtemperatur
: 19°C T.K. / 14°C F.K.
í Heizbetrieb bei Maximumbedingungen
Außentemperatur
: 24°C T.K. / 18°C F.K.
Raumtemperatur
: 27°C T.K.
í Heizbetrieb bei Minimumbedingungen
Außentemperatur
: –8°C T.K. / –9°C F.K.
í Modelle R407C
** : 43°C D.B.
MITGELIEFERTES ZUBEHÖR
TELLE
ABBILDUNG
MEN.
DÜBEL
7
SELBSTSCHNEIDENDE
7
GEWINDESCHRAUBE
FERNBEDIENUNG
1
AAA ALKALINE
2
BATTERIE
*
Nur für Wärmepumpe-Modelle.
-Zeichen gekennzeichnet, weil
TELLE
ABBILDUNG
MEN.
BOGENROHR
*
SAUBERLUFT-
FILTER
37.4140.335.0
INSTALLATIONSANLEITUNGEN
- Zweirohrsystem-Klimaanlage -
Modellkombinationen
Innenraum- und Außengeräte sollen nur wie in der folgenden
Liste miteinander verbunden werden.
NUR KÜHLUNG MODELLE R22
Innenraumgeräte
AW 515 CL
AWR 518 CL
AWR 522 CL
WÄRMEPUMPE MODELLE R22
Innenraumgeräte
AW 515 HL
AWR 518 HL
AWR 522 HL
NUR KÜHLUNG MODELLE R407C
Indoor Units
AWR 518 CL
AWR 522 CL
WÄRMEPUMPE MODELLE R407C
Indoor Units
AWR 518 HL
AWR 522 HL
Stromversorgung:
220 - 240 V ~ 50 Hz
*380-400 V - 3N ~ 50 Hz
Für die Installation notwendige Erzeugnisse (nicht mitgeliefert)
1
1. Standardschraubenzieher
2. Kreuzschraubenzieher
2
3. Abisoliermesser
4. Meßband
5. Wasserwaage
6. Hohlfräser-Spitze
7. Bügelsäge
8. Bohrer ø 5
01/2003
Außengeräte
AE 515 SC
AE 518 SC
AE 518 SC3*
AE 522 SC
AE 522 SC3*
Außengeräte
AE 515 SH
AE 518 SH
AE 518 SH3*
AE 522 SH
AE 522 SH3*
Outdoor Units
AER 515 SC
AER 518 SCB
AER 518 SCLB
AER 518 SC3B*
AER 518 SCL3B*
AER 522 SC
AER 522 SC3*
AER 522 SCL3*
Outdoor Units
AER 515 SH
AER 518 SHB
AER 518 SH3B*
AER 522 SH
AER 522 SH3*
19. Hammer
10. Bohrmaschine
11. Rohrabschneider
12.Bördelgerät
13. Drehmomentenschlüssel
14. Verstellbarer
Schraubenschlüssel
15. Abgratzwerkzeug
16.Sechskanteinsteckschlüssel
GD
