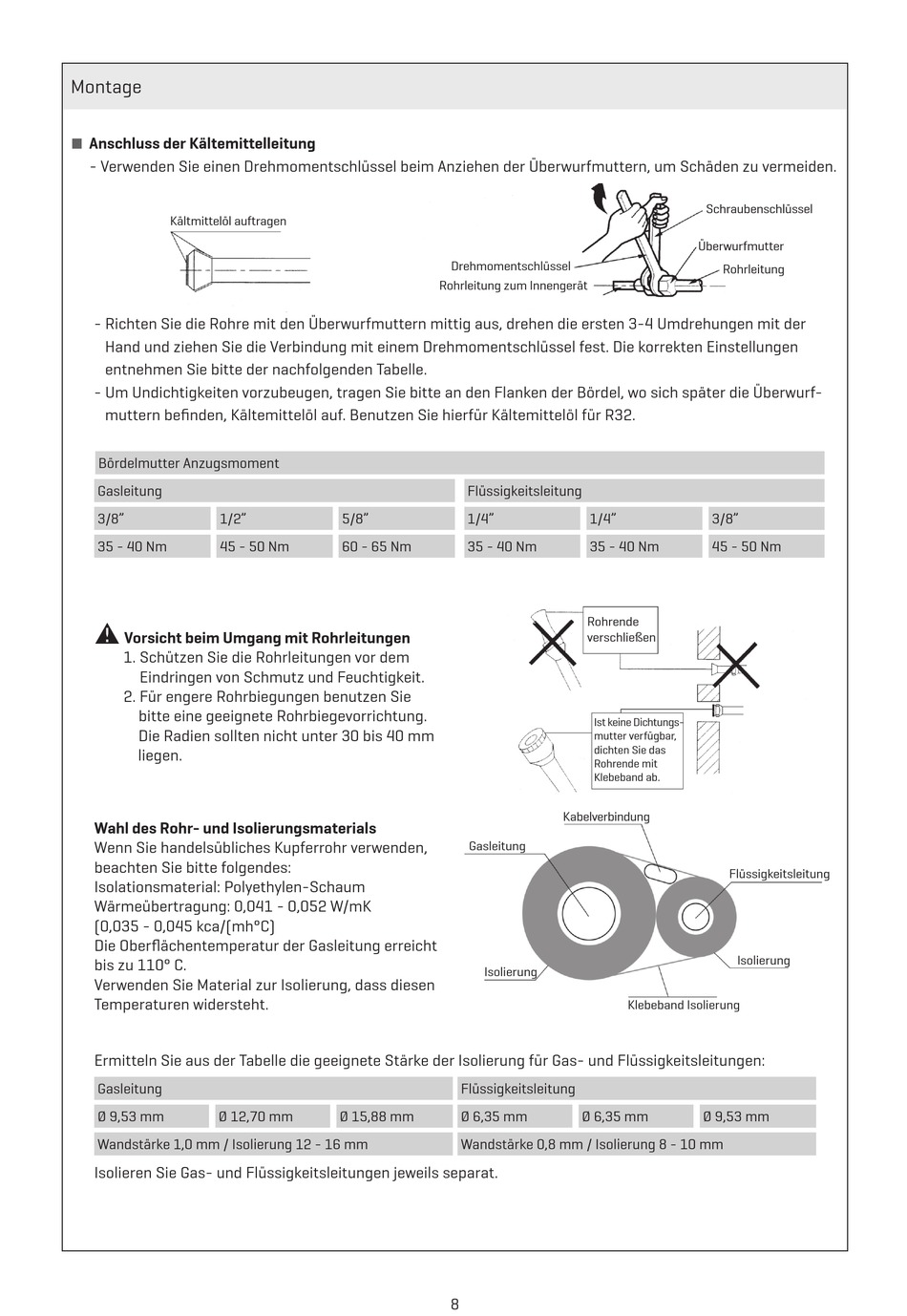

Montage
Anschluss der Kältemittelleitung
n
- Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden.
Kältmittelöl auftragen
- Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der
Hand und ziehen Sie die Verbindung mit einem Drehmomentschlüssel fest. Die korrekten Einstellungen
entnehmen Sie bitte der nachfolgenden Tabelle.
- Um Undichtigkeiten vorzubeugen, tragen Sie bitte an den Flanken der Bördel, wo sich später die Überwurf-
muttern befinden, Kältemittelöl auf. Benutzen Sie hierfür Kältemittelöl für R32.
Bördelmutter Anzugsmoment
Gasleitung
3/8"
1/2"
35 - 40 Nm
45 - 50 Nm
a
Vorsicht beim Umgang mit Rohrleitungen
1. Schützen Sie die Rohrleitungen vor dem
Eindringen von Schmutz und Feuchtigkeit.
2. Für engere Rohrbiegungen benutzen Sie
bitte eine geeignete Rohrbiegevorrichtung.
Die Radien sollten nicht unter 30 bis 40 mm
liegen.
Wahl des Rohr- und Isolierungsmaterials
Wenn Sie handelsübliches Kupferrohr verwenden,
beachten Sie bitte folgendes:
Isolationsmaterial: Polyethylen-Schaum
Wärmeübertragung: 0,041 - 0,052 W/mK
(0,035 - 0,045 kca/(mh°C)
Die Oberflächentemperatur der Gasleitung erreicht
bis zu 110° C.
Verwenden Sie Material zur Isolierung, dass diesen
Temperaturen widersteht.
Ermitteln Sie aus der Tabelle die geeignete Stärke der Isolierung für Gas- und Flüssigkeitsleitungen:
Gasleitung
Ø 9,53 mm
Ø 12,70 mm
Wandstärke 1,0 mm / Isolierung 12 - 16 mm
Isolieren Sie Gas- und Flüssigkeitsleitungen jeweils separat.
Drehmomentschlüssel
Rohrleitung zum Innengerät
Flüssigkeitsleitung
5/8"
1/4"
60 - 65 Nm
35 - 40 Nm
Gasleitung
Isolierung
Flüssigkeitsleitung
Ø 15,88 mm
Ø 6,35 mm
Wandstärke 0,8 mm / Isolierung 8 - 10 mm
8
Schraubenschlüssel
Überwurfmutter
Rohrleitung
1/4"
3/8"
35 - 40 Nm
45 - 50 Nm
Rohrende
verschließen
Ist keine Dichtungs-
mutter verfügbar,
dichten Sie das
Rohrende mit
Klebeband ab.
Kabelverbindung
Flüssigkeitsleitung
Klebeband Isolierung
Ø 6,35 mm
Ø 9,53 mm
Isolierung
