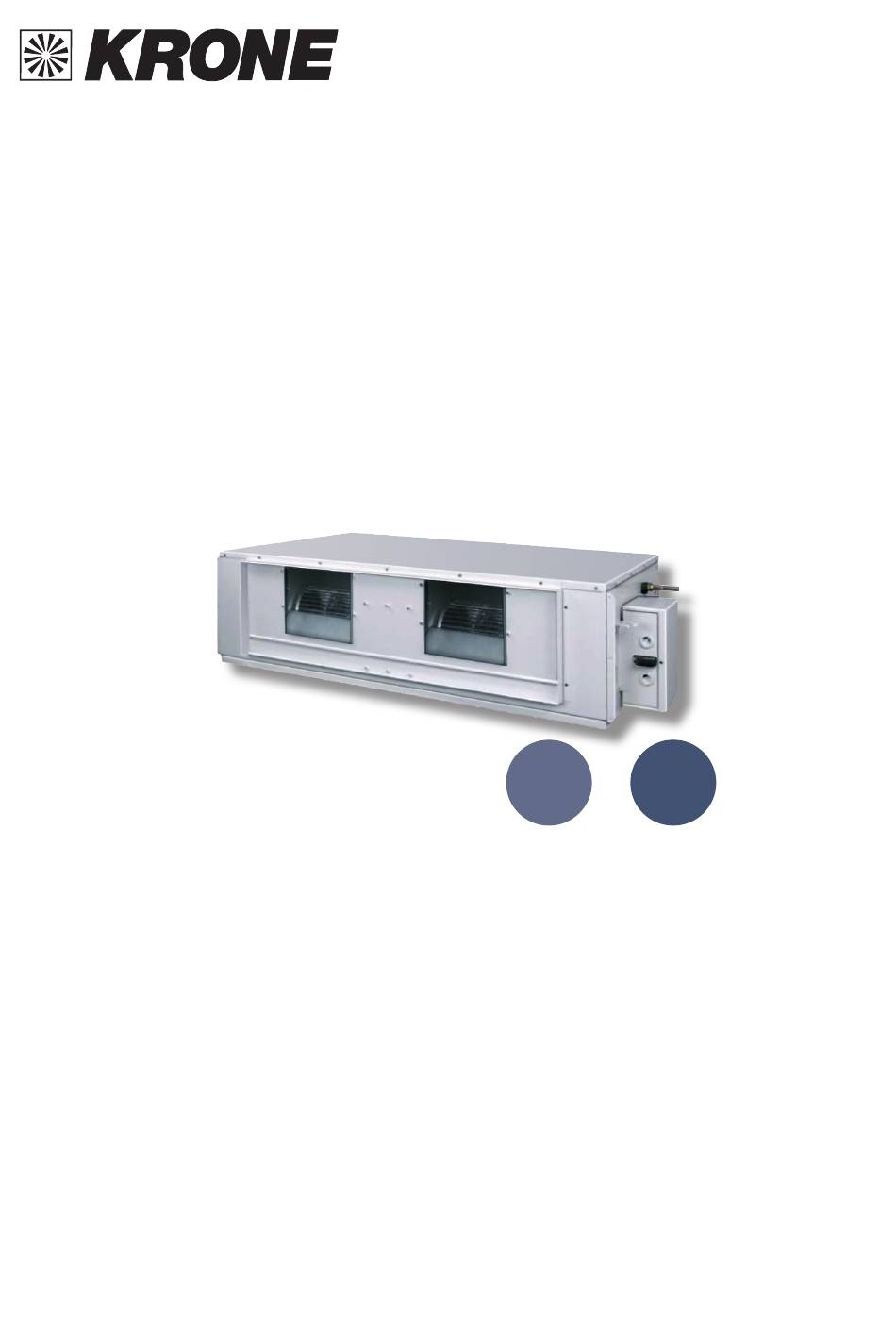

- Seite 1 Partner in Sachen Klima Installations- und Bedienungsanleitung Kanalgeräte (ON/OFF) GFH-12-M2 | GFH-18-M2 GFH-24-M2 | GFH-30-M2 GFH-48-M2 R407C R410A Kältemittel Kältemittel Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
- Seite 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. R407C R410A Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Kältemittel Kältemittel Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Inhalt Spezifikationen ............................................................Allgemein, Lieferung, Beschreibung ................................................Installation ................................................................. Kondensatleitung ............................................................Kältemittelleitungen ..........................................................Elektrischer Anschluss ........................................................Geräte-Konfiguration ........................................................Schaltplan ............................................................... Kabel-Fernbedienung / Infrarot-Fernbedienung ........................................Start / Störugen / Wartung ....................................................... -
Seite 4: Spezifikationen
Spezifikationen Kanalgerät GFH-12-M2 12-M2 18-M2 24-M2 30-M2 48-M2 Betriebsart Kühlen Kühlen Kühlen Kühlen Kühlen 14,0 Kühlleistung Luftvolumenstrom 510 (25Pa) 1020 (50Pa) 1360 (50Pa) 2040 (50Pa) 3060 (50Pa) Stat. Druck max. Nennleistungsaufnahme 0,80 0,95 1,44 2,04 5,75 Betriebsspannung V/Ph/Hz 230/1/50 230/1/50... -
Seite 5: Innengerät Installieren
Installation INNENGERÄT INSTALLIEREN Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Dieser Absatz erklärt, wie der Installationsort zu wählen und einzurichten ist. Bezüglich des VS muss auf seine eigene Dokumentation verwiesen werden. Installationsort: Die IG dürfen nicht in aggressiven Umgebungen installiert werden. Es sind Orte mit aggressiven Dämpfen, Flüssig- keitsspritzern, erhöhter Staubbelastung und solche in Meeresnähe zu meiden. - Seite 6 Installation Vorsichtshinweise für die Steigleitung der Entwässerung Die Bauhöhe der Steigleitung sollte weniger als 850 mm betragen. Sie sollte senkrecht zur Einheit installiert werden. Der Abstand sollte nicht größer als 800 mm sein. HINWEIS - Die Höhe der angeschlossenen Abflüsse sollte 75 mm nicht überschreiten. - Wenn mehrere Abflüsse zusammenlaufen, gehen Sie bitte nach folgender Zeichnung vor.
-
Seite 7: Installation
Installation Montage der Kondensatleitung (1) Die Kondensatleitung sollte mit einem Neigungswinkel von 5 bis 10° installiert werden, um den Abfluss zu sichern. Die Leitung muss durch eine Wärmedämmung abgedeckt werden, um eine Kondensatbildung außen zu vermeiden. (2) Ein Kondensatauslass ist sowohl auf der linken und rechten Seite des Innengeräts angelegt. Nach der Auswahl eines Abflusses muss der andere Abfluss abgedichtet werden. -
Seite 8: Kältemittelleitungen
Installation ANSCHLUSS DER KÄLTEMITTELLEITUNGEN Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Es ist ratsam, umfassende Vorsichtsmaßnahmen für die Installation der Kältemittelleitungen zu ergreifen. Insbesondere die Anzahl der Rohrbiegungen muss beschränkt sein. Die Saugleitung 2% neigen und Ölfallen vorsehen, um eine gute Ölzirkulation zu gewährleisten. -
Seite 9: Montage Der Anschlussleitungen
Montage der Anschlussleitungen Führen Sie die Installation folgendermaßen durch: 1. Entnehmen Sie die erforderlichen Rohrquerschnitte bitte der Tabelle „Technische Daten“. Verwenden Sie nur Kältemittelleitungen in Kühlschrankqualität. 2. Entscheiden Sie sich für eine Abgangsvariante des Innengerätes und schneiden Sie die Rohre der Kältemittel- verbindungsleitungen entsprechend ab. - Seite 10 Montage Anschluss der Kältemittelleitung - Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden. Schraubenschlüssel Kältmittelöl auftragen Überwurfmutter Drehmomentschlüssel Rohrleitung Rohrleitung zum Innengerät - Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der Hand und ziehen Sie die Verbindung mit einem Drehmomentschlüssel fest.
- Seite 11 Montage der Anschlussleitungen Dichtigkeitskontrolle Sind die Verbindungsleitungen hergestellt, wird die Manometerstation wie folgt an den entsprechenden Schraderventilanschluss angeschlossen: blau = großes Ventil = Saugdruck. Nach erfolgtem Anschluss wird die Dichtigkeitsprüfung mit getrocknetem Stickstoff durchgeführt. Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt.
-
Seite 12: Elektrischer Anschluss
Installation ELEKTRISCHER ANSCHLUSS Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Vor jedem Eingriff muss die Anlage spannungsfrei sein. Die Stromversorgung muss unterbrochen werden. Die Auswahl der Kabel muss vom Installateur getroffen werden, um den zum Zeitpunkt der Installation geltenden Normen zu entsprechen. -
Seite 13: Geräte-Konfiguration
I max 0.45 A 0.60 A 0.95 A 1.44 A 2.04 A 3.60 A 5.75 A VSs werden mit einer 6 A-Sicherung geliefert (siehe F2). Die Sicherung muss vom Typ der Motorbegleitung (d.H. AM) sein. Installation 9 INSTALLATION : IG-KONFIGURATION. ... -
Seite 14: Schaltplan
Installation SCHALTPLAN GFH-M2... -
Seite 15: Kabel-Fernbedienung / Infrarot-Fernbedienung
Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Insbesondere muss sie den Eignungsnachweis für den Umgang mit Kältemitteln werden. Insbesondere muss sie den Eignungsnachweis für den Umgang mit Kältemitteln haben. Darüber hinaus muss das Unternehmen, das diese Person beschäftigt, über das haben. - Seite 16 Installation KABEL-FERNBEDIENUNG / INFRAROT-FERNBEDIENUNG Infrarotempfänger Ein-/Aus-Anzeige Ein-/Aus-Taste AUTO-Modus Uhr inaktiv ON/OFF Lüfter Uhr aktiv Bildschirm ROOM TEMP SET TEMP °C °C KÜHL-Modus KÜHL-Modus ENTFEUCHTUNG Ionisator Tastatur HEIZ-Modus Frischluftzufuhr TIME TEMP Elektrische Heizung SWING-Funktion RESET HEATER ROOM TEMP Raumtemperatur SLEEP-Funktion Schutzdeckel SET TEMP Solltemperatur...
-
Seite 17: Betrieb
Betrieb GERÄT STARTEN - Drücken Sie die „ON / OFF“ -Taste, um das Gerät einzuschalten, und wählen Sie die Betriebsart aus. - Drücken Sie die Tasten „+“ und „-“, um die gewünschte Solltemperatur auszuwählen (zwischen 16 ° C und 31°C). - Drücken Sie die Taste „Lüftergeschwindigkeit“, um den gewünschten Luftstrom auszuwählen. - Seite 18 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
