Froling S4 Turbo Bedienungsanleitung Seite 5

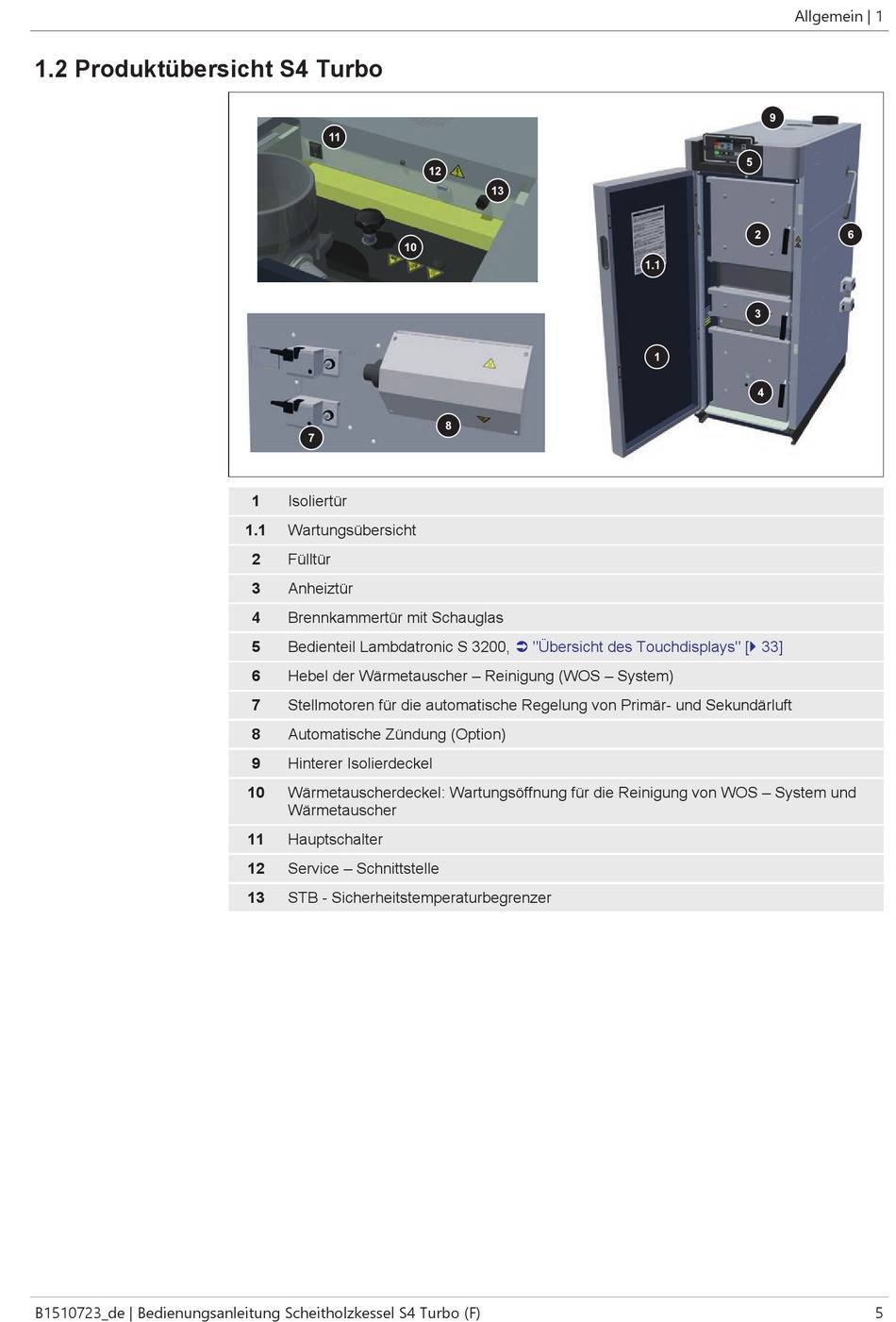

1.2 Produktübersicht S4 Turbo
B1510723_de | Bedienungsanleitung Scheitholzkessel S4 Turbo (F)
1 Isoliertür
1.1 Wartungsübersicht
2 Fülltür
3 Anheiztür
4 Brennkammertür mit Schauglas
5 Bedienteil Lambdatronic S 3200,
6 Hebel der Wärmetauscher – Reinigung (WOS – System)
7 Stellmotoren für die automatische Regelung von Primär- und Sekundärluft
8 Automatische Zündung (Option)
9 Hinterer Isolierdeckel
10 Wärmetauscherdeckel: Wartungsöffnung für die Reinigung von WOS – System und
Wärmetauscher
11 Hauptschalter
12 Service – Schnittstelle
13 STB - Sicherheitstemperaturbegrenzer
1.1
Ü "Übersicht des Touchdisplays" [} 33]
Allgemein | 1
5
