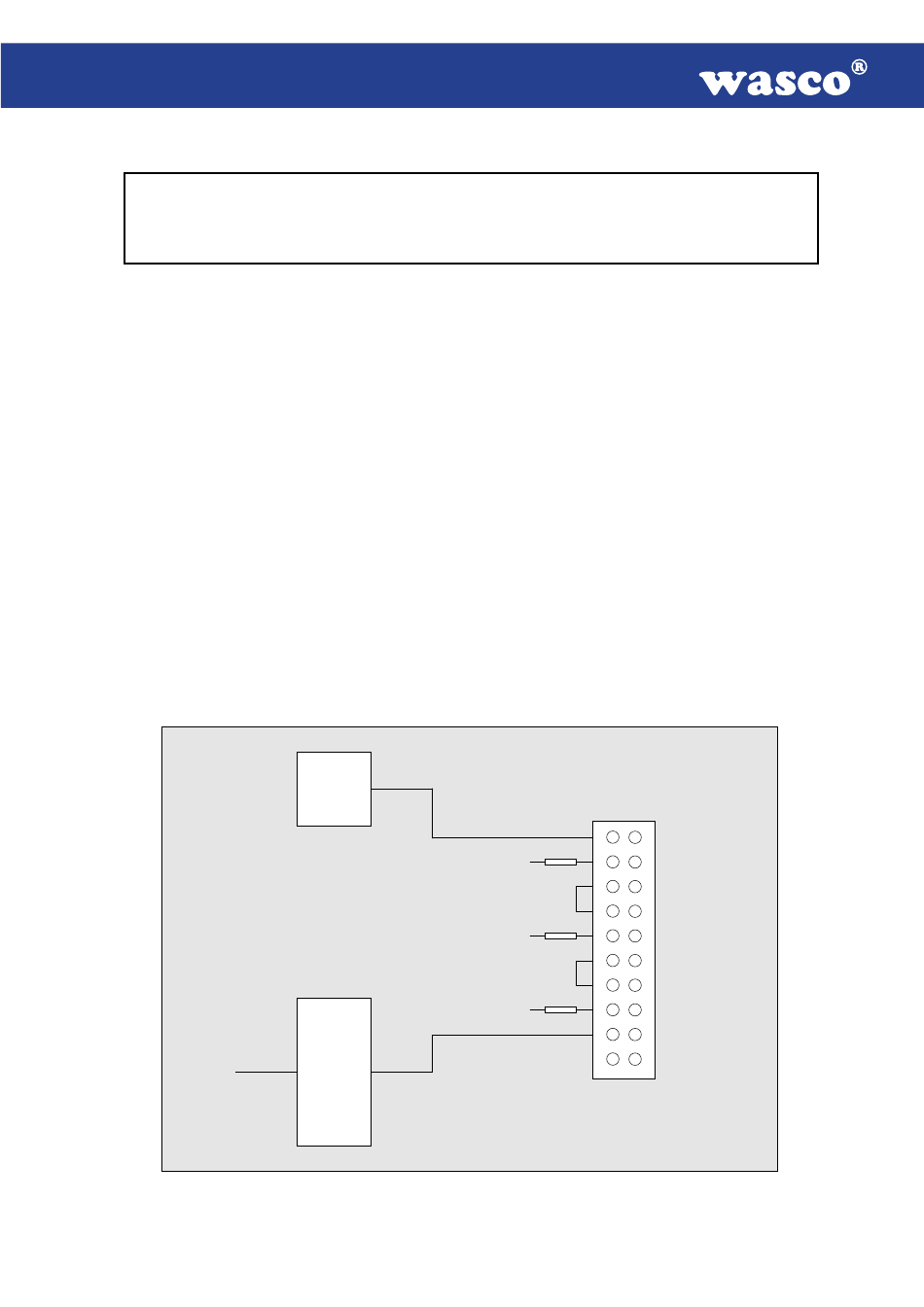

9. 3 * 16 Bit Zähler (Timer 8254)
Zur Generierung zeitgesteuerter Interruptauslösungen verfügt die OP-
TOIO-PCI16 über eine Kombination aus 8254-Timerbaustein und Quarz-
oszillator. Alle Interruptanforderungen werden über die PCI-Bus-Leitung
INT A an einen der Rechner-IRQs weitergeleitet. Die betreffende IRQ-
Nummer wird vom PCI-PNP-Bios des Rechners selbständig vergeben.
Falls der Timer zur Generierung von zeitgesteuerten Interruptauslösungen
benutzt werden soll, kann dies durch entsprechende Verbindungen am
Jumperblock JP2 erfolgen. Hierzu müssen an JP2 die Jumperverbindun-
gen 1-2 bis einschließlich 17-18 gesetzt werden. Durch entsprechende
Programmierung der Zähler kann dann das Signal zur Interruptauslösung
(Ausgang OUT2 von Zähler 2) erzeugt und an die Interruptlogik weiterge-
leitet werden. Unterbrechungsanforderungen werden bei Übergang von
HIGH auf LOW-Pegel an OUT2 des Timer-Bausteins erzeugt.
INT A
OPTOIO-PCI16
© 2011 by Messcomp Datentechnik GmbH
EXTENDED
Quarz-
oszillator
Interrupt-
Steuer-
logik
JP2
CLK0
1
2
Vcc
3
4
G0
5
6
OUT0
7
8
CLK1
Vcc
9
10
G1
11
12
OUT1
13
14
CLK2
Vcc
15
16
G2
17
18
OUT2
19
20
DV10
