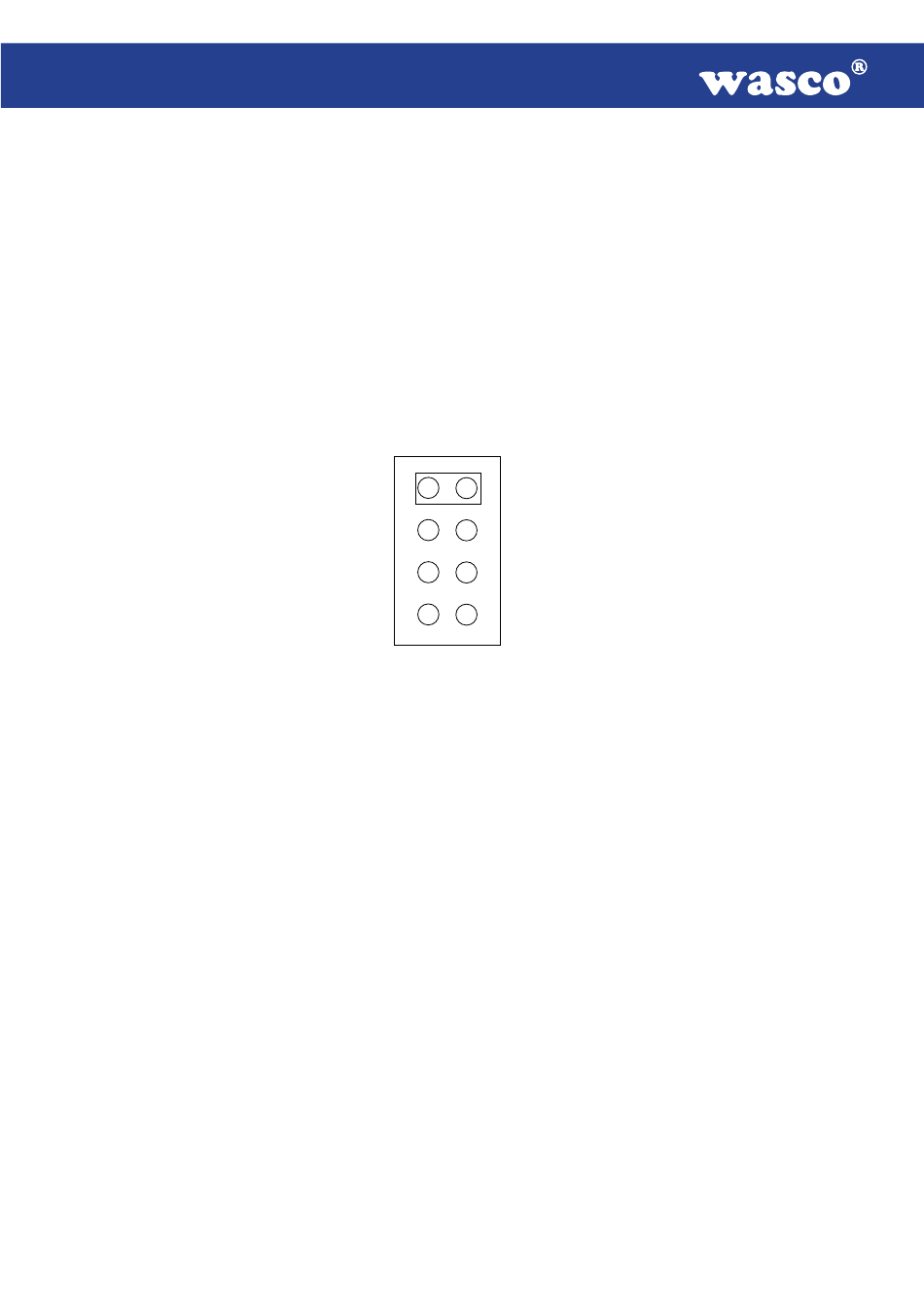

4.2 Jumperblockbelegung JP1
Durch Setzen der Jumper JP1/1-2 und 3-4 kann die interne Versorgungs-
spannung (+ 5V), sowie die Masse des Rechners auf den Wannenste-
cker CN3 gelegt werden.
Jumperstellung bei Auslieferung: JP1/5-6, 7-8
OPTOIO-PCI16
© 2011 by Messcomp Datentechnik GmbH
EXTENDED
JP1
Vcc
1
2
GND
3
4
NC
5
6
NC
7
8
CN3 Vcc
CN3 GND
NC
NC
DV10
14
