6. 16 Optokopplereingänge
Die OPTOIO-PCI16 verfügt über 16 Eingangskanäle, deren galvanische
Trennung mittels Optokoppler erreicht wird. Die Isolationsspannung zwi-
schen Masse des Computers und Eingang beträgt 500 Volt, während die
Spannung zwischen den Eingangskanälen auf 100 Volt begrenzt ist.

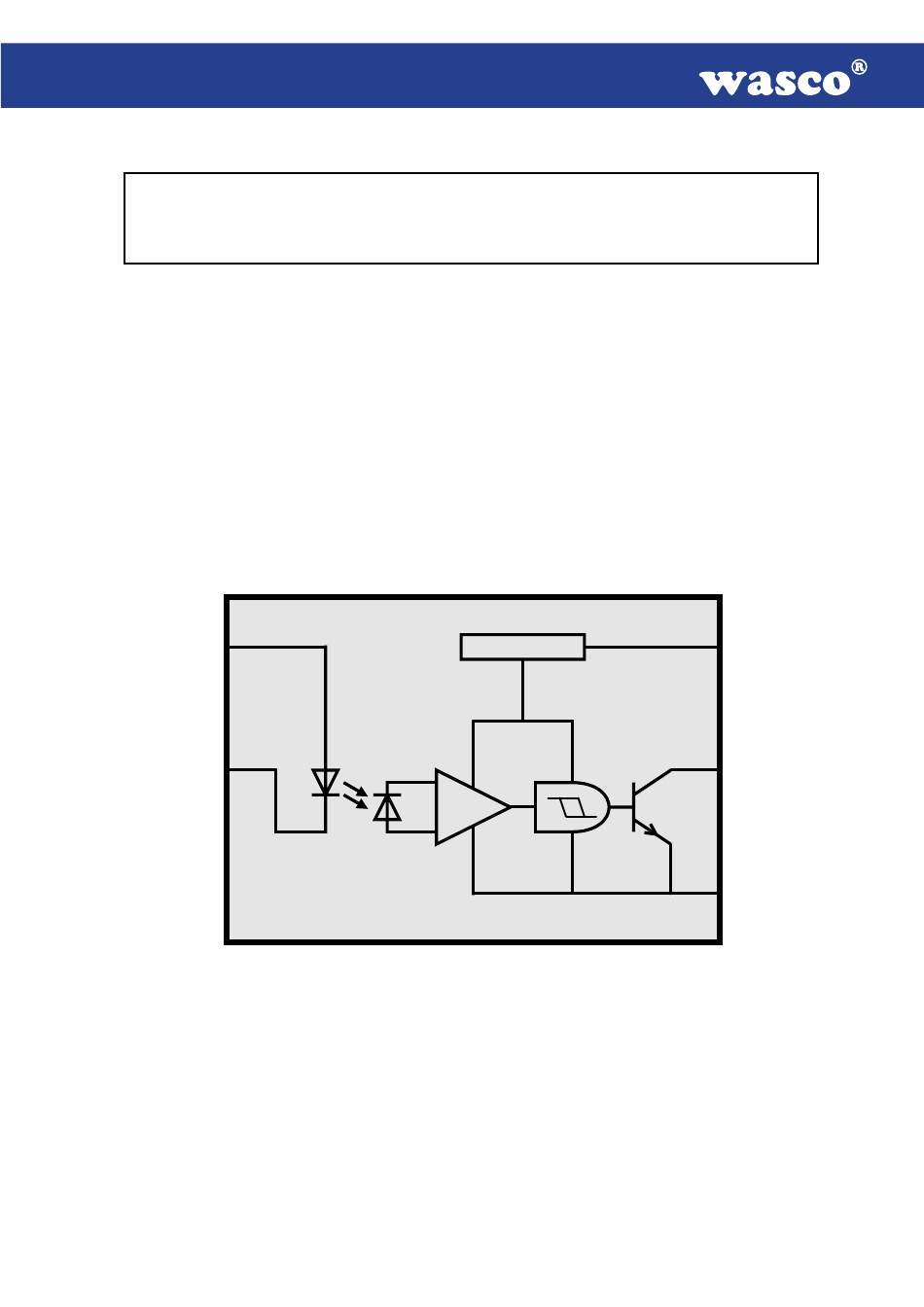

6.1 Pinbelegung der Eingangsoptokoppler

1
2
3
NC
OPTOIO-PCI16 © 2011 by Messcomp Datentechnik GmbH
EXTENDED
Voltage Regulator
Amp
6
4
5
DV10
18
