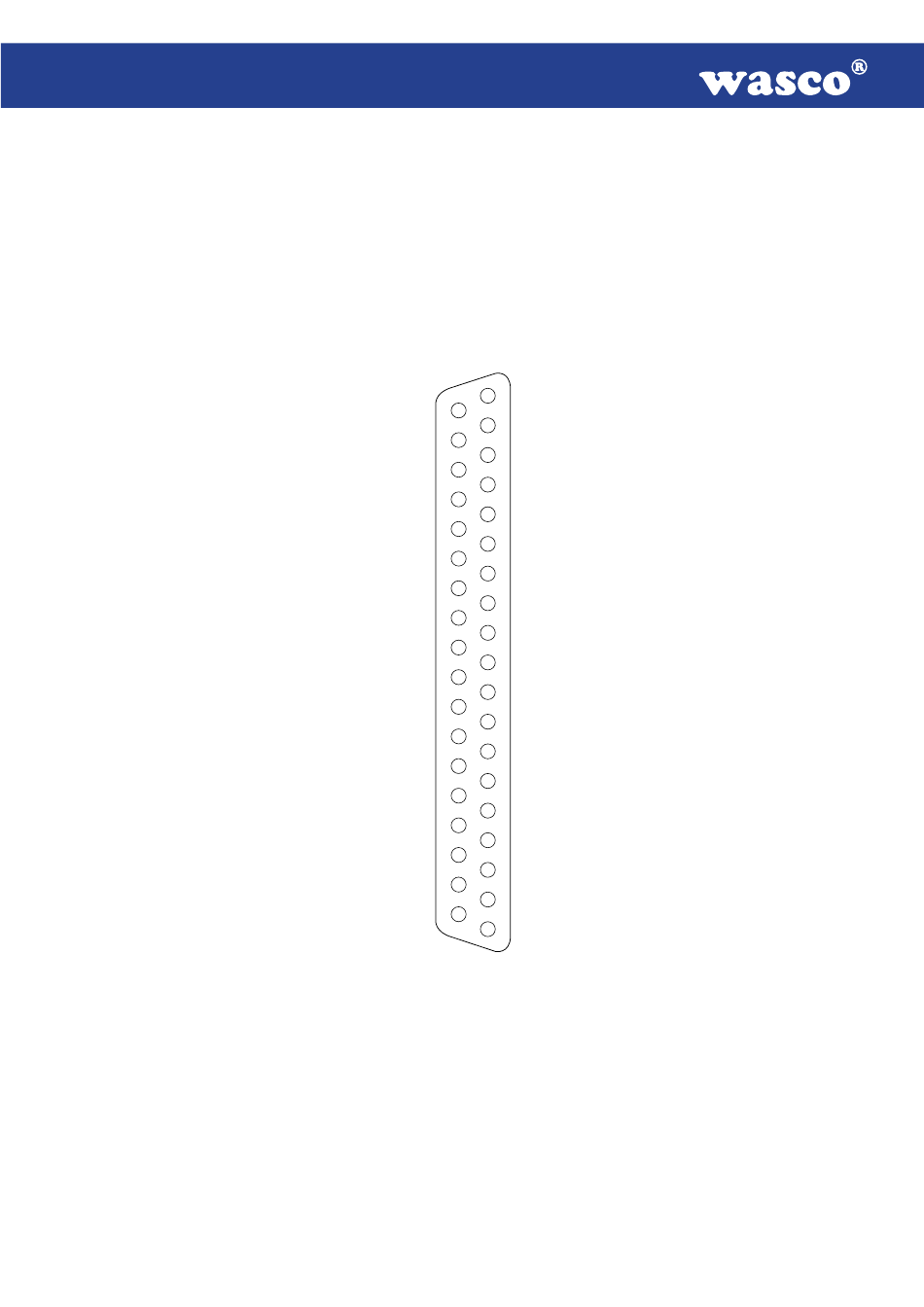

3.6 Steckerbelegung von CN3 auf D-Sub 37 (Steckerverlegungsset)

Vcc:
Interne Versorgungsspannung (+ 5V) des Rechners. Hier niemals eine externe Spannung
anlegen.
GND:
Masse des Rechners
OPTOIO-PCI16 © 2011 by Messcomp Datentechnik GmbH
EXTENDED
Vcc
19
GND
37
Vcc
18
GND
36
OUT2
17
G2
35
CLK2
16
OUT1
34
G1
15
CLK1
33
OUT0
14
G0
32
CLK0
13
PC7
31
PC6
12
PC5
30
PC4
11
PC3
29
PC2
10
PC1
28
PC0
9
PB7
27
PB6
8
PB5
26
PB4
7
PB3
25
PB2
6
PB1
24
PB0
5
PA7
23
PA6
4
PA5
22
PA4
3
PA3
21
PA2
2
PA1
20
PA0
1
