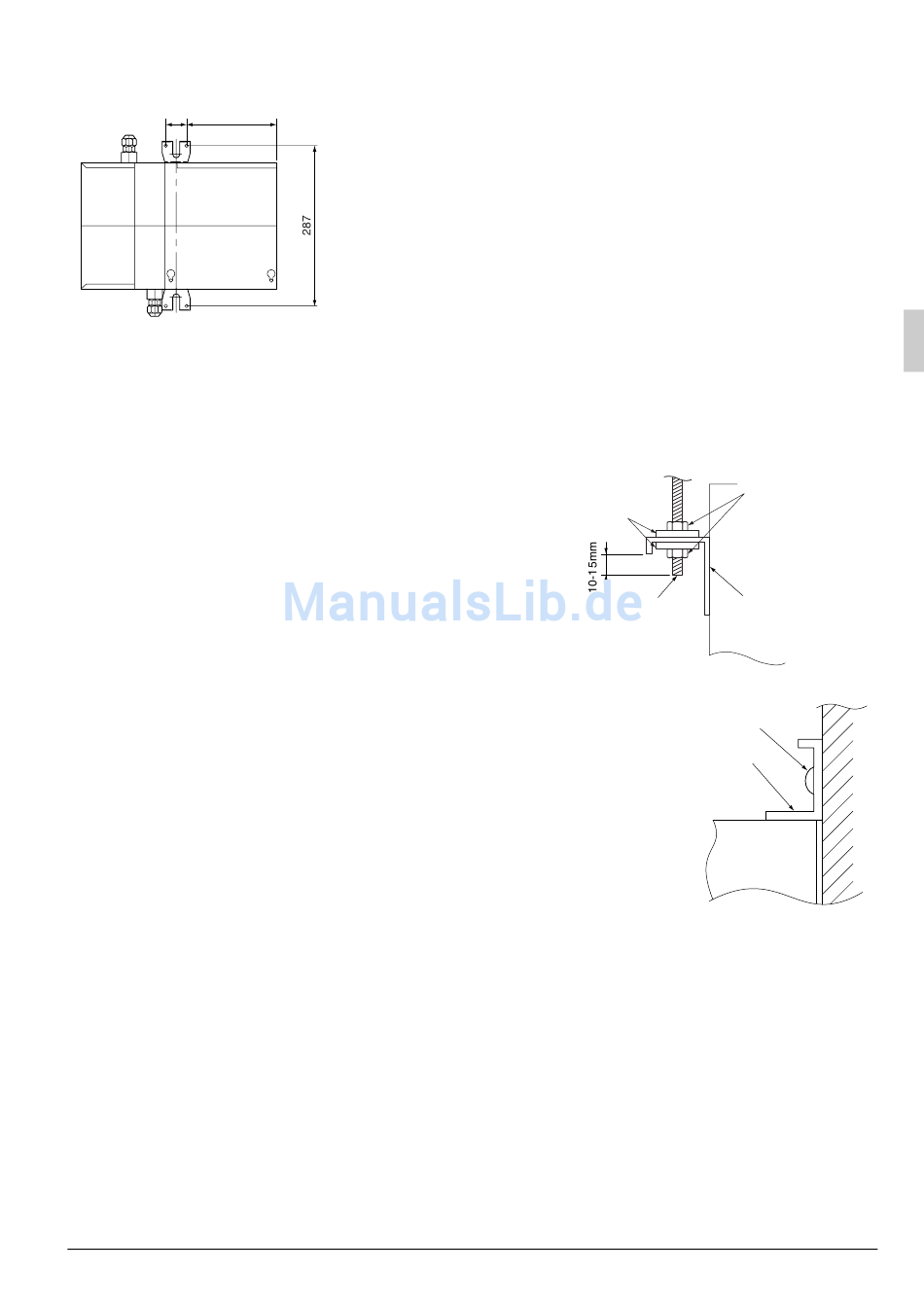

〈〈Bei der Installation des Geräts an einer Wand〉〉
(1) Prüfen Sie die relativen Positionen der Deckenöffnung, des Geräts und der Abhängebolzen.
37
182
Abb. 5
5. INSTALLATION DES BEV-GERÄTS
• Bei der Installation nur Zubehör und Teile verwenden, die die angegebenen Eigenschaften besitzen.
〈〈Beim Aufhängen des Geräts an der Decke〉〉
(1) Installieren Sie Die BEV-Gerät vorläufig.
• Montieren Sie die Abhängung an den Abhängebolzen.
Sichern Sie die Abhängung oben und unten mit Mut-
tern (M8, bauseits beizustellen) und Unterlegscheiben
(M8: Außendurchmesser 24 bis 28 mm) (bauseits bei-
zustellen).
(2) Stellen Sie die Höhe des Geräts mit Hilfe der Muttern ein.
(3) Achten Sie darauf dass das Gerät in Waage montiert ist.
(4) Ziehen Sie zur Absicherung die oben und unten ange-
brachten Muttern fest.
〈〈Bei der Installation des Geräts an einer Wand〉〉
(1) Montieren die Abhängung mit den
Montageschrauben (4 Stück).
(2) Verwenden Sie hierzu M4 Schrauben.
6. KÄLTEMITTELLEITUNGSARBEITEN
〈Darstellung der Rohrleitungsverbindung zwischen der Außeneinheit, der BEV-Gerät und der
Raumeinheit. Wählen Sie den Durchmesser der Rohrleitung und das Kühlmittel-Zweigleitungs-Set
abhängig von der Art der Verlegung.〉
〈Über die Kältemittelleitung für das Außenaggregat siehe die dem Außenaggregat beigelegte Instal-
lationsanleitung.〉
〈Die Arbeiten zur Wärmeisolation vollständig auf beiden Seiten der gasseitigen und flüssigkeitsseti-
gen Rohrleitungen ausführen. Ansonsten kann gelegentliches Austreten von Kondenswasser die
Folge sein.〉
〈Bei Verwendung einer Wärmepumpe kann die Temperatur der gasseitige Leitung bis zu etwa 120°C
erre-ichen. Verwenden Sie deshalb ein Isolationsmaterial das ausreichend hitzebeständig ist.〉
〈Verbessern Sie die Isolation der Kühlmittelleitungen entsprechend der Umgebungsbedingungen.
Ist die Isolation nicht ausreichend, kann sich auf der Oberfläche der Isolation Kondenswasser bilden.〉
Deutsch
(Länge:
mm)
Unterlegscheibe
beizustellen)
(bauseits beizustellen)
Schraubenmutter
(bauseits beizustellen)
(bauseits
BEV-Gerät korrekt
Abhängung
Abhängebolzen
Befestigungsschrauben
(bauseits beizustellen)
Abhängung
BEV-Gerät
Abb. 7
Abb. 6
7
