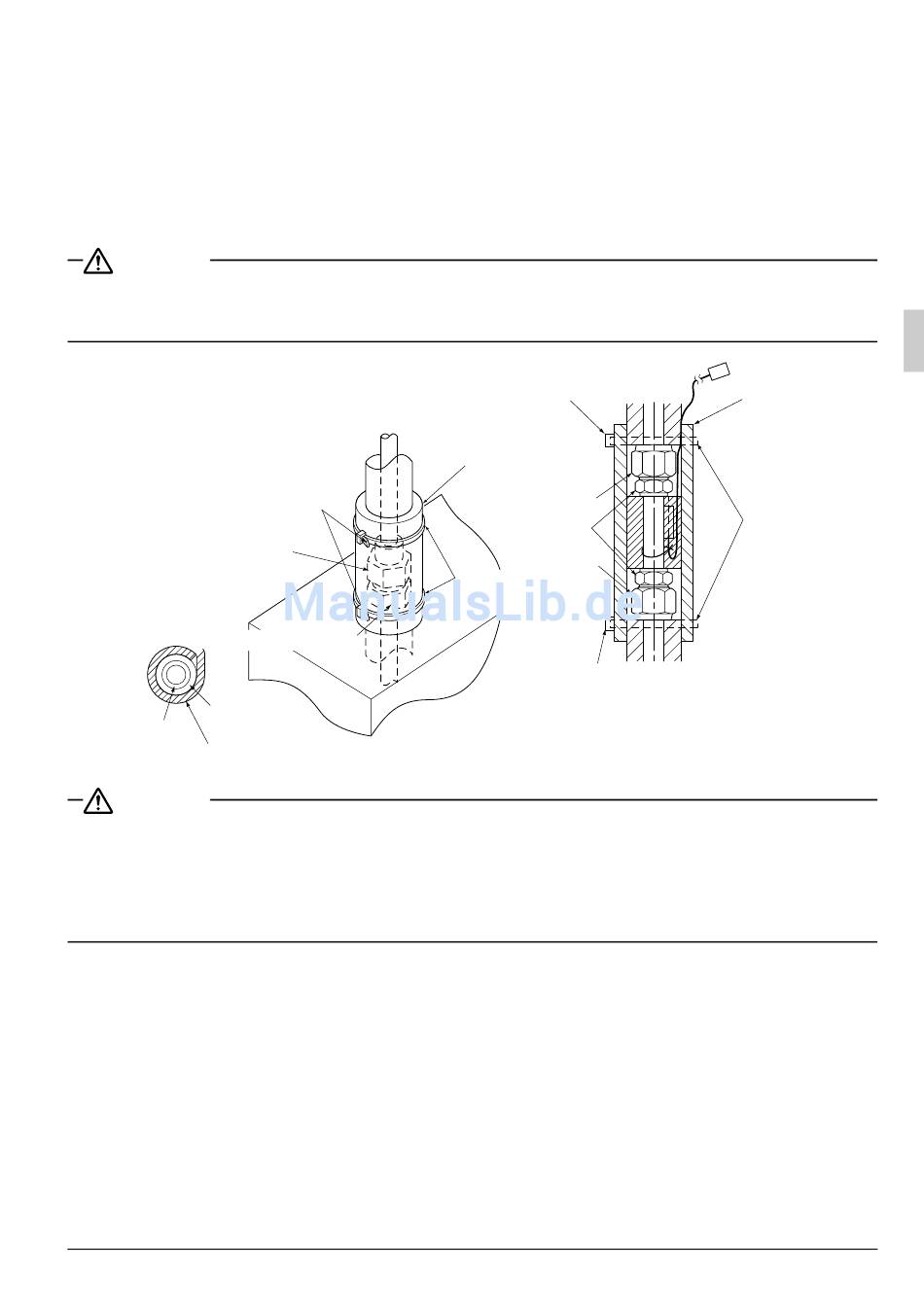

• Führen Sie die Arbeiten zur Wärmeisolation der Rohrleitungs-Verbindungsstellen erst dann aus, wenn Sie
diese Stellen auf austretendes Gas geprüft haben. Befolgen Sie dabei genau die Anleitung in der folgenden
Abbildung.
• Umwickeln Sie das Isolierung für die Armatur (3) (4) um die Verbindungsstellen auf der flüssigkeitsseitigen
und gasseitigen Rohrleitung. (Siehe Abb. 9, 10)
• Beachten Sie bei der Deckeninstallation, dass die Ränder der Isolierung für die Armatur (3) (4) nach oben
zeigen. (Befestigen Sie beide Enden mit den Klemmen (2).) (Abb. 9, 10 zeigt eine Wandinstallation)
• Wickeln Sie die beiliegende Dichtungseinlage (5) (6) um die Isolierung für die Armatur (3) (4).
(Siehe Abb. 8)
ACHTUNG
Denken Sie daran, alle Rohrleitungen in ihrer gesamten Länge bis zum Anschlusspunkt im Gerät vollstän-
dig zu isolieren. Auf allen freiliegenden Rohrleitungen kann sich Kondenswasser bilden oder es besteht
die Gefahr von Verbrennungen, wenn diese berührt werden.
Schneiden Sie nach
dem Anziehen jeglichen
Überstand ab.
Bördelmutter
Rohrleitungsverbindung
Isolierung für
Rohrleitungs-
die Armatur
verbindung
Dichtungseinlage (5) (6)
Abb.8
(Zubehörteil)
ACHTUNG
VORSICHTSHINWEIS ZUM LÖTEN DER KÜHLMITTELLEITUNGEN
Beim Hartlöten von Kühlleitungen kein Flussmittel verwenden. Verwenden Sie daher das Phosphor-
Kupfer Lötfüllmaterial (BCuP-2:JIS Z 3264/B-Cu93P-710/795:ISO 3677), dass kein Flussmittel erfordert.
(Flussmittel besitzt einen extrem schädlichen Einfluss auf Kühlmittelrohrleitungen. Wenn beispielsweise
das auf Chlor basierende Flussmittel verwendet wird, wird die Korrosion der Rohrleitung hervorgerufen
oder, insbesondere wenn das Flussmittel Fluor enthält, wird das Kühlmaschinenöl geschädigt.)
• Vor dem Hartlöten der Kühlmittelrohrleitungen vor Ort, muss Stickstoffgas durch die Rohrleitungen gebla-
sen werden, um die Luft aus den Leitungen zu verdrängen. Wenn das Hartlöten ohne vorheriges Durch-
spülen mit Stickstoffgas erfolgt, bildet sich im Inneren der Rohrleitung eine umfangreiche Oxidationss-
chicht, die eine Funktionsstörung der Anlage zur Folge haben kann.
• Beginnen Sie erst mit dem Hartlöten der Kühlmittelleitungen, wenn Sie die Stickstoffspülung ausgeführt
haben oder während Sie Stickstoff in die Kühlmittelleitungen einführen. Schließen Sie danach die
Raumeinheit mit einer Flanschverbindung an.
• Der Stickstoff sollte mit Hilfe eines Druckreduzierventils auf 0,02 MPa Druck gebracht werden, wenn das
Hartlöten während dem Einleiten von Stickstoff in die Rohrleitungen erfolgt.
Deutsch
Schneiden Sie nach
dem Anziehen jeglichen
Überstand ab.
Flüssigkeitsleitung
Isolierung für
die Armatur (3)
(Zubehörteil)
Kabelklemme (2)
(Zubehörteil)
Schneiden Sie nach
dem Anziehen
jeglichen Überstand ab.
Abb. 9
Bördelmutter
Rohrleitungs-
verbindung
Bördelmutter
Gasleitung
Abb. 10
Isolierung für
die Armatur (4)
(Zubehörteil)
Kabelklemme (2)
(Zubehörteil)
9
