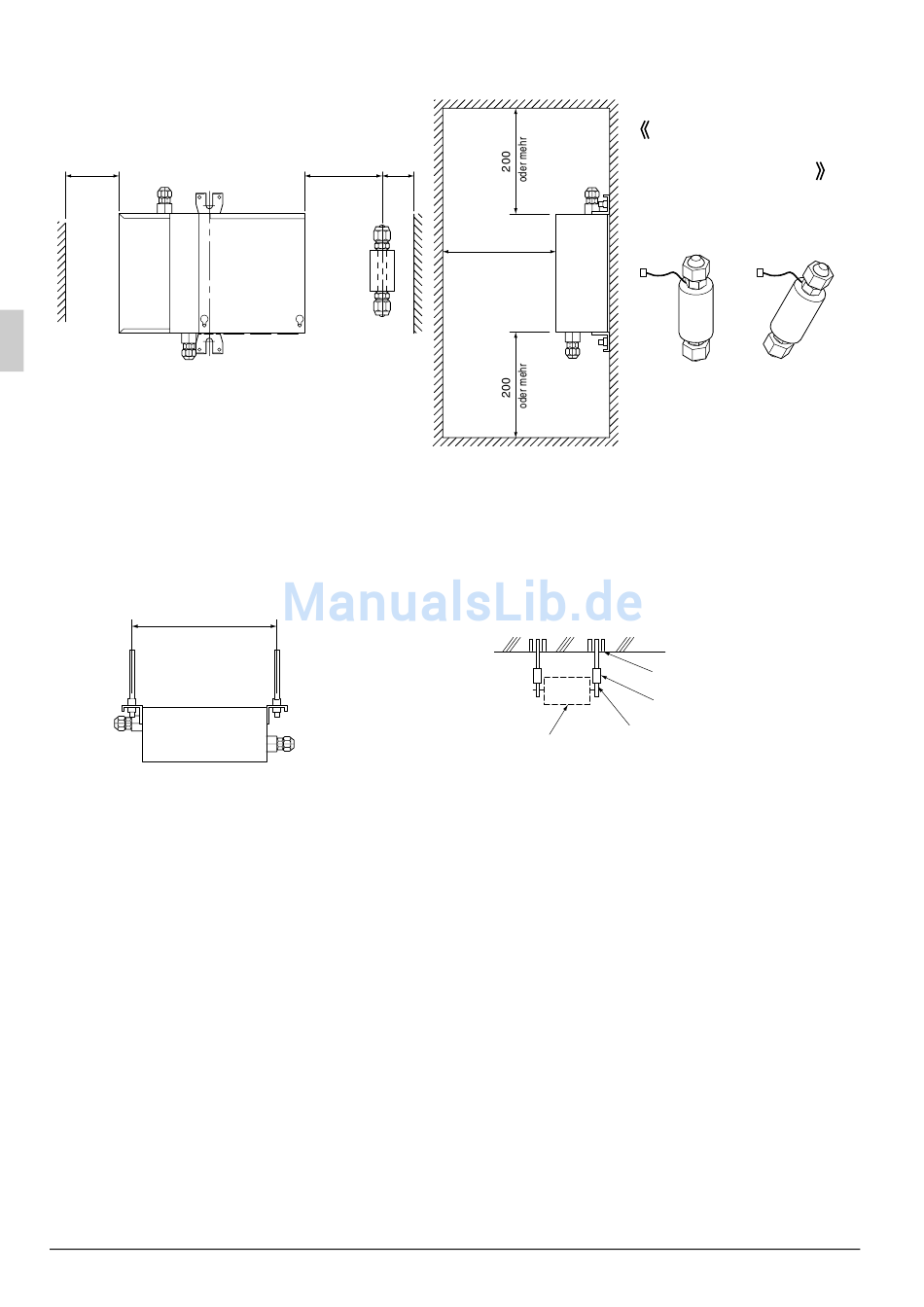

〈〈Bei der Installation des Geräts an einer Wand〉〉
Achten Sie darauf, dass der Kabelausgang nach unten gerichtet ist und in keiner anderen Richtung.
100
Oben
oder mehr
Unten
* Überzeugen Sie sich davon, dass ausreichend Raum für
das Anziehen der Bördelmuttern verbleibt.
4. VORBEREITUNG VOR DER INSTALLATION
〈〈Beim Aufhängen des Geräts an der Decke〉〉
(1) Prüfen Sie die relativen Positionen der Deckenöffnung, des Geräts und der Abhängebolzen.
255
(Abstand der Aufhängerbolzen)
(Abstand der Aufhängerbolzen)
Abb. 3
(2) Öffnen Sie die Ringbolzenbohrungen oder die Bohrungen zur Durchführung der Rohrleitungen und
Kabel.
• Legen Sie die Positionen der oben genannten Öffnungen fest, öffnen Sie sie und verlegen Sie Rohrlei-
tungen (Kühlmittel) und Kabel (einschließlich Versorgungs- und Verbindungskabeln) durch die Öffnun-
gen bis zu ihren Anschlüssen am Gerät. (Siehe "6. KÄLTEMITTELLEITUNGSARBEITEN" und "7.
ELEKTROINSTALLATIONSARBEITEN".)
• In manchen Fällen ist es erforderlich, den Deckenrahmen zu verstärken, um Vibrationen zu vermeiden
und für eine korrekte Ausrichtung des Geräts zu sorgen. Sie den Architekten oder den Deckenbauer
nach Einzelheiten.
(3) Montieren Sie die Abhängebolzen. (Verwenden Sie M8 Abhängebolzen.)
• Ist die Decke vormontiert verwenden Sie Einschlaganker. Im andern Fall benutzen Sie Schraubdübel
und Verankerungsbolzen, um sicher zu gehen, dass das Gewicht des Geräts aufgefangen wird. Jus-
tieren Sie zuvor den Abstand zur Decke.
6
100-250
*
(Platzbedarf für die Wartung)
<Beispiel einer Installation>
BEV-Gerät korrekt
Hinweis: Alle obengenannten Teile sind vor Ort zu beschaffen.
(Länge:
mm)
Ausrichtung der
gasseitigen
Verbindungsleitung
Aufrechte und diagonale
Position
500
oder mehr
Führen Sie die gasseitige
Thermistorleitung von oben heraus.
Deckenbeton
Aufhängerbolzen
Abb. 4
Abb. 2
(Länge:
mm)
Anker
Lange Mutter
oder Spannschloß
Deutsch
